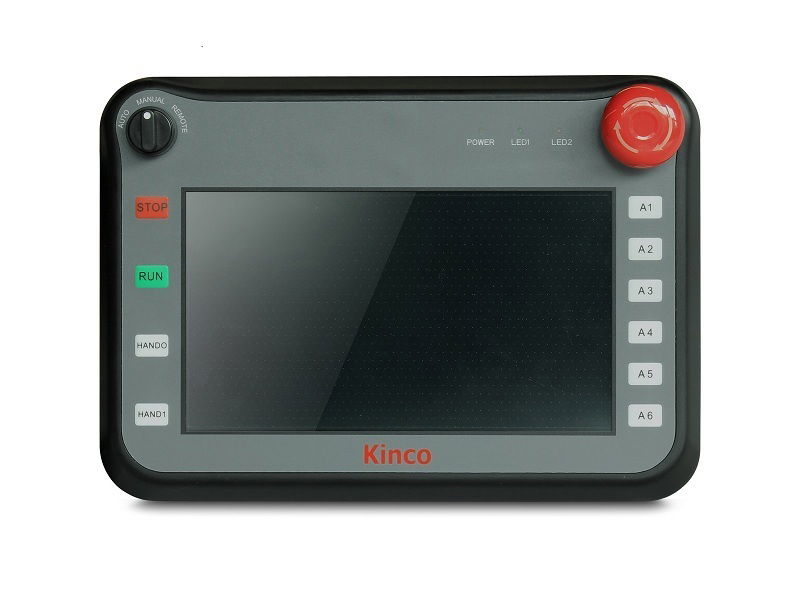

Handgeführtes Kinco HMI - SZ7ES
Dieses Modell ist nicht mehr verfügbar. Mit dem SZ7GES gibt es ein Nachfolgemodell, siehe unten auf der Seite in den Produktempfehlungen.
Das HMI kann an einer VESA-Halterung für Bildschirme (75 mm x 75 mm) zum Beispiel an einem Tragarm montiert werden. Es ist IP62 staub- und tropfwassergeschützt.

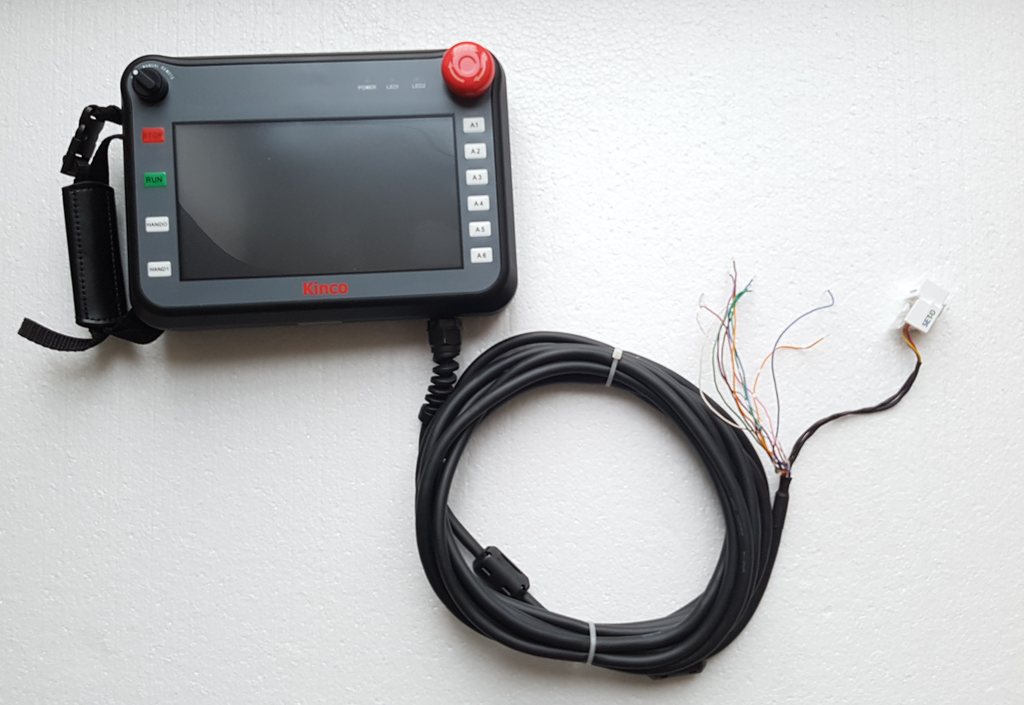

Über die serielle RS-232-Schnittstelle und Ethernet können SPS mit dem HMI verbunden werden. Die Schnittstellen sind als mitgeliefertes 5-Meter-Kabel ausgeführt. Optional ist eine Version mit 10-Meter-Kabel verfügbar.

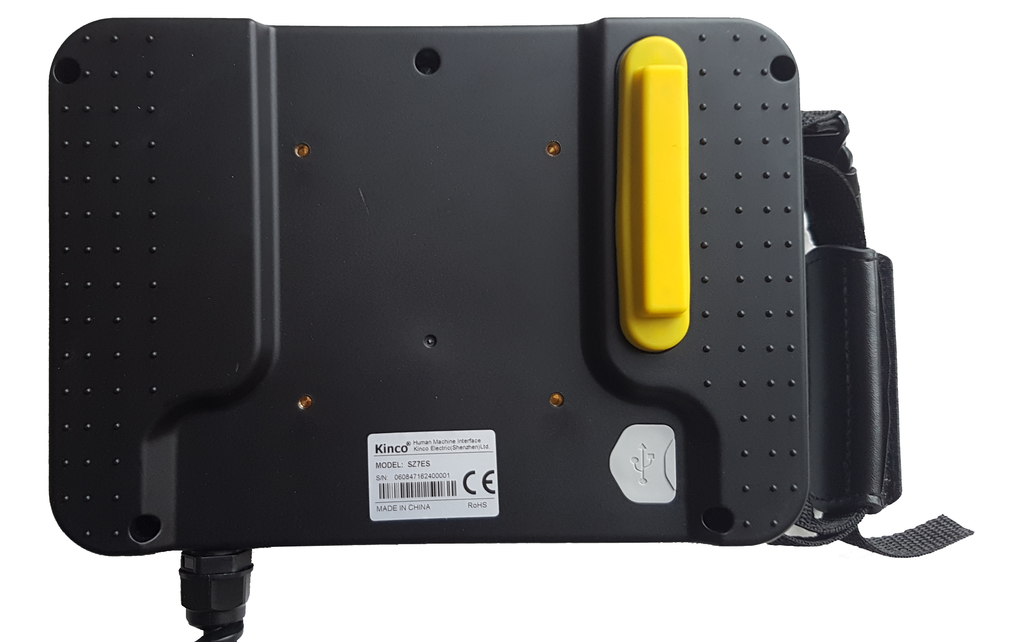

Das Signal des Stop-Tasters, des Umschalters und des gelben Tasters auf der Rückseite sind direkt als Ausgangssignal am Kabel verfügbar. Alle anderen Funktionstasten können über die Programmiersoftware frei belegt werden.
Elektrische Eigenschaften | |
Leistungsaufnahme: | 8 Watt |
---|---|
Versorgungsspannung nominal: | 24 V DC |
Bildschirm | |
Anzeigefarben: | 65.536 |
Bildschirmauflösung: | 800 * 480 |
Bildschirmdiagonale: | 7 " / 18 cm alt |
Touchtype: | 4-Draht resistiv |
Schnittstellen, Anschlüsse und Kommunikation | |
CANopen: | kein CANopen |
Ethernet: | 1 x 10/100 (RJ45) |
Profibus DP: | kein Profibus |
Schnittstellen alt: | 1 x RS232 (COM0) + 1 x USB Host |
freie serielle Kommunikation: | Ja (ASCII) |
Abmessungen und Umwelteigenschaften | |
Abmessungen (Breite x Höhe x Tiefe): | 220 mm x 156 mm x 45 mm |
Montage Detail: | Montage an VESA-Halterung (Standard-Bildschirmhalterung) 75 mm x 75 mm als Tragarm oder Aufhängvorrichtung oder handgeführt |
Schutzart: | IP62 |
Sonstige Eigenschaften | |
Speicher: | 128 MB Flash 64 MB SDRAM |
Zertifizierungen | |
CE-Zertifikat: | Ja |
