⚙️ INVT GD20: 0,4 bis 11 kW, 230 V einphasig oder 400 V dreiphasig Kompakter, vektorgeregelter Frequenzumrichter für Förderbänder, Pumpen, Lüfter und einfache Maschinenachsen. Brauchst du ein Ersatzgerät für eine bestehende GD20-Anlage, übernimmst du Verdrahtung und Parameter 1:1. Regelung: U/f und sensorlose Vektorregelung (SVC), Autotuning, 0 Hz bis 400 Hz Überlast: 150 % für 60 s, 180 % für 10 s, 200 % für 1 s Sicherheit: STO – SIL2 / PL d bis 2,2 kW, SIL3 / PL e ab 4 kW Bremsen: Brems-Chopper integriert – du brauchst nur einen externen Bremswiderstand an PB/(+). E/A: 4 Digitaleingänge plus High-Speed-Eingang bis 50 kHz (PNP oder NPN umsteckbar), 2 Analogeingänge (AI2 0 V bis 10 V oder 0 mA bis 20 mA, AI3 −10 V bis +10 V), 1 bis 2 Analogausgänge, 1 bis 2 Relais, 1 Transistorausgang (zweiter AO und zweites Relais ab 4 kW) Kommunikation: RS-485 mit Modbus RTU EMV: C3-Filter ab 4 kW (400 V) integriert, darunter als Zubehör erhältlich Umgebung: IP20, −10 °C bis +50 °C (ab +40 °C Leistungsreduzierung 1 % je °C) 💡 Anschlussplan und Inbetriebnahme findest du auf der GD20-Supportseite. Das abgesetzte Bedienteil gibt es als GD20-Keypad.

INVT Bremswiderstand: Passend zu den Frequenzumrichtern von INVT. Die INVT-Frequenzumrichter haben eingebaute Brems-Chopper, an die diese Widerstände angeschlossen werden können, um Energie aus dem Abbremsen des Motors abzuführen.Nutzen Sie Bremswiderstände, wenn die Last ein hohes Trägheitsmoment hat und der Frequenzumrichter beim Abbremsen (Verzögern) in den Fehlerzustand geht.

Kontrollieren Sie die vom Wechselrichter erzeugten elektromagnetischen Störungen, installieren Sie ihn in der Nähe der Eingangsklemmen oder Ausgangsklemmen des Wechselrichters.

Wer einen kompakten Frequenzumrichter mit eingebautem STO, Brems-Chopper und EMV-Filter sucht, der sich bei Bedarf in PROFINET, EtherCAT, EtherNet/IP oder Modbus TCP einbinden lässt, findet im INVT GD28 einen universellen Umrichter von 0,2 bis 2,2 kW für einphasig 230 V und 0,4 bis 22 kW für dreiphasig 400 V. Modbus RTU ist serienmäßig an Bord, für die Ethernet-Feldbusse genügt eine einzige Karte: die EC-TX149. 🏭 Typische Einsatzfelder Verpackungs-, Druck- und Werkzeugmaschinen: STO nach SIL 3 / PL e ist bei jedem Modell eingebaut. Die geberlose Vektorregelung liefert laut INVT bis zu 200 % Anlaufmoment bei 0,5 Hz, das Drehmoment reagiert in unter 10 ms. Pumpen, Lüfter und Kompressoren: Integrierter PID-Regler, Energiesparregelung bei Teillast und Drehzahlverfolgung für den stoßfreien Wiederanlauf eines auslaufenden Motors. Im Leichtlastbetrieb deckt ein Gerät die nächsthöhere Motorleistung ab. Förderbänder, Mischer und Abfüllanlagen: Linear- oder S-Rampen, bis zu 16 Festdrehzahlen und Weiterlauf bei kurzen Netzeinbrüchen. Anlagen mit unterschiedlichen Feldbussen: Die EC-TX149 beherrscht PROFINET, EtherCAT, EtherNet/IP und Modbus TCP — das Protokoll wird per Parameter umgeschaltet. Ein Kartentyp im Lager statt vier. ⚙️ Regelung und Funktionen Zwei Regelverfahren: U/f-Steuerung und geberlose Vektorregelung (SVC) mit Drehzahlstellbereich 1:100 und ±0,2 % Drehzahlgenauigkeit. Asynchron- und Permanentmagnet-Synchronmotoren, Autotuning der Motorparameter. Dual Rating: Schwerlast 150 % für 60 s und 180 % für 10 s, Leichtlast 110 % für 60 s und 150 % für 10 s. Ausgangsfrequenz 0–599 Hz, Frequenzauflösung 0,01 Hz. Frequenzvorgabe über Bedienfeld, Potentiometer, Analogeingang, Impulseingang, Festdrehzahlen, PID oder Modbus — Vorgabekanäle kombinierbar. Motortemperatur überwachen: PTC direkt an DI4, PT100, PT1000 oder KTY84 über die Analogkombination AO→AI. Weniger Fehlabschaltungen: Überspannungs- und Überstrom-Stallregelung, automatische Spannungsregelung (AVR). 🔌 Anschlüsse und Steuerein-/ausgänge 5 Digitaleingänge: 4 Standardeingänge und 1 Hochgeschwindigkeitseingang bis 50 kHz, NPN und PNP (Werkseinstellung PNP). 2 Analogeingänge: AI1 0–10 V oder 0–20 mA, AI2 −10–+10 V oder 0–20 mA. 1 Analogausgang 0–10 V oder 0–20 mA und 1 Hochgeschwindigkeits-Digitalausgang bis 50 kHz. 1 Relaisausgang: Wechsler, 250 V AC / 3 A bzw. 30 V DC / 1 A. RS-485 mit Modbus RTU als Klemme, RJ45 für das externe Bedienteil. USB-C: Parametrieren, Parameter kopieren und überwachen mit der Software INVT Workshop — der PC versorgt die Steuerelektronik, Netzspannung und Schnittstellenwandler sind nicht nötig. Federkraftklemmen für die Steuerleitungen, ein Steckplatz für Erweiterungskarten. ⚠️ Vor der Bestellung beachten Nach Ausgangsstrom auswählen, nicht nach kW: Der Motornennstrom muss zum Ausgangsstrom des Umrichters passen. Die kW-Angabe im Modellnamen gilt für Schwerlast und einen Standard-Vierpolmotor. EMV-Filter: Die einphasigen Modelle erfüllen mit dem eingebauten Filter Kategorie C2, die dreiphasigen C3. Für C2 bei dreiphasigen Geräten ist ein externer Filter nötig. Bremswiderstand extern: Der Brems-Chopper ist eingebaut, der Widerstand wird an (+)/PB angeschlossen. Den Mindestwiderstand je Leistung nicht unterschreiten. STO nutzen: Ab Werk sind die STO-Eingänge gebrückt. Wer STO im Sicherheitskonzept einsetzt, entfernt die Brücken und verdrahtet ein Sicherheitsrelais oder eine Sicherheits-SPS. Bedienteile: Ein einfaches LED-Bedienfeld ist eingebaut. Für die Schaltschranktür gibt es die Bedienteile BOP-270 (LED) und SOP-28 (LCD). Solange ein USB-C-Kabel steckt, ist das externe Bedienteil deaktiviert. 🔧 Baugrößen, Umgebung und Montage Baugröße A (230 V: 0,2–0,75 kW · 400 V: 0,4–1,1 kW): 60 × 190 × 155 mm, ca. 1,25 kg, ohne Lüfter Baugröße B (230 V: 1,1–2,2 kW · 400 V: 1,5–4 kW): 70 × 190 × 155 mm, ca. 1,3 kg Baugröße C (400 V: 5,5–7,5 kW): 90 × 235 × 155 mm, ca. 2,1 kg Baugröße D (400 V: 11–15 kW): 130 × 250 × 185 mm, ca. 3,55 kg Baugröße E (400 V: 18,5–22 kW): 160 × 300 × 190 mm, ca. 4,9 kg Montage: Wandmontage mit zwei Schrauben (A/B), DIN-Schiene mit dem Adapter AP-RB-A-01 (A/B), Flanschmontage mit Kühlkörper außerhalb des Schaltschranks (C/D/E). Unter 40 °C Umgebungstemperatur dürfen die Geräte ohne Abstand nebeneinander stehen. IP20. Betrieb −10 °C bis +50 °C (Schwerlast ohne Leistungsreduzierung), Lagerung −20 °C bis +70 °C, Luftfeuchte unter 95 % ohne Kondensation, oberhalb 1000 m 1 % Reduzierung je 100 m. Beschichtete Platinen nach 3C2/3S2. 🏷️ Hersteller und Zuverlässigkeit INVT Electric aus Shenzhen gehört zu den großen chinesischen Herstellern von Antriebstechnik. Der GD28 ist nach CE, UL und TÜV zertifiziert, alle Modelle erreichen die Effizienzklasse IE2. INVT-Frequenzumrichter sind bei zahlreichen spstiger-Kunden produktiv im Einsatz — mit deutschsprachigem Support direkt von uns.

Der GD350-UL-Frequenzumrichter ist eine Gerätevariante des GD350, die speziell für den US-Markt (inklusive Kanada) entwickelt wurde. Es hat eine UL-Zulassung und ist für die 460 V AC Netzspannung in den US-Drehstrom-Netzen ausgelegt. Damit bietet sich dieses Modell sehr gut für Maschinen und Anlagen an, die in die USA exportiert werden sollen.Die Erweiterungskarten der GD350 / GD270-Serie funktionieren auch für die GD350-UL.Die File Number für diese Geräte bei UL ist E364851. Die Zertifizierung gilt auch für Kanada.Hier der Eintrag in der UL-Datenbank dazu:https://productiq.ulprospector.com/en/search?term=GD350

Der GD27 von INVT ist ein flexibler und kompakter Frequenzumrichter, der sich gut für den Einsatz in Serienmaschinen eignet.STO-Funktion (SIL 2) für sichere Abschaltung und Anforderungen nach Maschinenrichtlinie Eingebauter EMV-Filter (C2 für 230 V, C3 für 400 V) Für Dreiphasen-Asynchron- und Synchronmotoren geeignet Integrierter Brems-Chopper für träge generative Lasten GD27-Modelle mit 230 V und 0,4 kW bzw. 0,7 kW sind passiv gekühlt und haben keinen Lüfter Die Federklemmen für die E/A an der Front eignen sich sehr gut für eine schnelle Verdrahtung in Serienmaschinen Hinweis: Die digitalen Eingangsklemmen sind in NPN (minusschaltend) ausgeführt. Sie müssen daher mit einem Relaisausgang oder NPN-Ausgang angesteuert werden. Alternativ können die Steuerungsbefehle auch über Modbus RTU (2-Draht) übermittelt werden. Damit wird Verdrahtungsaufwand eingespart und die Funktionsvielfalt, die über die Steuerung angesprochen werden kann, erhöht. Wenn Sie digitale Eingänge in PNP-Ausführung (plusschaltend) benötigen, ist der INVT GD20 gut geeignet.

INVT EC-TX149 – Industrial Ethernet Kommunikationskarte für INVT GD28 Ihr GD28 spricht jetzt fünf Sprachen – gleichzeitig. Mit der optionalen Erweiterungskarte EC-TX149 verwandeln Sie Ihren INVT GD28 Frequenzumrichter in einen vollwertigen Industrial-Ethernet-Teilnehmer. Einfach in den Erweiterungskartenslot des GD28 stecken, Protokoll per Parameter P24.00 wählen – fertig. Keine externe Hardware, kein zusätzlicher Schaltschrankplatz. Maximale Protokollvielfalt auf einer Karte Die EC-TX149 unterstützt bis zu fünf Industrial-Ethernet-Protokolle, die sich bequem per Parametereinstellung umschalten lassen: PROFINET – inkl. MRP-Ringredundanz und GSDML-Konfigurationsdatei; kompatibel mit Siemens und anderen PROFINET-Mastern EtherCAT – nach CiA 301/402 (CoE); XML-Konfigurationsdatei für Beckhoff TwinCAT, INVT AX-Controller u.v.m. EtherNet/IP – nach ODVA-Standard inkl. DLR-Ringtopologie; EDS-Datei für Rockwell/Allen-Bradley und OMRON NJ/NX Modbus TCP – mehrere Master gleichzeitig möglich; kompatibel mit Schneider Electric und INVT AX EtherNet UDP – für individuelle Kommunikationslösungen Zwei RJ45-Ports für maximale Flexibilität Die Karte verfügt über zwei RJ45-Schnittstellen (100 Mbit/s Full-Duplex). Damit lassen sich alle gängigen Netzwerktopologien realisieren: Linie, Stern – und bei PROFINET sowie EtherNet/IP auch Ringtopologien für erhöhte Netzwerkredundanz. Bei EtherCAT sind die Ports als dedizierter IN- und OUT-Port ausgeführt.

Einfaches externes Bedienpanel für Frequenzumrichter INVT GD28 und GD270Das Bedienteil kann genutzt werden, um: Parameter von einem Frequenzumrichter auf einen anderen zu übertragenDen Frequenzumrichter aus der Ferne zu parametrierenDen Frequenzumrichter aus der Ferne zu bedienenEs wird über ein normales Netzwerk-Kabel angeschlossen. Das Bedienteil ist ein LCD-Display mit mehrzeiliger Textanzeige (Englisch) für einfache Parametrierung.

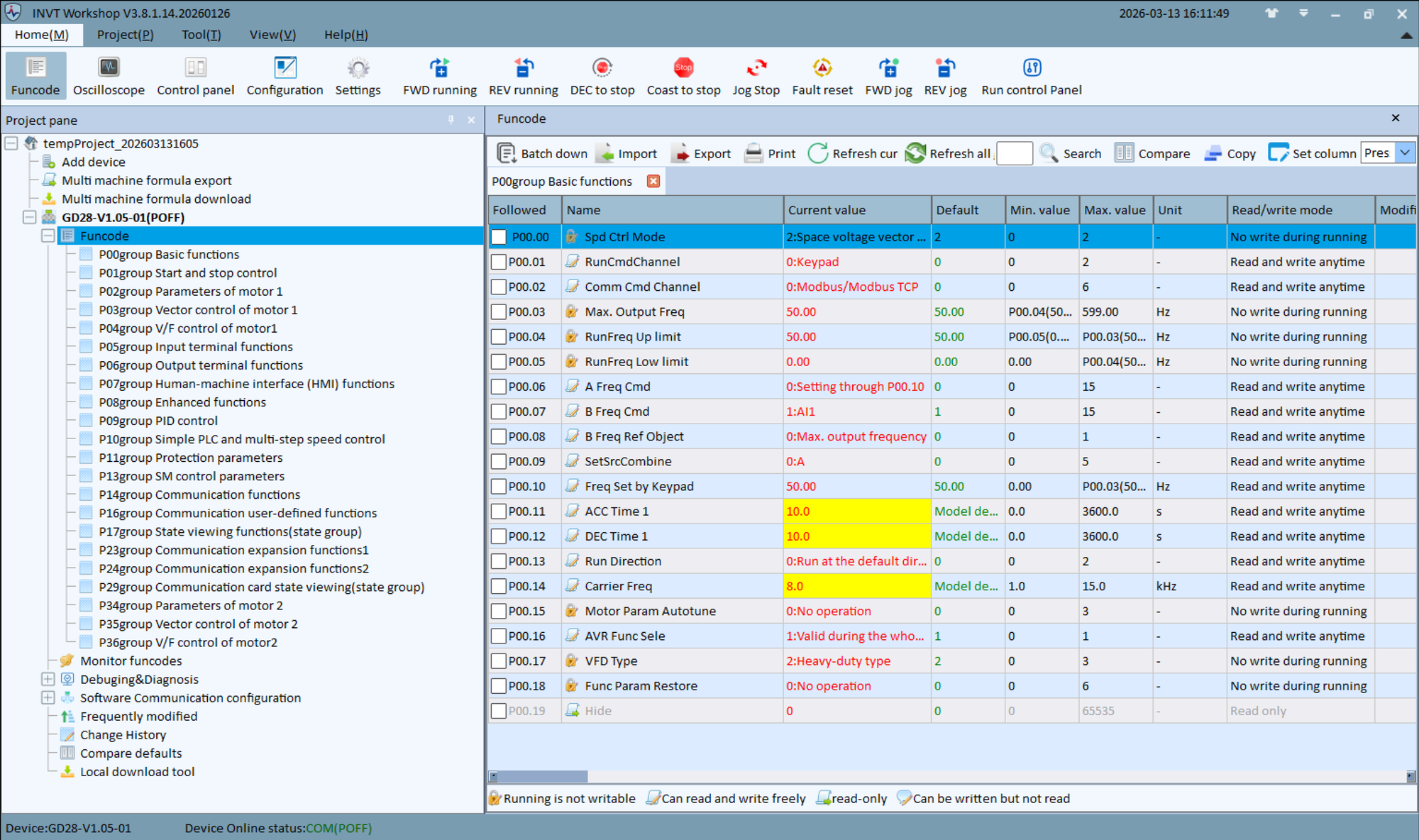

Die INVT-Workshop-Software ermöglicht die Parametrierung der INVT-Geräte am PC. Die Software unterstützt folgende Funktionen:Verbinden mit den INVT GD Frequenzumrichtern über RS-485, Netzwerk oder USB-C (GD28)Anzeige und Änderung der aktuellen Parameter des FrequenzumrichtersImport und Export der ParametersätzeScoping-Funktion, zum Aufzeichnen von Lastkurven und anderen Kennlinien der FrequenzumrichterEinfache HMI-Funktion zur Darstellung und Steuerung von Parametern am PC

LCD-Bedienpanel für Frequenzumrichter INVT GD28 Das Bedienteil kann genutzt werden, um: Parameter von einem Frequenzumrichter auf einen anderen zu übertragenDen Frequenzumrichter aus der Ferne zu parametrierenDen Frequenzumrichter aus der Ferne zu bedienenEs wird über ein normales Netzwerk-Kabel angeschlossen. Das Bedienteil ist ein LCD-Display mit mehrzeiliger Textanzeige (Englisch) für einfache Parametrierung.

Einbaurahmen für externe INVT-Bedienpanels für INVT-FrequenzumrichterLieferumfang: Einbaurahmen ohne Bedienteil
