Der Solidot XB6S Buskoppler ist das Kopfmodul der XB6S-Slice-Reihe: Er verbindet deine Steuerung über den industriellen Feldbus mit den angereihten XB6S-Ein- und Ausgangsmodulen. Die I/O-Module stecken auf dem Rückwandbus, werden automatisch erkannt und zyklisch versorgt – so baust du eine dezentrale I/O-Insel feldnah auf, statt alle Signale einzeln zur SPS zu verdrahten.🏭 Typische EinsatzfelderMaschinen- und Anlagenbau: kompakte I/O-Inseln direkt an der Maschine, angebunden über den vorhandenen Feldbus.Förder- und Intralogistik: verteilte Sensorik und Aktorik entlang langer Strecken, ohne sternförmige Verdrahtung zur zentralen Steuerung.Verpackungs- und Sondermaschinen: schnelle, deterministische I/O-Anbindung – je nach Protokoll bis in den Motion-Bereich.Retrofit: bestehende Anlagen um dezentrale I/O erweitern, passend zum vorhandenen Leitsystem.⚙️ Technische KerndatenZwei Ethernet-Ports 10/100 (RJ45), Daisy-Chain-fähig für Linientopologie.Bis zu 32 XB6S-Erweiterungsmodule am Rückwandbus, automatische Erkennung.Versorgung 24 V DC (zulässig 18 – 36 V DC), Eingangsstrom 600 mA, passive Kühlung.Konfiguration über den integrierten Web-Browser-Zugang, Schutzart IP20, −20 bis +60 °C.Steckbare Federklemmen, kompakte Bauform 106 × 43 × 61 mm.🌐 Protokoll-VariantenDen Buskoppler gibt es je nach Steuerungswelt mit unterschiedlichem Feldbus: PROFINET, EtherCAT, EtherNet/IP oder Modbus TCP. Alle Varianten nutzen dieselbe Hardware-Plattform und dieselbe XB6S-Modulwelt – du wählst nur das Protokoll, das zu deiner Steuerung passt.🧩 Welche Variante?PROFINET – für Siemens-Steuerungen und die meisten europäischen SPS-Welten.EtherCAT – für Beckhoff- und CODESYS-Systeme, schnelle und deterministische Anwendungen.EtherNet/IP – für Rockwell/Allen-Bradley-Umgebungen.Modbus TCP – herstelleroffen, ideal für SCADA, Gateways und einfache Integration.🔧 Montage und Maße35-mm-Hutschiene, Maße 106 × 43 × 61 mm. Werkzeuglos aufrasten, I/O-Module rechts anreihen.🏷️ Hersteller und ZuverlässigkeitSolidot (Nanjing Solidot Electronic Technology) ist auf dezentrale I/O- und Feldbustechnik spezialisiert. Die XB6S-Reihe ist für den industriellen Dauereinsatz in Europa konzipiert, CE-gekennzeichnet und RoHS-konform.

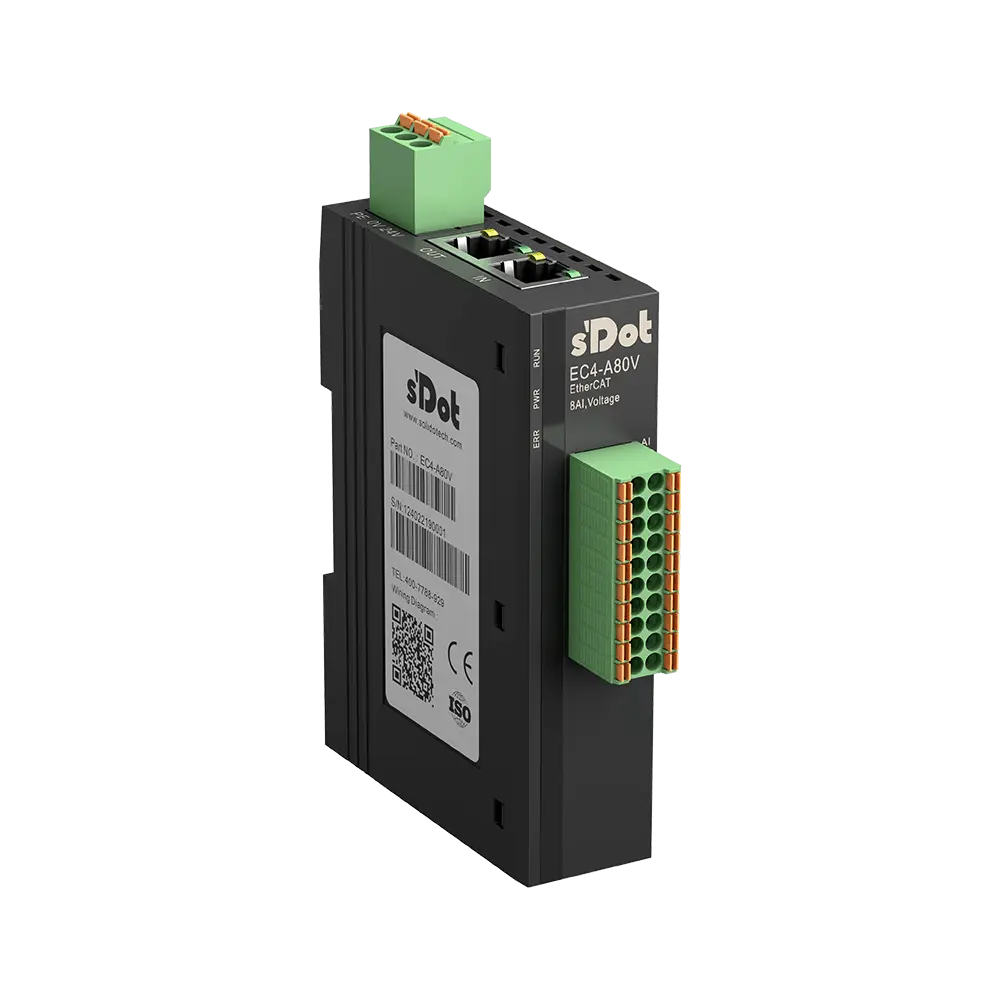

Wer Sensoren und Aktoren dezentral an eine Steuerung anbinden möchte, ohne jede Leitung einzeln bis in den Hauptschaltschrank zu ziehen, findet in der Solidot EC4-Serie ein kompaktes EtherCAT-Remote-I/O-System. Die Module sitzen dort, wo die Signale entstehen – an der Maschine oder im Feldverteiler – und übertragen alle Ein- und Ausgänge über ein einziges EtherCAT-Kabel zur Steuerung. Das spart Verdrahtung, Klemmen und Platz im Zentralschrank. 🏭 Typische Einsatzfelder Dezentrale Maschinenmodule: Jede Baugruppe bekommt ihr eigenes I/O-Modul, angebunden über eine durchgehende EtherCAT-Linie – neue Module werden einfach angereiht. Schaltschrank entlasten: Statt hunderter Adern zum Zentralschrank laufen nur zwei RJ45-Leitungen pro Modul. Weniger Kabelkanäle, weniger Klemmen, übersichtlichere Anlage. Retrofit mit EtherCAT-Master: Bestehende Beckhoff-TwinCAT- oder CODESYS-Steuerungen um dezentrale E/A erweitern, ohne die zentrale SPS zu vergrößern. Wechselnde Signaltypen: Digital, analog (Strom/Spannung), Relais, Temperatur oder Encoder – für jeden Signaltyp ein passendes Modul aus demselben Baukasten. 🌐 EtherCAT: ein Kabel für alle Signale EtherCAT überträgt die Prozessdaten aller angereihten Module mit sehr geringer Latenz über eine Linientopologie. Jedes EC4-Modul hat zwei RJ45-Ports (IN/OUT, 100 Mbps) und wird durchgeschleift – kein zusätzlicher Switch nötig. Über die EtherCAT-Gerätebeschreibungsdatei (ESI) wird das Modul im Master eingelesen und ist sofort projektierbar. 💡 Sie arbeiten mit EtherNet/IP statt EtherCAT? Dieselben Module gibt es als Solidot EI4-Serie (EtherNet/IP) – gleiche Hardware, gleicher Baukasten, nur anderer Feldbus. 🔗 Kompatibilität Als normkonformes EtherCAT-Slave-Gerät arbeitet die EC4-Serie an jedem EtherCAT-Master – etwa Beckhoff TwinCAT oder CODESYS. Die Integration erfolgt herstellerunabhängig über die ESI-Datei. 🔌 Aufbau und Anschluss Abnehmbare Federklemmen: Versorgung und I/O sitzen auf abnehmbaren Klemmenblöcken – beim Modultausch wird der Block einfach abgezogen, die Verdrahtung bleibt erhalten. Hutschienenmontage: 35-mm-DIN-Schiene, kompaktes Gehäuse (102 × 72 × 25 mm), passive Kühlung – kein Lüfter, keine Wartung. Versorgung: 24 V DC nominal, zulässig 18 – 36 V DC. Status über LEDs (PWR, RUN, ERR) pro Modul. ⚠️ Grenzen ehrlich benannt Schutzart IP20 – für Schaltschrank oder geschütztes Gehäuse, nicht für die ungeschützte Feldumgebung. Versorgung ausschließlich 18 – 36 V DC, keine AC-Speisung. Betrieb von -10 °C bis +60 °C (passive Kühlung). Standard-Prozess-I/O – keine funktional-sicheren (Safety-)Ein-/Ausgänge. Für Not-Halt o. Ä. ist eine separate Sicherheitssteuerung nötig. EC4-Module sind Slave-Geräte und benötigen einen EtherCAT-Master – sie ersetzen keine Steuerung. 🏷️ Hersteller und Zuverlässigkeit Solidot (s'Dot) ist auf industrielle Netzwerk- und Remote-I/O-Technik spezialisiert. Die EC4-Module sind CE- und RoHS-konform und für den industriellen Einsatz ausgelegt; bei den Analogmodulen sind die Kanäle galvanisch getrennt (500 V, Optokoppler). spstiger bietet die Serie mit deutschsprachiger Beratung und Support.

Wer digitale Signale direkt an der Maschine erfassen oder schalten will – ohne Schaltschrank, ohne Klemmenverdrahtung und auch dort, wo es nass, staubig oder spanig wird – ist mit der Solidot EC7A-Serie richtig. Robuste Feld-I/O im IP67-Metallgehäuse, die per M12-Steckverbinder einfach in die Anlage gesteckt wird. 🏭 Typische Einsatzfelder Dezentral statt Schaltschrank: Sensoren und Aktoren direkt am Prozess anbinden – das spart Verdrahtung und Klemmkästen. Förder- und Verpackungstechnik: feldnahe E/A an bewegten oder verteilten Anlagenteilen, dort wo IP20-Module nicht überleben. Waschbare Bereiche: Lebensmittel, Abfüllung, Reinigungszonen – das Metallgehäuse mit IP67 hält Spritzwasser und Reinigung aus. Retrofit: bestehende EtherCAT-Anlage um robuste Feldperipherie erweitern, ohne die Steuerung anzufassen. ⚙️ Technische Kerndaten 16 digitale Kanäle, PNP – je nach Variante 16 Eingänge, 16 Ausgänge oder 8 + 8. Versorgung 24 V DC (18–30 V), Ausgänge mit 0,5 A je Kanal, Überstromschutz. Grüne Status-LEDs je Kanal, IP67, Betriebstemperatur −25 bis +70 °C. 🔌 Anschlusstechnik Durchgängige M12-Steckverbinder: Bus über 2× M12 (D-kodiert), I/O über M12, Versorgung über M12. Standardkabel, gesteckt statt geschraubt – schnell montiert und wieder getauscht. 🌐 EtherCAT im Feld Standard-EtherCAT: Anbindung an gängige EtherCAT-Master wie Beckhoff TwinCAT. Konfigurationsdatei (ESI) liefert Solidot mit. 🏷️ Hersteller und Zuverlässigkeit Solidot (Nanjing Solidot Electronic Technology) ist auf dezentrale I/O- und Feldbustechnik spezialisiert. Die EC7A-Module sind für den industriellen Dauereinsatz in Europa konzipiert, CE-gekennzeichnet und RoHS-konform. 🔧 Montage und Maße Direktmontage über zwei Befestigungsbohrungen. Abmessungen 226 × 63 × 33 mm, Gewicht ca. 0,66 kg.

Wer Sensoren und Aktoren dezentral an eine Steuerung anbinden möchte, ohne jede Leitung einzeln bis in den Hauptschaltschrank zu ziehen, findet in der Solidot EC5R-Serie ein kompaktes, flaches EtherCAT-Remote-I/O-System. Die Module sitzen dort, wo die Signale entstehen – an der Maschine oder im Feldverteiler – und übertragen alle Ein- und Ausgänge über ein einziges EtherCAT-Kabel zur Steuerung. Kanalnahe Status-LEDs zeigen jeden Ein- und Ausgang direkt am Klemmenpunkt an. Das spart Verdrahtung, Klemmen und Platz im Zentralschrank – und verkürzt die Fehlersuche. 🏭 Typische Einsatzfelder Dezentrale Maschinenmodule: Jede Baugruppe bekommt ihr eigenes I/O-Modul, angebunden über eine durchgehende EtherCAT-Linie – neue Module werden einfach angereiht. Schaltschrank entlasten: Statt hunderter Adern zum Zentralschrank laufen nur zwei RJ45-Leitungen pro Modul. Weniger Kabelkanäle, weniger Klemmen, übersichtlichere Anlage. Retrofit mit EtherCAT-Master: Bestehende Beckhoff-TwinCAT- oder CODESYS-Steuerungen um dezentrale E/A erweitern, ohne die zentrale SPS zu vergrößern. Gemischte Signalrichtung: Vom reinen 32-Kanal-Ein- oder -Ausgangsmodul bis zur 16/16-Kombi – beim Modell 1616B+ sind 16 Kanäle frei als Ein- oder Ausgang konfigurierbar. So passt eine Variante auch dann noch, wenn sich die Anforderung ändert. 🌐 EtherCAT: ein Kabel für alle Signale EtherCAT überträgt die Prozessdaten aller angereihten Module mit sehr geringer Latenz über eine Linientopologie. Jedes EC5R-Modul hat zwei RJ45-Ports (IN/OUT, 100 Mbps) und wird durchgeschleift – kein zusätzlicher Switch nötig. Über die EtherCAT-Gerätebeschreibungsdatei (ESI) wird das Modul im Master eingelesen und ist sofort projektierbar. 🔗 Kompatibilität Als normkonformes EtherCAT-Slave-Gerät arbeitet die EC5R-Serie an jedem EtherCAT-Master – etwa Beckhoff TwinCAT oder CODESYS. Die Integration erfolgt herstellerunabhängig über die ESI-Datei. Die Eingänge der Typen 3200 und 1616B akzeptieren wahlweise NPN- oder PNP-Sensoren – praktisch, wenn im Bestand beide Sensorarten vorkommen. 🔌 Aufbau und Anschluss Werkzeuglose Federklemmen: Versorgung und I/O werden über Push-in-Federklemmen angeschlossen – Leiter einstecken, fertig, ohne Schraubendreher. Hutschienenmontage: 35-mm-DIN-Schiene, kompaktes flaches Gehäuse (182 × 58 × 34 mm), passive Kühlung – kein Lüfter, keine Wartung. Versorgung: 24 V DC, zulässig 20,4 – 28,8 V DC. Grüne Status-LED je Kanal direkt an der Klemme. ⚠️ Grenzen ehrlich benannt Schutzart IP20 – für Schaltschrank oder geschütztes Gehäuse, nicht für die ungeschützte Feldumgebung. Versorgung ausschließlich 20,4 – 28,8 V DC, keine AC-Speisung. Betrieb von -20 °C bis +60 °C (passive Kühlung). Standard-Prozess-I/O – keine funktional-sicheren (Safety-)Ein-/Ausgänge. Für Not-Halt o. Ä. ist eine separate Sicherheitssteuerung nötig. EC5R-Module sind Slave-Geräte und benötigen einen EtherCAT-Master – sie ersetzen keine Steuerung. 🏷️ Hersteller und Zuverlässigkeit Solidot (s'Dot) ist auf industrielle Netzwerk- und Remote-I/O-Technik spezialisiert. Die EC5R-Module sind CE- und RoHS-konform und für den industriellen Einsatz ausgelegt; Ein- und Ausgänge sind galvanisch getrennt (500 V AC), die Transistorausgänge kurzschlussfest mit automatischem Wiederanlauf. spstiger bietet die Serie mit deutschsprachiger Beratung und Support.

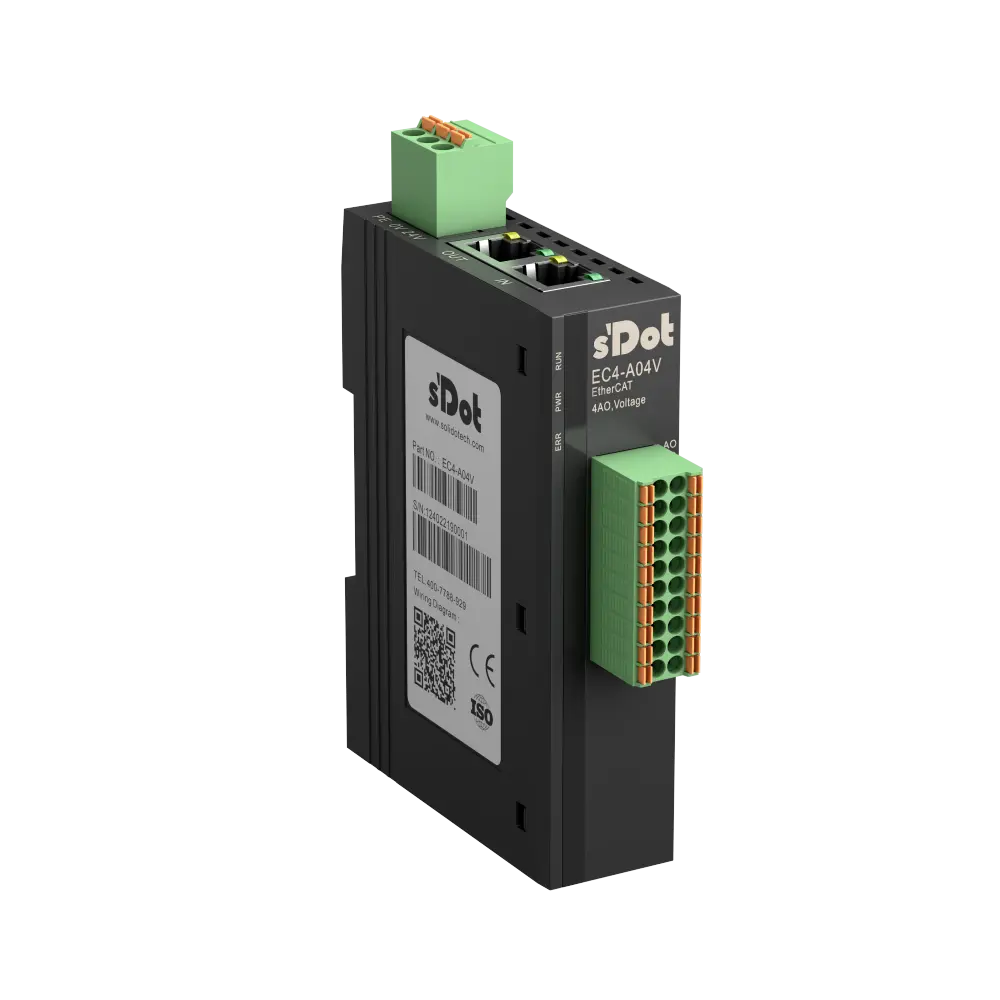

Wer Sensoren und Aktoren dezentral an eine Steuerung anbinden möchte, ohne jede Leitung einzeln bis in den Hauptschaltschrank zu ziehen, findet in der Solidot EC4-Serie ein kompaktes EtherCAT-Remote-I/O-System. Die Module sitzen dort, wo die Signale entstehen – an der Maschine oder im Feldverteiler – und übertragen alle Ein- und Ausgänge über ein einziges EtherCAT-Kabel zur Steuerung. Das spart Verdrahtung, Klemmen und Platz im Zentralschrank. 🏭 Typische Einsatzfelder Dezentrale Maschinenmodule: Jede Baugruppe bekommt ihr eigenes I/O-Modul, angebunden über eine durchgehende EtherCAT-Linie – neue Module werden einfach angereiht. Schaltschrank entlasten: Statt hunderter Adern zum Zentralschrank laufen nur zwei RJ45-Leitungen pro Modul. Weniger Kabelkanäle, weniger Klemmen, übersichtlichere Anlage. Retrofit mit EtherCAT-Master: Bestehende Beckhoff-TwinCAT- oder CODESYS-Steuerungen um dezentrale E/A erweitern, ohne die zentrale SPS zu vergrößern. Wechselnde Signaltypen: Digital, analog (Strom/Spannung), Relais, Temperatur oder Encoder – für jeden Signaltyp ein passendes Modul aus demselben Baukasten. 🌐 EtherCAT: ein Kabel für alle Signale EtherCAT überträgt die Prozessdaten aller angereihten Module mit sehr geringer Latenz über eine Linientopologie. Jedes EC4-Modul hat zwei RJ45-Ports (IN/OUT, 100 Mbps) und wird durchgeschleift – kein zusätzlicher Switch nötig. Über die EtherCAT-Gerätebeschreibungsdatei (ESI) wird das Modul im Master eingelesen und ist sofort projektierbar. 💡 Sie arbeiten mit EtherNet/IP statt EtherCAT? Dieselben Module gibt es als Solidot EI4-Serie (EtherNet/IP) – gleiche Hardware, gleicher Baukasten, nur anderer Feldbus. 🔗 Kompatibilität Als normkonformes EtherCAT-Slave-Gerät arbeitet die EC4-Serie an jedem EtherCAT-Master – etwa Beckhoff TwinCAT oder CODESYS. Die Integration erfolgt herstellerunabhängig über die ESI-Datei. 🔌 Aufbau und Anschluss Abnehmbare Federklemmen: Versorgung und I/O sitzen auf abnehmbaren Klemmenblöcken – beim Modultausch wird der Block einfach abgezogen, die Verdrahtung bleibt erhalten. Hutschienenmontage: 35-mm-DIN-Schiene, kompaktes Gehäuse (102 × 72 × 25 mm), passive Kühlung – kein Lüfter, keine Wartung. Versorgung: 24 V DC nominal, zulässig 18 – 36 V DC. Status über LEDs (PWR, RUN, ERR) pro Modul. ⚠️ Grenzen ehrlich benannt Schutzart IP20 – für Schaltschrank oder geschütztes Gehäuse, nicht für die ungeschützte Feldumgebung. Versorgung ausschließlich 18 – 36 V DC, keine AC-Speisung. Betrieb von -10 °C bis +60 °C (passive Kühlung). Standard-Prozess-I/O – keine funktional-sicheren (Safety-)Ein-/Ausgänge. Für Not-Halt o. Ä. ist eine separate Sicherheitssteuerung nötig. EC4-Module sind Slave-Geräte und benötigen einen EtherCAT-Master – sie ersetzen keine Steuerung. 🏷️ Hersteller und Zuverlässigkeit Solidot (s'Dot) ist auf industrielle Netzwerk- und Remote-I/O-Technik spezialisiert. Die EC4-Module sind CE- und RoHS-konform und für den industriellen Einsatz ausgelegt; bei den Analogmodulen sind die Kanäle galvanisch getrennt (500 V, Optokoppler). spstiger bietet die Serie mit deutschsprachiger Beratung und Support.

Wer Sensoren und Aktoren dezentral an eine Steuerung anbinden möchte, ohne jede Leitung einzeln bis in den Hauptschaltschrank zu ziehen, findet in der Solidot EC4-Serie ein kompaktes EtherCAT-Remote-I/O-System. Die Module sitzen dort, wo die Signale entstehen – an der Maschine oder im Feldverteiler – und übertragen alle Ein- und Ausgänge über ein einziges EtherCAT-Kabel zur Steuerung. Das spart Verdrahtung, Klemmen und Platz im Zentralschrank. 🏭 Typische Einsatzfelder Dezentrale Maschinenmodule: Jede Baugruppe bekommt ihr eigenes I/O-Modul, angebunden über eine durchgehende EtherCAT-Linie – neue Module werden einfach angereiht. Schaltschrank entlasten: Statt hunderter Adern zum Zentralschrank laufen nur zwei RJ45-Leitungen pro Modul. Weniger Kabelkanäle, weniger Klemmen, übersichtlichere Anlage. Retrofit mit EtherCAT-Master: Bestehende Beckhoff-TwinCAT- oder CODESYS-Steuerungen um dezentrale E/A erweitern, ohne die zentrale SPS zu vergrößern. Wechselnde Signaltypen: Digital, analog (Strom/Spannung), Relais, Temperatur oder Encoder – für jeden Signaltyp ein passendes Modul aus demselben Baukasten. 🌐 EtherCAT: ein Kabel für alle Signale EtherCAT überträgt die Prozessdaten aller angereihten Module mit sehr geringer Latenz über eine Linientopologie. Jedes EC4-Modul hat zwei RJ45-Ports (IN/OUT, 100 Mbps) und wird durchgeschleift – kein zusätzlicher Switch nötig. Über die EtherCAT-Gerätebeschreibungsdatei (ESI) wird das Modul im Master eingelesen und ist sofort projektierbar. 💡 Sie arbeiten mit EtherNet/IP statt EtherCAT? Dieselben Module gibt es als Solidot EI4-Serie (EtherNet/IP) – gleiche Hardware, gleicher Baukasten, nur anderer Feldbus. 🔗 Kompatibilität Als normkonformes EtherCAT-Slave-Gerät arbeitet die EC4-Serie an jedem EtherCAT-Master – etwa Beckhoff TwinCAT oder CODESYS. Die Integration erfolgt herstellerunabhängig über die ESI-Datei. 🔌 Aufbau und Anschluss Abnehmbare Federklemmen: Versorgung und I/O sitzen auf abnehmbaren Klemmenblöcken – beim Modultausch wird der Block einfach abgezogen, die Verdrahtung bleibt erhalten. Hutschienenmontage: 35-mm-DIN-Schiene, kompaktes Gehäuse (102 × 72 × 25 mm), passive Kühlung – kein Lüfter, keine Wartung. Versorgung: 24 V DC nominal, zulässig 18 – 36 V DC. Status über LEDs (PWR, RUN, ERR) pro Modul. ⚠️ Grenzen ehrlich benannt Schutzart IP20 – für Schaltschrank oder geschütztes Gehäuse, nicht für die ungeschützte Feldumgebung. Versorgung ausschließlich 18 – 36 V DC, keine AC-Speisung. Betrieb von -10 °C bis +60 °C (passive Kühlung). Standard-Prozess-I/O – keine funktional-sicheren (Safety-)Ein-/Ausgänge. Für Not-Halt o. Ä. ist eine separate Sicherheitssteuerung nötig. EC4-Module sind Slave-Geräte und benötigen einen EtherCAT-Master – sie ersetzen keine Steuerung. 🏷️ Hersteller und Zuverlässigkeit Solidot (s'Dot) ist auf industrielle Netzwerk- und Remote-I/O-Technik spezialisiert. Die EC4-Module sind CE- und RoHS-konform und für den industriellen Einsatz ausgelegt; bei den Analogmodulen sind die Kanäle galvanisch getrennt (500 V, Optokoppler). spstiger bietet die Serie mit deutschsprachiger Beratung und Support.

Wer Sensoren und Aktoren dezentral an eine Steuerung anbinden möchte, ohne jede Leitung einzeln bis in den Hauptschaltschrank zu ziehen, findet in der Solidot EC4-Serie ein kompaktes EtherCAT-Remote-I/O-System. Die Module sitzen dort, wo die Signale entstehen – an der Maschine oder im Feldverteiler – und übertragen alle Ein- und Ausgänge über ein einziges EtherCAT-Kabel zur Steuerung. Das spart Verdrahtung, Klemmen und Platz im Zentralschrank. 🏭 Typische Einsatzfelder Dezentrale Maschinenmodule: Jede Baugruppe bekommt ihr eigenes I/O-Modul, angebunden über eine durchgehende EtherCAT-Linie – neue Module werden einfach angereiht. Schaltschrank entlasten: Statt hunderter Adern zum Zentralschrank laufen nur zwei RJ45-Leitungen pro Modul. Weniger Kabelkanäle, weniger Klemmen, übersichtlichere Anlage. Retrofit mit EtherCAT-Master: Bestehende Beckhoff-TwinCAT- oder CODESYS-Steuerungen um dezentrale E/A erweitern, ohne die zentrale SPS zu vergrößern. Wechselnde Signaltypen: Digital, analog (Strom/Spannung), Relais, Temperatur oder Encoder – für jeden Signaltyp ein passendes Modul aus demselben Baukasten. 🌐 EtherCAT: ein Kabel für alle Signale EtherCAT überträgt die Prozessdaten aller angereihten Module mit sehr geringer Latenz über eine Linientopologie. Jedes EC4-Modul hat zwei RJ45-Ports (IN/OUT, 100 Mbps) und wird durchgeschleift – kein zusätzlicher Switch nötig. Über die EtherCAT-Gerätebeschreibungsdatei (ESI) wird das Modul im Master eingelesen und ist sofort projektierbar. 💡 Sie arbeiten mit EtherNet/IP statt EtherCAT? Dieselben Module gibt es als Solidot EI4-Serie (EtherNet/IP) – gleiche Hardware, gleicher Baukasten, nur anderer Feldbus. 🔗 Kompatibilität Als normkonformes EtherCAT-Slave-Gerät arbeitet die EC4-Serie an jedem EtherCAT-Master – etwa Beckhoff TwinCAT oder CODESYS. Die Integration erfolgt herstellerunabhängig über die ESI-Datei. 🔌 Aufbau und Anschluss Abnehmbare Federklemmen: Versorgung und I/O sitzen auf abnehmbaren Klemmenblöcken – beim Modultausch wird der Block einfach abgezogen, die Verdrahtung bleibt erhalten. Hutschienenmontage: 35-mm-DIN-Schiene, kompaktes Gehäuse (102 × 72 × 25 mm), passive Kühlung – kein Lüfter, keine Wartung. Versorgung: 24 V DC nominal, zulässig 18 – 36 V DC. Status über LEDs (PWR, RUN, ERR) pro Modul. ⚠️ Grenzen ehrlich benannt Schutzart IP20 – für Schaltschrank oder geschütztes Gehäuse, nicht für die ungeschützte Feldumgebung. Versorgung ausschließlich 18 – 36 V DC, keine AC-Speisung. Betrieb von -10 °C bis +60 °C (passive Kühlung). Standard-Prozess-I/O – keine funktional-sicheren (Safety-)Ein-/Ausgänge. Für Not-Halt o. Ä. ist eine separate Sicherheitssteuerung nötig. EC4-Module sind Slave-Geräte und benötigen einen EtherCAT-Master – sie ersetzen keine Steuerung. 🏷️ Hersteller und Zuverlässigkeit Solidot (s'Dot) ist auf industrielle Netzwerk- und Remote-I/O-Technik spezialisiert. Die EC4-Module sind CE- und RoHS-konform und für den industriellen Einsatz ausgelegt; bei den Analogmodulen sind die Kanäle galvanisch getrennt (500 V, Optokoppler). spstiger bietet die Serie mit deutschsprachiger Beratung und Support.

Wer Sensoren und Aktoren dezentral an eine Steuerung anbinden möchte, ohne jede Leitung einzeln bis in den Hauptschaltschrank zu ziehen, findet in der Solidot EC4-Serie ein kompaktes EtherCAT-Remote-I/O-System. Die Module sitzen dort, wo die Signale entstehen – an der Maschine oder im Feldverteiler – und übertragen alle Ein- und Ausgänge über ein einziges EtherCAT-Kabel zur Steuerung. Das spart Verdrahtung, Klemmen und Platz im Zentralschrank. 🏭 Typische Einsatzfelder Dezentrale Maschinenmodule: Jede Baugruppe bekommt ihr eigenes I/O-Modul, angebunden über eine durchgehende EtherCAT-Linie – neue Module werden einfach angereiht. Schaltschrank entlasten: Statt hunderter Adern zum Zentralschrank laufen nur zwei RJ45-Leitungen pro Modul. Weniger Kabelkanäle, weniger Klemmen, übersichtlichere Anlage. Retrofit mit EtherCAT-Master: Bestehende Beckhoff-TwinCAT- oder CODESYS-Steuerungen um dezentrale E/A erweitern, ohne die zentrale SPS zu vergrößern. Wechselnde Signaltypen: Digital, analog (Strom/Spannung), Relais, Temperatur oder Encoder – für jeden Signaltyp ein passendes Modul aus demselben Baukasten. 🌐 EtherCAT: ein Kabel für alle Signale EtherCAT überträgt die Prozessdaten aller angereihten Module mit sehr geringer Latenz über eine Linientopologie. Jedes EC4-Modul hat zwei RJ45-Ports (IN/OUT, 100 Mbps) und wird durchgeschleift – kein zusätzlicher Switch nötig. Über die EtherCAT-Gerätebeschreibungsdatei (ESI) wird das Modul im Master eingelesen und ist sofort projektierbar. 🔗 Kompatibilität Als normkonformes EtherCAT-Slave-Gerät arbeitet die EC4-Serie an jedem EtherCAT-Master – etwa Beckhoff TwinCAT oder CODESYS. Die Integration erfolgt herstellerunabhängig über die ESI-Datei. 🔌 Aufbau und Anschluss Abnehmbare Federklemmen: Versorgung und I/O sitzen auf abnehmbaren Klemmenblöcken – beim Modultausch wird der Block einfach abgezogen, die Verdrahtung bleibt erhalten. Hutschienenmontage: 35-mm-DIN-Schiene, kompaktes Gehäuse (102 × 72 × 25 mm), passive Kühlung – kein Lüfter, keine Wartung. Versorgung: 24 V DC nominal, zulässig 18 – 36 V DC. Status über LEDs (PWR, RUN, ERR) pro Modul. ⚠️ Grenzen ehrlich benannt Schutzart IP20 – für Schaltschrank oder geschütztes Gehäuse, nicht für die ungeschützte Feldumgebung. Versorgung ausschließlich 18 – 36 V DC, keine AC-Speisung. Betrieb von -10 °C bis +60 °C (passive Kühlung). Standard-Prozess-I/O – keine funktional-sicheren (Safety-)Ein-/Ausgänge. Für Not-Halt o. Ä. ist eine separate Sicherheitssteuerung nötig. EC4-Module sind Slave-Geräte und benötigen einen EtherCAT-Master – sie ersetzen keine Steuerung. 🏷️ Hersteller und Zuverlässigkeit Solidot (s'Dot) ist auf industrielle Netzwerk- und Remote-I/O-Technik spezialisiert. Die EC4-Module sind CE- und RoHS-konform und für den industriellen Einsatz ausgelegt; bei den Analogmodulen sind die Kanäle galvanisch getrennt (500 V, Optokoppler). spstiger bietet die Serie mit deutschsprachiger Beratung und Support.

Buskoppler der Kinco RP-Serie, Vorgänger der RP20-Serie

Solidot Buskoppler für XB6-Remote-I/O mit Netzteil und Abschlussdeckel

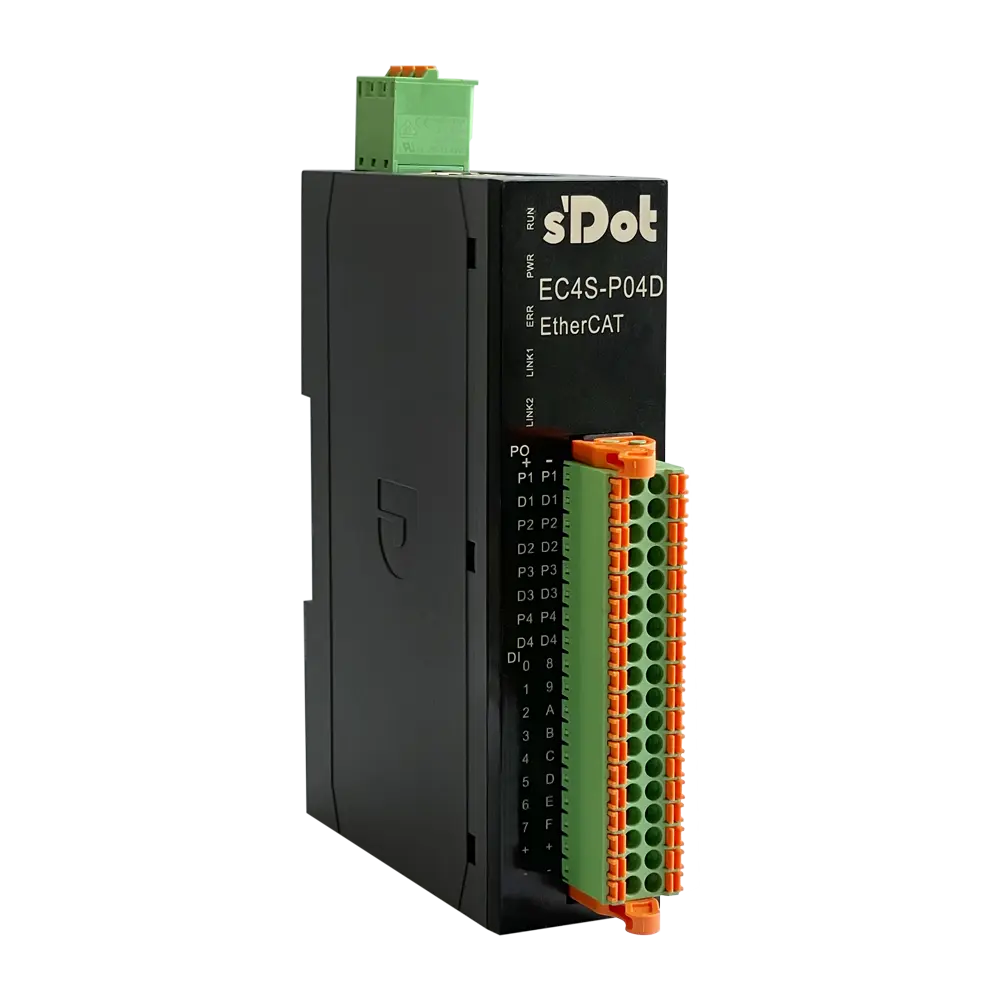

Wer mehrere Schritt- oder Servoachsen über Puls/Richtung ansteuern und dabei sauber synchron halten will, ohne für jede Achse einen eigenen Buskoppler zu setzen, findet im Solidot EC4S-P04D ein 4-Achs-Impulsausgangsmodul, das vier Antriebe direkt am EtherCAT-Strang koordiniert. 🏭 Typische Einsatzfelder Mehrachsige Positionierung: Vier Schritt-/Servotreiber an einem Modul, taktsynchron über die verteilte Uhr (Distributed Clock) – für koordinierte X/Y/Z-Bewegungen. Sondermaschinen & Handling: Pick-and-Place, Dosierachsen, Vorschübe – Puls/Richtung bis 400 kHz je Achse. Komplette Achs-Peripherie integriert: Je Achse vier Eingänge für Endschalter (+/−), Referenzpunkt und Bremse – 16 DI insgesamt, kein separates Eingangsmodul nötig. Herstellerübergreifend über CiA402: Achsen werden über das genormte CiA402-Profil angesprochen – einheitliche Befehle vom Master. ⚙️ Funktionsumfang 4 Pulskanäle (≤ 4 Achsen) mit max. 400 kHz Ausgangsfrequenz. 16 digitale Eingänge im Verhältnis 1:4 – pro Achse Positiv-/Negativ-Limit, Referenz und Bremse. CiA402-Profil mit Distributed Clock für taktsynchrone Mehrachsbewegung. EtherCAT, 100 Mbps, galvanisch getrennt. 🔧 Mechanik & Umgebung Gehäuse 113 × 98 × 28 mm, ca. 150 g, Schutzart IP20, Betriebstemperatur −10 °C bis +60 °C, Lagertemperatur −20 °C bis +75 °C, relative Luftfeuchte 95 % (nicht kondensierend). Montage auf 35-mm-DIN-Schiene. 🏷️ Hersteller und Zuverlässigkeit Nanjing Solidot (s'Dot) ist auf EtherCAT- und Feldbus-I/O spezialisiert. Das EC4S-P04D arbeitet mit einem EtherCAT-ASIC und ist mit gängigen Mastern kompatibel (Beckhoff TwinCAT, CODESYS, Omron Sysmac). ESI-Dateien, Handbücher und EPLAN-Makros stellt Solidot frei zum Download bereit.

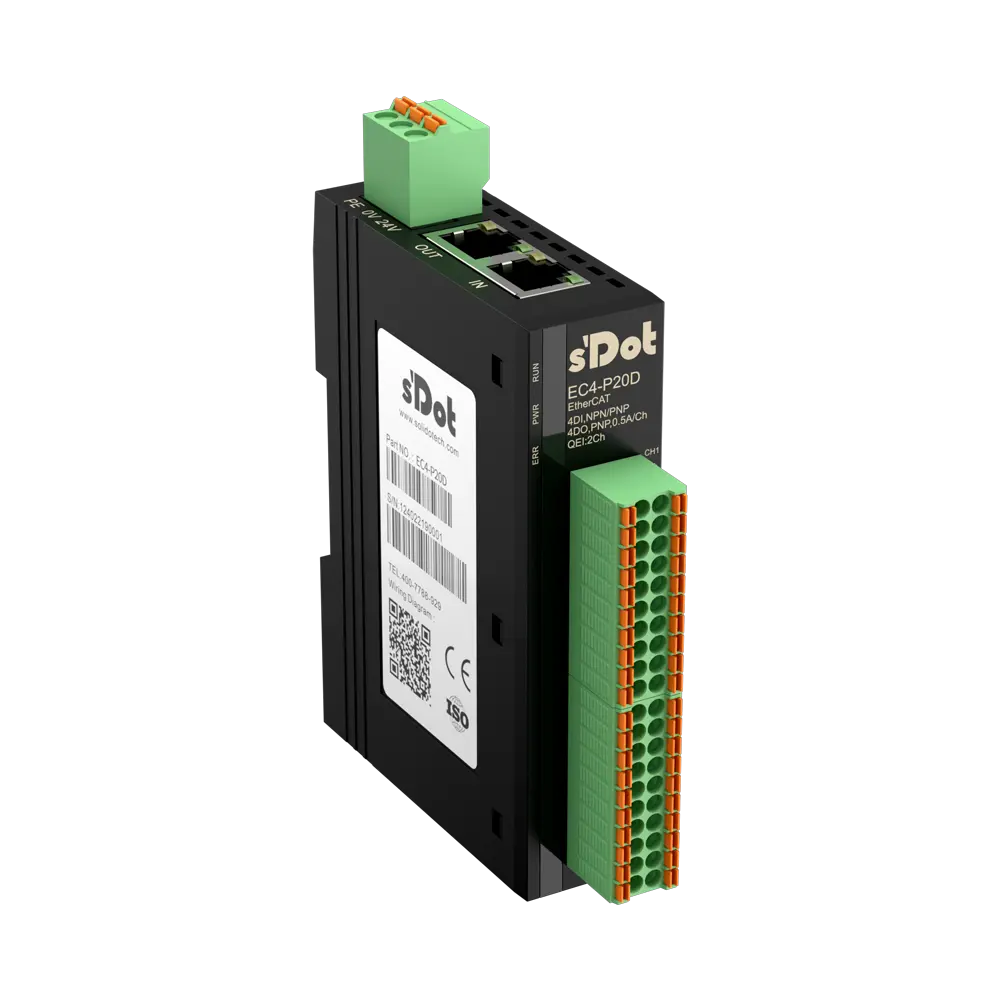

Wer an einer EtherCAT-Anlage Wege, Drehzahlen oder Positionen über Inkrementalgeber erfassen will, ohne dafür einen teuren Spezialcontroller zu verbauen, bekommt mit dem Solidot EC4-P20D ein kompaktes Zählermodul, das sich direkt in den EtherCAT-Strang einreiht. 🏭 Typische Einsatzfelder Wegmessung an Förderern und Achsen: Zwei Quadraturgeber (A/B) gleichzeitig auswerten – etwa zwei unabhängige Transportbänder an einer Station. Drehzahl- und Längenerfassung: Zählraten bis 500 kHz, ausreichend für schnell drehende Geber an Wickel-, Schneid- oder Dosieranwendungen. Referenzfahrt mit Nullung: Die Z-Phase (Indeximpuls) setzt den Zähler hardwareseitig zurück – exakte Referenzierung ohne Software-Verzögerung. Retrofit ohne Master-Wechsel: Läuft an gängigen EtherCAT-Mastern (Beckhoff TwinCAT, CODESYS, Omron Sysmac) – ESI-Datei einlesen, fertig. 🔢 Funktionsumfang 2 Kanäle, Quadratursignal (A/B): Differenzielle 5-V-Eingänge, vorwärts und rückwärts zählend. Zählrate ≤ 500 kHz mit Zählfaktor 4×/2×/1× (Werkseinstellung 4×). Z-Phasen-Nullung und konfigurierbarer Hardware-Latch zum Festhalten des Zählwerts bei Triggersignal. Ring- und Linearzählung: linear 0–4.294.967.295, Ringzählung über einstellbare Auflösung (0–65535). Hardware-Filter (Stufe 0–15) gegen Störimpulse; Startwert und Zählrichtung frei wählbar. 🔌 Anschluss & Bus EtherCAT über 2 × RJ45, galvanisch getrennt. Prozessdaten 12 Byte (ab) / 20 Byte (auf). Steckbare Push-in-Federklemmen, Montage auf 35-mm-DIN-Schiene. 🔧 Mechanik & Umgebung Kompaktes Gehäuse 102 × 72 × 25 mm, Schutzart IP20 (Schaltschrankeinbau), Betriebstemperatur −10 °C bis +60 °C, Lagertemperatur −20 °C bis +75 °C, relative Luftfeuchte 95 % (nicht kondensierend). 🏷️ Hersteller und Zuverlässigkeit Nanjing Solidot (s'Dot) ist auf EtherCAT- und Feldbus-I/O spezialisiert. Das EC4-P20D arbeitet mit einem EtherCAT-ASIC für harte Echtzeit und ist mit allen gängigen Mastern kompatibel. Konfigurationsdateien (ESI), Handbücher und Verdrahtungspläne stellt Solidot frei zum Download bereit.
