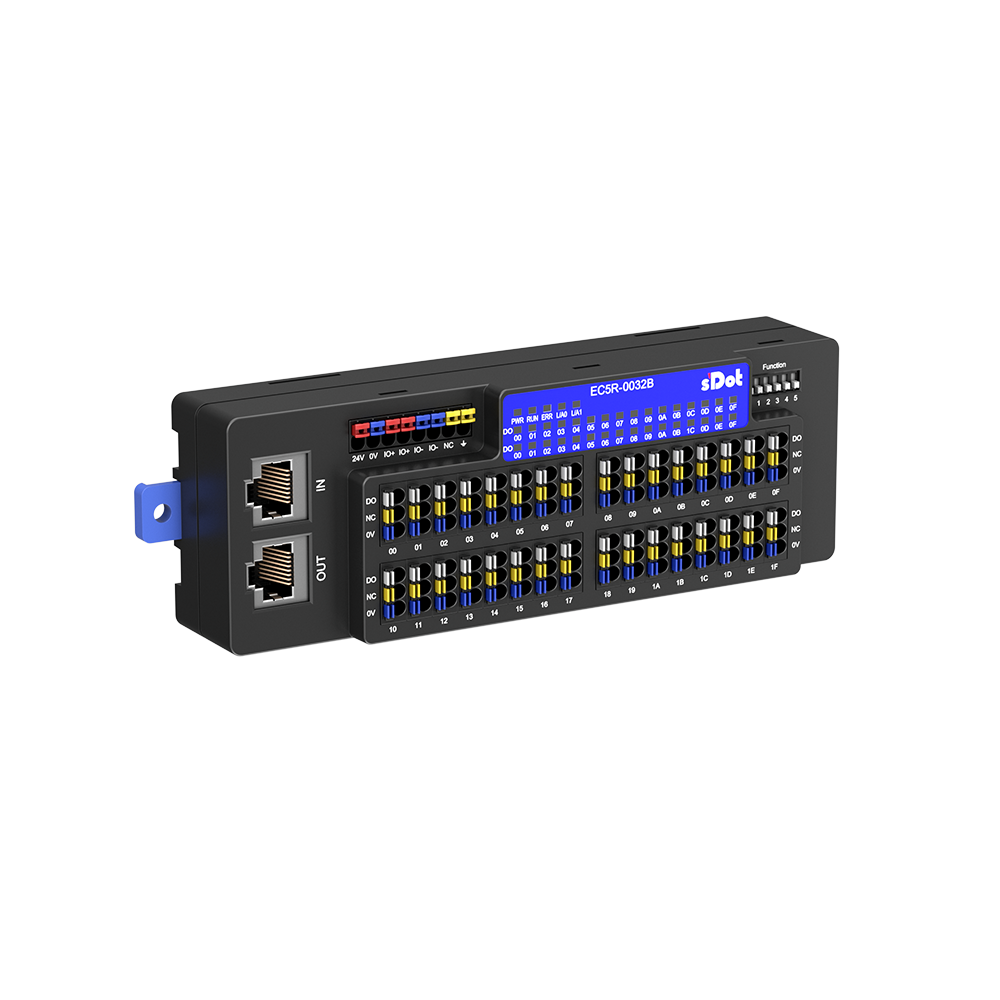

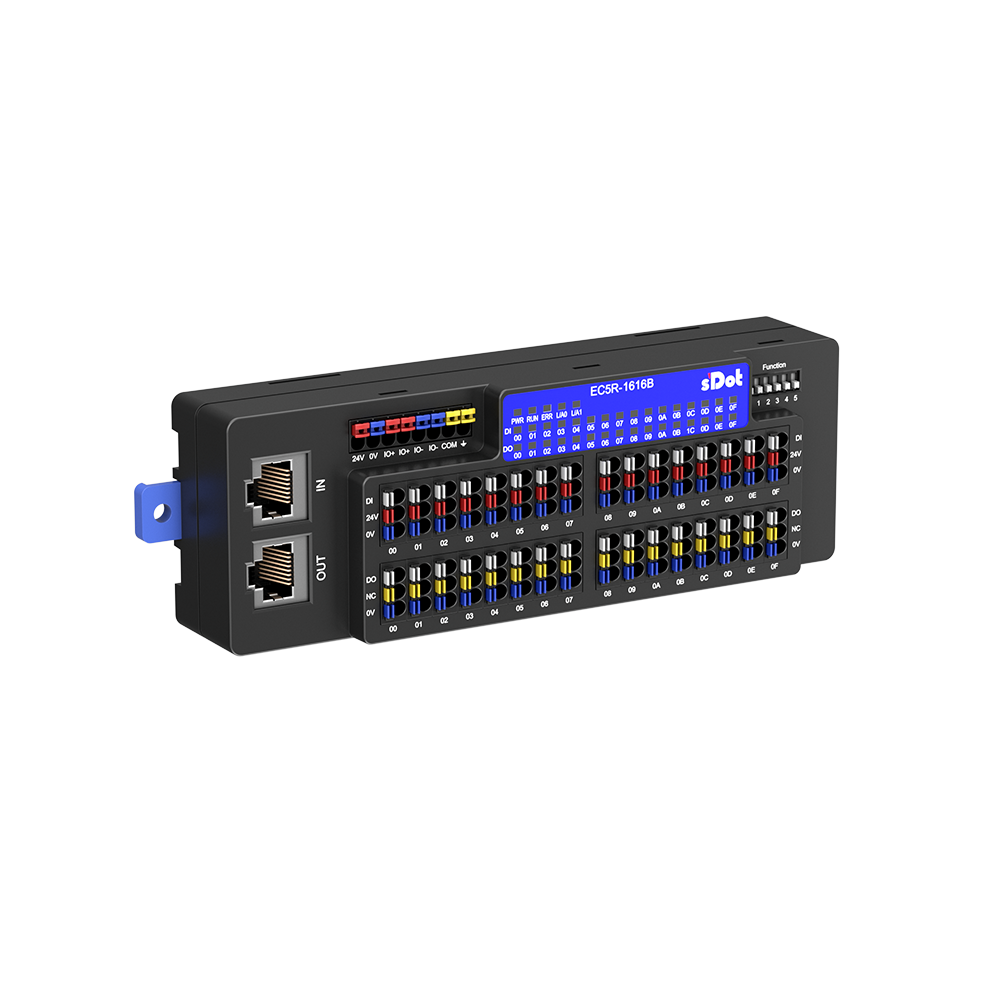

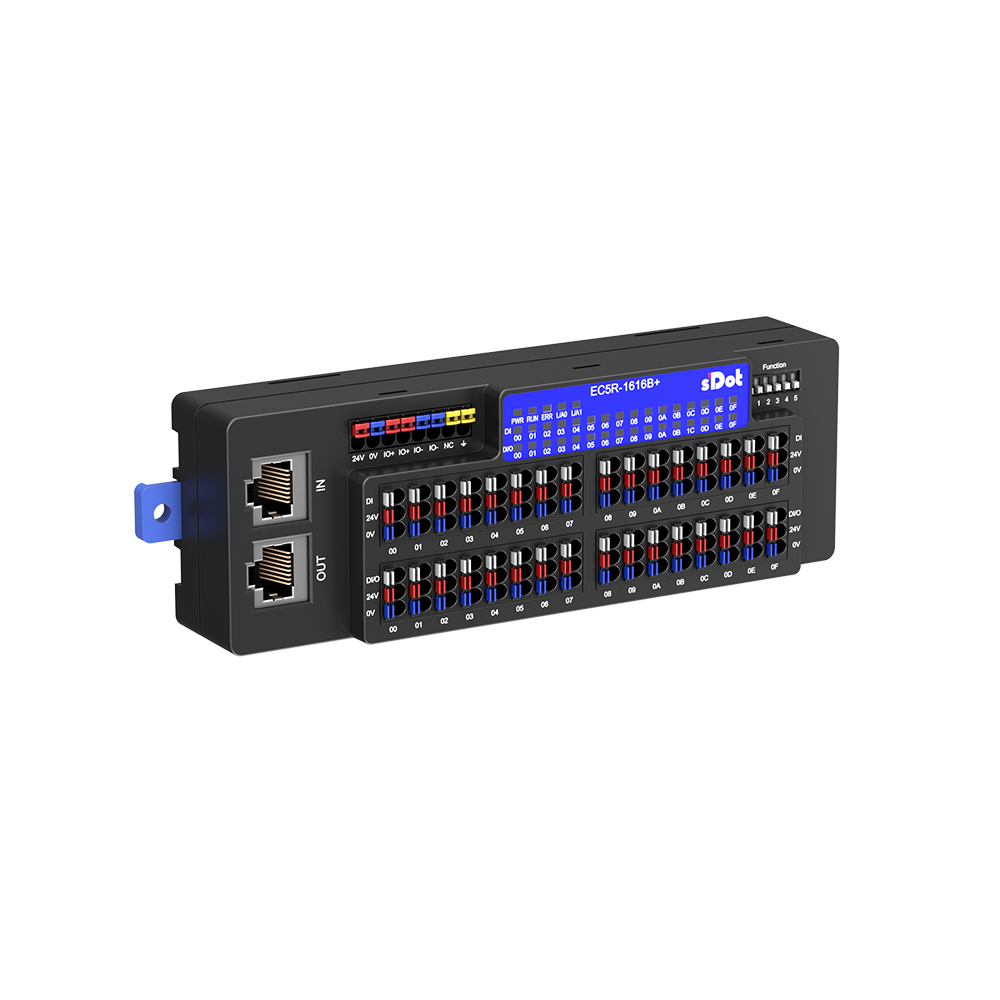

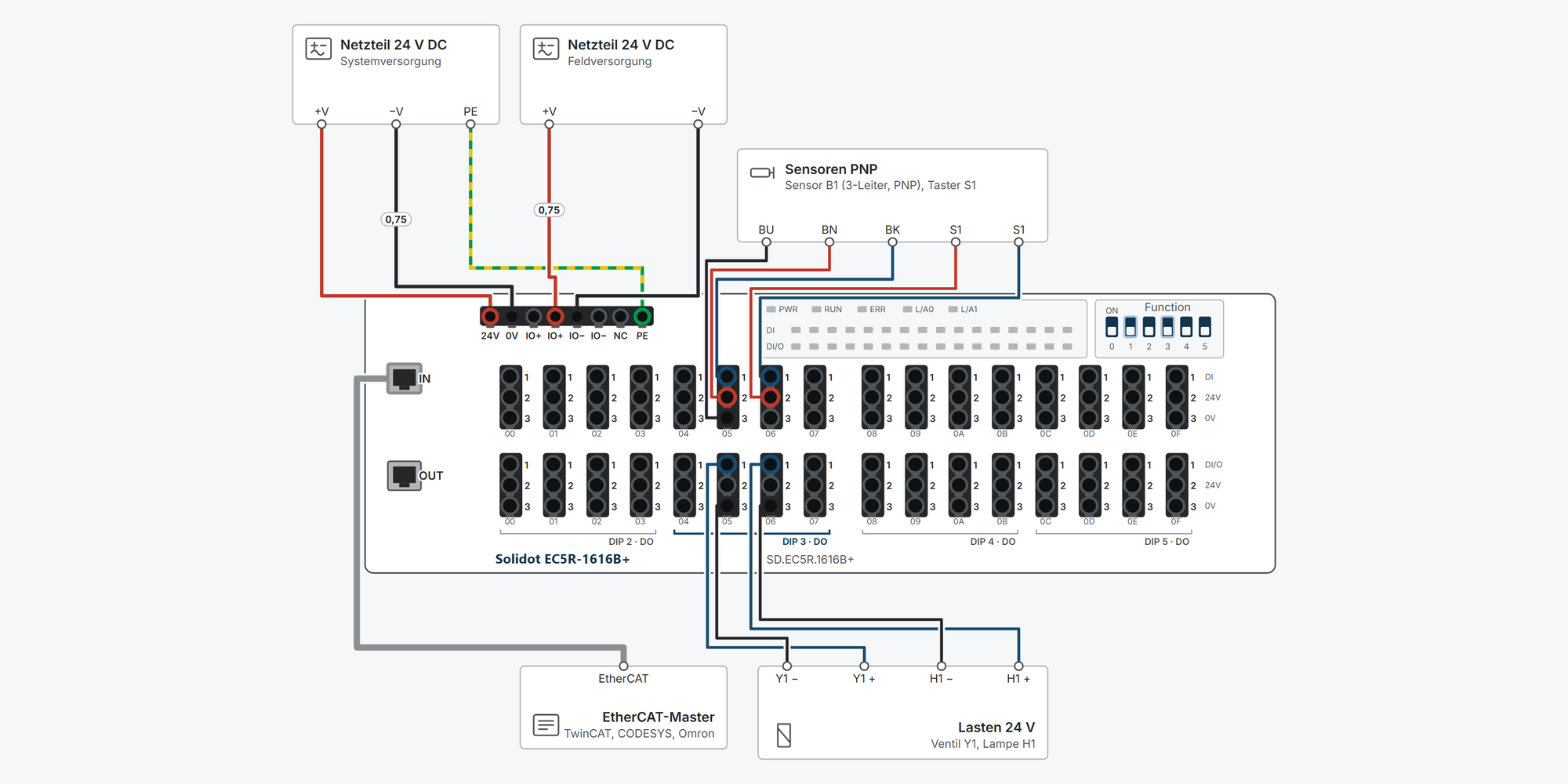

Alles für deinen Solidot EC5R nach dem Kauf – für alle vier Modelle im Shop: EC5R-3200, -1616B, -1616B+ und -0032B:Interaktiver Anschlussplan: System- und Feldversorgung, 3-Leiter-Sensoren und Taster, Lasten, COM für NPN/PNP, konfigurierbare Kanäle, EtherCAT zum Master und weitere Geräte im Strang, mit Leitungsquerschnitten und ParameternEtherCAT: ESI-Datei, Einbinden in TwinCAT, CODESYS und Sysmac Studio, Objekte und Parameter für dein ModellErste Schritte: Inbetriebnahme in zehn Schritten, von der Montage bis zum ersten Signal im EtherCAT-MasterMaße & Montage: Außenmaße, Hutschiene oder Wandmontage mit Bohrschablone, Mindestabstände und SteckerDownloads: Benutzerhandbuch (EN), ESI-Datei, 2D- und 3D-Zeichnungen (auch mit Staubschutz)Kostenfreier Support von spstiger, wenn du nicht weiterkommst

Wer Sensoren und Aktoren dezentral an eine Steuerung anbinden möchte, ohne jede Leitung einzeln bis in den Hauptschaltschrank zu ziehen, findet in der Solidot EC5R-Serie ein kompaktes, flaches EtherCAT-Remote-I/O-System. Die Module sitzen dort, wo die Signale entstehen – an der Maschine oder im Feldverteiler – und übertragen alle Ein- und Ausgänge über ein einziges EtherCAT-Kabel zur Steuerung. Kanalnahe Status-LEDs zeigen jeden Ein- und Ausgang direkt am Klemmenpunkt an. Jeder Kanal hat drei eigene Klemmen: Signal, 24 V und 0 V – Sensoren und Aktoren werden also direkt am Modul versorgt, ohne separate Verteilerklemmen. Das spart Verdrahtung, Klemmen und Platz im Zentralschrank – und verkürzt die Fehlersuche. 🏭 Typische Einsatzfelder Dezentrale Maschinenmodule: Jede Baugruppe bekommt ihr eigenes I/O-Modul, angebunden über eine durchgehende EtherCAT-Linie – neue Module werden einfach angereiht. Schaltschrank entlasten: Statt hunderter Adern zum Zentralschrank laufen nur zwei RJ45-Leitungen pro Modul. Weniger Kabelkanäle, weniger Klemmen, übersichtlichere Anlage. Retrofit mit EtherCAT-Master: Bestehende Beckhoff-TwinCAT- oder CODESYS-Steuerungen um dezentrale E/A erweitern, ohne die zentrale SPS zu vergrößern. Gemischte Signalrichtung: Vom reinen 32-Kanal-Ein- oder -Ausgangsmodul bis zur 16/16-Kombi. Beim Modell 1616B+ legst du 16 Kanäle in Vierergruppen per DIP-Schalter als Ein- oder Ausgang fest – oder das Modul erkennt die Richtung automatisch an der Verdrahtung. So passt eine Variante auch dann noch, wenn sich die Anforderung ändert. 🌐 EtherCAT: ein Kabel für alle Signale EtherCAT überträgt die Prozessdaten aller angereihten Module mit sehr geringer Latenz über eine Linientopologie. Jedes EC5R-Modul hat zwei RJ45-Ports (IN/OUT, 100 Mbit/s) und wird durchgeschleift – kein zusätzlicher Switch nötig. Zykluszeiten ab 250 µs sind möglich. Über die EtherCAT-Gerätebeschreibungsdatei (ESI) wird das Modul im Master eingelesen und ist sofort projektierbar. 🔗 Kompatibilität Als normkonformes EtherCAT-Slave-Gerät arbeitet die EC5R-Serie an jedem EtherCAT-Master – etwa Beckhoff TwinCAT oder CODESYS. Die Integration erfolgt herstellerunabhängig über die ESI-Datei. Die Eingänge der Typen 3200 und 1616B akzeptieren wahlweise NPN- oder PNP-Sensoren – praktisch, wenn im Bestand beide Sensorarten vorkommen. Beim 1616B+ sind die Eingänge reine PNP-Eingänge. ⚙️ Parameter im EtherCAT-Master Eingangsfilter: modulweit einstellbar von „kein Filter“ bis 20 ms (Werkseinstellung 3 ms) – kurze Störimpulse werden ausgeblendet. Ausgänge bei Busausfall: Clear/Hold wählbar – Ausgang auf 0, auf 1 oder letzten Wert halten, modulweit oder je Kanal. Diagnose: Fehler wie fehlende Lastspannung oder gestörter Ausgang meldet das Modul über Alarmcodes an den Master. Per DIP-Schalter lässt es sich als Alarm-Version betreiben, dann stehen die Codes direkt in den Prozessdaten. Firmware-Update und Zugriff auf PDOs per SDO werden unterstützt. 🔌 Aufbau und Anschluss 3 Klemmen je Kanal: Signal, 24 V und 0 V liegen an jedem Kanal an – die Sensor- und Aktorversorgung ist im Modul integriert. Das spart die komplette Versorgungsverteilung im Schaltschrank. Push-in-Federklemmen: Massive Leiter und Leiter mit Aderendhülse steckst du direkt ein. Zum Lösen den Drücker mit einem kleinen Schlitzschraubendreher (≤ 3 mm) betätigen. Montage: auf 35-mm-DIN-Schiene oder mit ausklappbaren Laschen direkt an die Wand geschraubt. Kompaktes flaches Gehäuse (182 mm × 58 mm × 34 mm), passive Kühlung – kein Lüfter, keine Wartung. Versorgung: 24 V DC, zulässig 21 – 28 V DC. Grüne Status-LED je Kanal direkt an der Klemme. ⚠️ Grenzen ehrlich benannt Schutzart IP20 – für Schaltschrank oder geschütztes Gehäuse, nicht für die ungeschützte Feldumgebung. Versorgung ausschließlich 21 – 28 V DC, keine AC-Speisung. Ausgänge max. 0,5 A je Kanal, in Summe 6 A je 16 Kanäle – bei hohen Umgebungstemperaturen geringer. Betrieb von −20 °C bis +60 °C (passive Kühlung). Standard-Prozess-I/O – keine funktional-sicheren (Safety-)Ein-/Ausgänge. Für Not-Halt o. Ä. ist eine separate Sicherheitssteuerung nötig. EC5R-Module sind Slave-Geräte und benötigen einen EtherCAT-Master – sie ersetzen keine Steuerung. 🏷️ Hersteller und Zuverlässigkeit Solidot (s'Dot) ist auf industrielle Netzwerk- und Remote-I/O-Technik spezialisiert. Die EC5R-Module sind CE- und RoHS-konform und für den industriellen Einsatz ausgelegt; Ein- und Ausgänge sind galvanisch getrennt (500 V AC), die Transistorausgänge kurzschlussfest mit automatischem Wiederanlauf. Verpolungs- und Überspannungsschutz auf der Feldseite sind integriert; geprüft ist das Modul auf Vibration (IEC 60068-2-6) und Schock (IEC 60068-2-27). spstiger bietet die Serie mit deutschsprachiger Beratung und Support.
