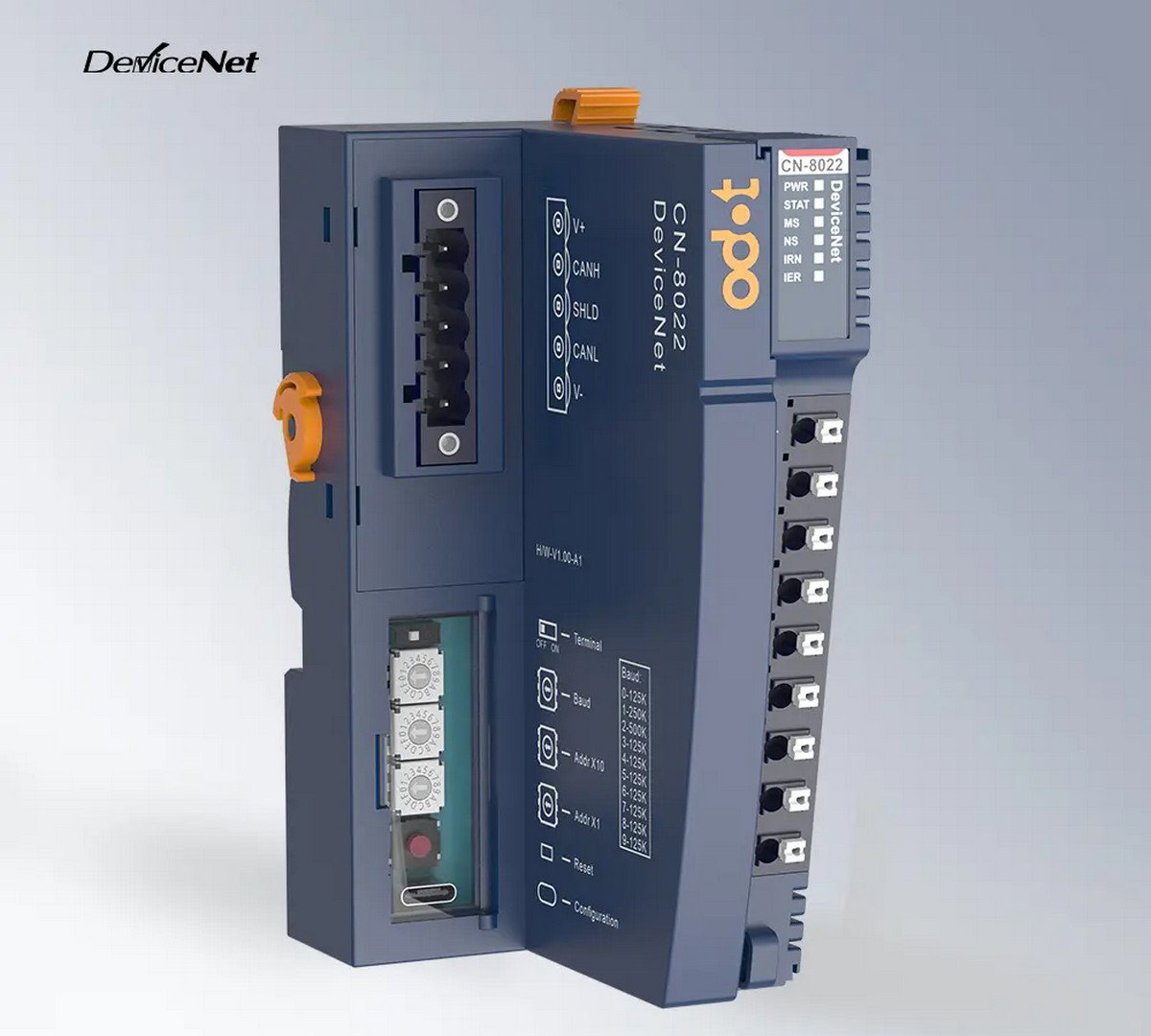

Odot CN-8022 – DeviceNet-Buskoppler für Remote I/O, bis 32 E/A-Module
- bis 32 E/A-Module
- 11 Feldbusse wählbar
- Push-in-Klemmen, DIN-Schiene
- −35 °C bis +70 °C
150,38 €*
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Pflichtzubehör
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Passende E/A-Module
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Alternative
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Du willst die E/A-Module der Odot C-Serie nicht direkt neben der SPS, sondern dezentral an der Maschine oder in einem Unterverteiler betreiben? Dafür setzt du einen Buskoppler davor. Er verbindet bis zu 32 C-Serie-Module über den Feldbus deiner Steuerung, egal ob deine SPS von Siemens, Beckhoff, Kinco, Odot oder einem anderen Hersteller stammt. Du wählst nur den Koppler mit dem passenden Feldbus.
🏭 Typische Einsatzfelder
Dezentrale E/A an der Maschine: Sensoren und Aktoren werden vor Ort verdrahtet, zur SPS läuft nur noch eine Netzwerk- oder Busleitung.
Erweiterung bestehender Anlagen: Fehlen an einer Siemens- oder Beckhoff-Steuerung Kanäle, ergänzt du sie per PROFINET, EtherCAT oder PROFIBUS, ohne die SPS zu tauschen.
Zusammen mit der Odot C4374: Die C4374 ist Master für Modbus TCP, Modbus RTU, EtherCAT und CANopen. Passend dazu sind CN-8031, CN-8011, CN-8033 und CN-8021. Damit baust du weitere E/A-Stationen auf, die von der SPS aus gesteuert werden.
Gebäudeautomation und Leitsysteme: Mit BACnet/IP oder Modbus TCP liefern die Module ihre Daten direkt an GLT- oder SCADA-Systeme.
🌐 Feldbusse zur Auswahl
Modbus RTU (CN-8011) · PROFIBUS DP (CN-8012) · CANopen (CN-8021) · DeviceNet (CN-8022) · Modbus TCP (CN-8031) · PROFINET mit MRP (CN-8032) · PROFINET ohne MRP (CN-8032-L) · EtherCAT (CN-8033) · EtherNet/IP (CN-8034) · POWERLINK (CN-8035) · BACnet/IP (CN-8038). Die Ethernet-Varianten haben 2 RJ45-Ports (10/100 Mbit/s) zum Durchschleifen in Linientopologie.
💡 Gerätebeschreibungsdateien: Die passenden GSD-, GSDML-, EDS- oder XDD-Dateien zum Einbinden in deine SPS-Software findest du im Reiter Downloads beim jeweiligen Koppler. Die E/A-Module konfigurierst du mit der kostenlosen Odot-Software IO-Config.
🔧 Technische Daten (alle Koppler)
Erweiterung: bis zu 32 E/A-Module der Odot C-Serie je Koppler
Versorgung: System- und Feldversorgung 24 V DC, galvanisch getrennt, mit Verpolungsschutz; Feldstrom max. 8 A
Umgebung: Betrieb −35 °C bis +70 °C bei waagerechtem, −35 °C bis +60 °C bei senkrechtem Einbau; Lagerung −40 °C bis +85 °C; Schutzart IP20
Montage: 35-mm-DIN-Schiene, Push-in-Klemmen, Abmessungen 51,5 × 115 × 75 mm (B × H × T), 130 g
⚠️ Endmodul nicht vergessen: Jede Station braucht am Ende ein Endmodul CT-5801. Es ist beim Buskoppler nicht im Lieferumfang, bitte mitbestellen.
🏷️ Hersteller
Odot Automation (Sichuan Odot Automation System Co., Ltd.) ist auf IEC-61131-3-Steuerungen und dezentrale E/A-Systeme spezialisiert. Die Buskoppler sind Teil des C-Serie-Systems und arbeiten mit allen Digital-, Analog-, Temperatur- und Sondermodulen der Serie.
