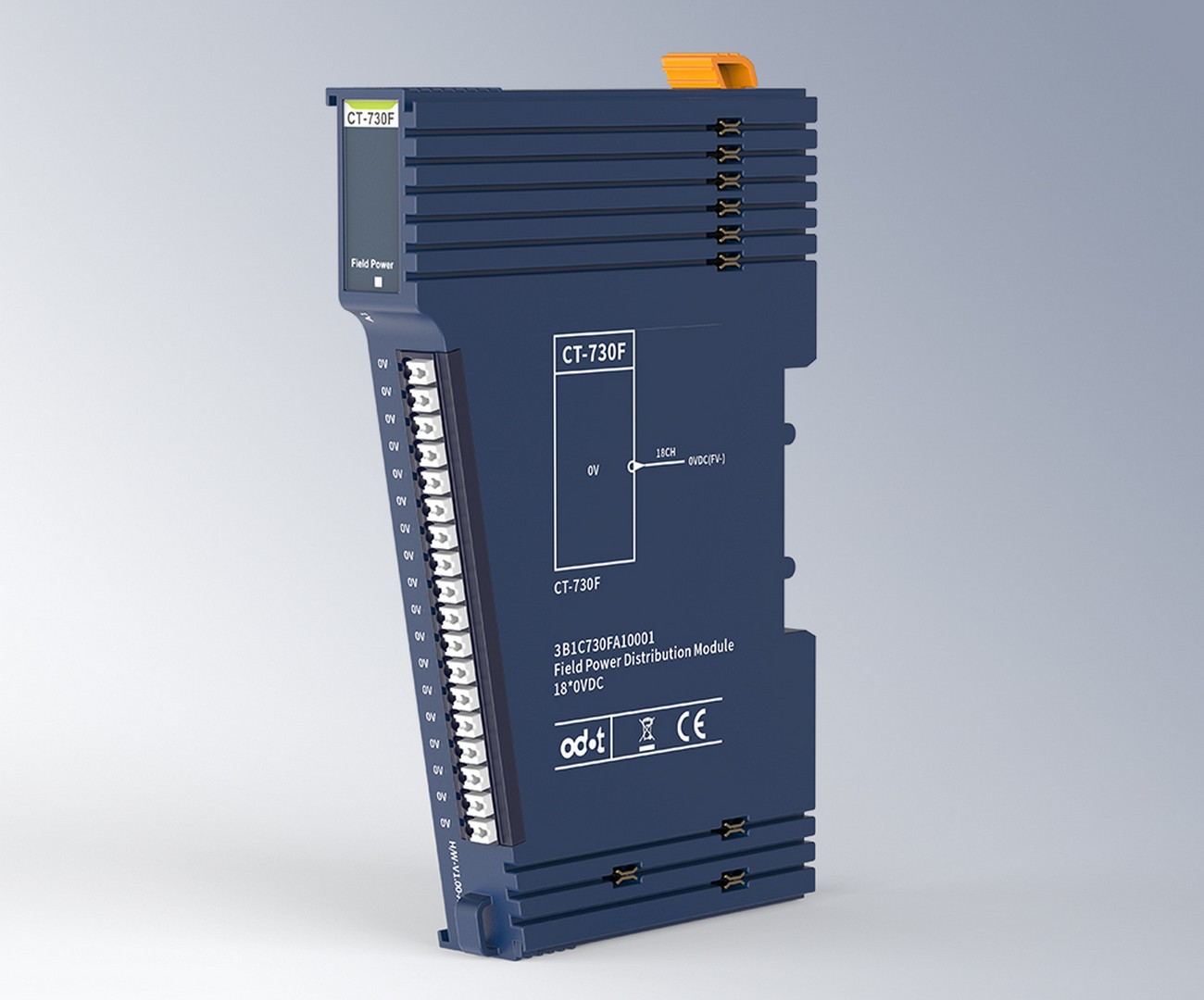

Odot CT-730F – Potentialverteiler 18 × 0 V DC, C-Serie
- Feld 24 V DC / 8 A
- System 5 V DC / 2 A
- 18 Potentialklemmen
- Push-in-Federklemmen
30,99 €*
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Passende SPS
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Mehr aus der Serie
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Endmodul
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Saubere Versorgung für große Stationen: Mit diesen Modulen speist du Feld- und Systemspannung nach, wenn die SPS oder der Buskoppler nicht mehr genug Strom liefert, und verteilst 0 V, 24 V und PE direkt an der Hutschiene.
🏭 Typische Einsätze
- Strom nachspeisen: CT-7100 speist die Feldversorgung neu ein (24 V DC / 8 A), CT-7220 zusätzlich die Systemversorgung (5 V DC / 2 A).
- Potentiale verteilen: 18 Klemmpunkte für 0 V, 24 V oder PE bzw. gemischt (CT-730F, CT-731F, CT-732F, CT-7339, CT-7346) – spart Reihenklemmen und Brücken.
Tipp: Rechne die Stromaufnahme aller Module am Systembus zusammen (Wert „Leistungsaufnahme“ je Modul). Überschreitet die Summe die Versorgung von SPS bzw. Buskoppler (2 A bzw. 2,5 A @ 5 V DC), setzt du ein CT-7220 dazwischen.
🔌 Passt zu
- Odot SPS C3351 und C4374 (CODESYS 3.5), bis zu 32 Module direkt rechts an der CPU
- Odot CN-Buskoppler für Remote I/O – PROFINET, EtherCAT, EtherNet/IP, Modbus TCP/RTU, CANopen u. a.
📐 Gemeinsame Daten
- Push-in-Federklemmen, DIN-Schiene 35 mm
- Betrieb −35 °C bis +70 °C (waagerecht), −35 °C bis +60 °C (senkrecht), Lagerung −40 °C bis +85 °C
- IP20, Systembus-Versorgung über die SPS bzw. den Buskoppler
Wichtig: Am Ende jedes Modulstrangs – an der SPS C3351 / C4374 oder an einem CN-Buskoppler – sitzt immer das Endmodul CT-5801. Odot führt es als Pflichtmodul.
