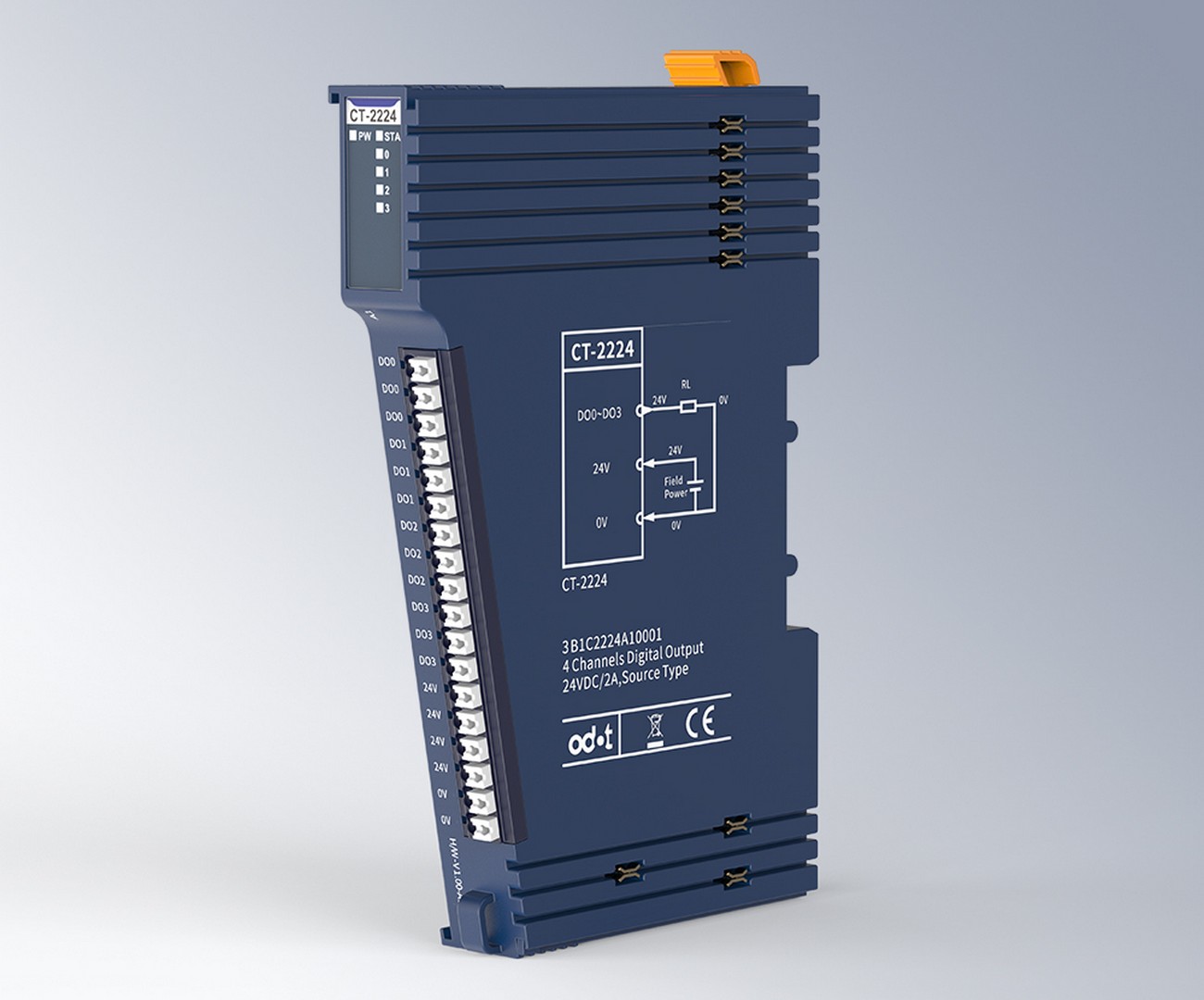

Odot CT-2224 – 4 Digitalausgänge Transistor 24 V DC / 2,2 A (PNP), C-Serie
- 4 bis 32 Kanäle
- PNP/NPN, Transistor & Relais
- Push-in-Federklemmen
- −35 °C bis +70 °C
53,99 €*
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Passende SPS
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Mehr aus der Serie
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Endmodul
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Kunden haben sich auch angesehen
Kunden haben sich auch angesehen
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Mehr digitale Ein- und Ausgänge für deine Odot C-Serie – vom kompakten 4-Kanal-Modul bis zu 32 Kanälen pro Steckplatz. Wähle die Variante, die zu deinen Sensoren und Lasten passt: PNP oder PNP/NPN, Transistor oder Relais, 24 V DC oder 230 V AC.
🏭 Typische Einsätze
- Viele Signale auf wenig Platz: 32 Kanäle auf 14 mm Breite (CT-124H / CT-222H mit 34-pol. Stecker und externem Klemmblock) oder auf 27 mm mit Federklemmen (CT-124D / CT-222D).
- Lasten direkt schalten: Relaisausgänge bis 3 A / 30 V DC oder 2 A / 250 V AC, Transistorausgänge bis 2,2 A pro Kanal.
- Netzspannung erfassen: CT-1314 mit 4 Eingängen 230 V AC.
- Gemischte Aufgaben: CT-623F mit 8 Ein- und 8 Ausgängen in einem Modul.
Module mit „separate Versorgung“ haben eine eigene Feldeinspeisung – praktisch, wenn Ausgänge getrennt abgesichert oder abgeschaltet werden sollen.
🔌 Passt zu
- Odot SPS C3351 und C4374 (CODESYS 3.5), bis zu 32 Module direkt rechts an der CPU
- Odot CN-Buskoppler für Remote I/O – PROFINET, EtherCAT, EtherNet/IP, Modbus TCP/RTU, CANopen u. a.
📐 Gemeinsame Daten
- Push-in-Federklemmen, DIN-Schiene 35 mm
- Betrieb −35 °C bis +70 °C (waagerecht), −35 °C bis +60 °C (senkrecht), Lagerung −40 °C bis +85 °C
- IP20, Systembus-Versorgung über die SPS bzw. den Buskoppler
Wichtig: Am Ende jedes Modulstrangs – an der SPS C3351 / C4374 oder an einem CN-Buskoppler – sitzt immer das Endmodul CT-5801. Odot führt es als Pflichtmodul.
