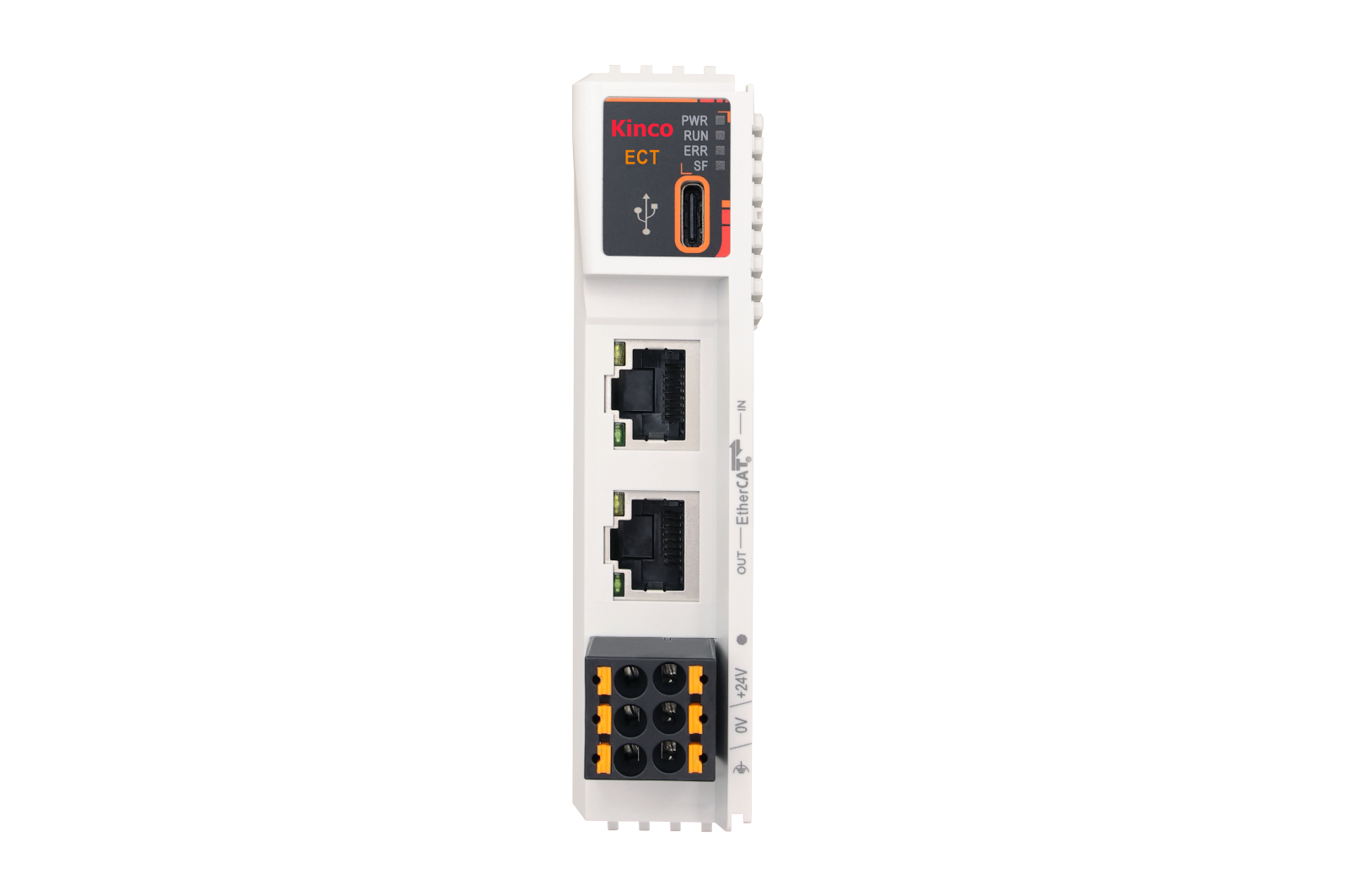

Kinco EtherCAT-Buskoppler (mit Endabdeckung) für Kinco RP20-Module
- EtherCAT, DC-Sync ab 1 ms
- Bis zu 16 RP20-Module
- 2 × RJ45 (EtherCAT IN/OUT)
- Modul-Scan in CODESYS
- −20 °C bis +55 °C
108,80 €*
% 108,80 €* (0% gespart)Sofort verfügbar
Lieferzeit: 3 bis 5 TagePassende Erweiterungen
Versandfertig in 30 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Kunden kauften auch
Kunden kauften auch
Sofort verfügbar, Lieferzeit: 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Sofort verfügbar, Lieferzeit: 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Kunden haben sich auch angesehen
Kunden haben sich auch angesehen
Sofort verfügbar, Lieferzeit: 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Sofort verfügbar, Lieferzeit: 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Du willst E/A dort anschließen, wo die Signale entstehen, und deine Steuerung ist EtherCAT-Master? Der Kinco RP20C-ECT macht aus bis zu 16 Modulen der RP20-Serie eine EtherCAT-Remote-E/A-Station. Statt jeden Sensor einzeln bis in den Schaltschrank zu verdrahten, führst du nur noch ein Netzwerkkabel und die 24-V-Versorgung zur Station.
🏭 Typische Einsatzfelder
Remote-E/A für die Kinco AK840M: Die AK840M steuert EtherCAT-Servoachsen und bindet über den RP20C-ECT zusätzlich E/A-Stationen an, auf demselben Bus wie die Antriebe.
Dezentrale Stationen an der Maschine: Förderstrecken, Portale oder Dosierstationen bekommen ihre E/A direkt vor Ort. Bis 100 m zwischen zwei Busteilnehmern.
Zusätzliche E/A an einer vorhandenen EtherCAT-Steuerung: Die Kanäle reichen nicht mehr? Der RP20C-ECT kommt als weiterer Teilnehmer in den bestehenden Strang, die Steuerung bleibt.
Gemischte Signale an einer Station: Digital, analog und Temperatur in beliebiger Kombination, bis zu 16 Module an einem Koppler.
🖥️ Technische Kerndaten
Erweiterung: bis zu 16 RP20-Module über den internen K-BUS (100 MBit/s).
Versorgung: 24 V DC ±20 % (19,2 – 28,8 V DC), Eigenbedarf 2,5 W, maximal 20 W bei Volllast.
Busstrom für die Module: 2,0 A bei 5 V, bei 55 °C maximal 1,6 A.
Schutz am Versorgungseingang: Überstrom, Verpolung, Überspannung (Surge).
Diagnose: LEDs PWR, RUN, ERR und SF; Fehlercodes im Objektverzeichnis (0x3010, 0x3012), in CODESYS über „Online CoE“ lesbar.
Service: USB-C für Firmware-Update.
🔌 EtherCAT-Schnittstelle
Protokoll: EtherCAT-Slave mit 100 MBit/s.
Synchronisation: DC-Sync (minimale Zykluszeit 1 ms), SM-Sync und FreeRun.
Anschluss: EtherCAT IN und EtherCAT OUT über 2 × RJ45, Belegung nach Ethernet-Standard (ISO/IEC 8802-3). Kabel mindestens CAT5, CAT5e empfohlen.
Leitungslänge: bis 100 m zwischen zwei EtherCAT-Teilnehmern.
Gerätebeschreibung: eine ESI-Datei (XML) für den Koppler und alle RP20-Module.
🔗 Kompatibilität und passende Module
Der RP20C-ECT arbeitet an jedem EtherCAT-Master, der ESI-Dateien einbindet. Im Handbuch zeigt Kinco die Inbetriebnahme mit CODESYS V3.5.19. Passende Steuerung aus dem Kinco-Programm ist die AK840M mit nativem EtherCAT.
RP20 Digital-Module: 8 oder 16 Kanäle, Transistor oder Relais.
RP20 Analog-Module: Spannung und Strom, Ein- und Ausgänge.
RP20 Temperatur-Module: Pt100, Pt1000, Cu50 oder Thermoelement.
RP20-PW Spannungsversorgungsmodul: zusätzlicher Busstrom für große Stationen.
Arbeitet deine Steuerung mit CANopen, ist der RP20C-CAN der passende Koppler.
⚠️ Gut zu wissen vor der Inbetriebnahme
Module per Scan oder von Hand: Am angeschlossenen Koppler liest CODESYS die Module per Scan ein. Legst du sie von Hand an, muss die Reihenfolge der tatsächlichen Steckreihenfolge entsprechen, sonst kommt keine Kommunikation zustande.
Busstrom nachrechnen: Jedes RP20-Modul braucht 135 bis 160 mA aus dem K-BUS. 16 Digitalmodule kommen schon auf rund 2,2 A, mehr als die 2,0 A des Kopplers. Liegt die Summe über 2,0 A (bei 55 °C über 1,6 A), gehört ein RP20-PW Spannungsversorgungsmodul in die Station.
🏷️ Hersteller und Normen
Kinco Automation entwickelt SPS, HMI und Antriebstechnik. Der RP20C-ECT ist CE-zertifiziert. EMV-Störfestigkeit nach IEC 61131-2, Zone B: ESD 8 kV Luft und 4 kV Kontakt, Burst 2 kV am Versorgungsanschluss. Betrieb −20 °C bis +55 °C, Lagerung −40 °C bis +70 °C, 10 bis 95 % relative Feuchte ohne Betauung, bis 2.000 m Höhe.
🔧 Montage und Lieferumfang
Montage: 35-mm-DIN-Schiene (1 mm Schienenstärke) mit Federriegel. Die Module rasten über obere und untere Führungen seitlich an. Endklammern links und rechts sichern die Station gegen Verrutschen.
Versorgung durchschleifen: zwei intern verbundene 24-V-Klemmengruppen.
Abmessungen: 24,3 × 100 × 80 mm (B × H × T), ca. 120 g, passive Kühlung, IP20.
Lieferumfang: RP20C-ECT mit Endabdeckung. Handbuch und ESI-Datei stellt Kinco zum Download bereit.
