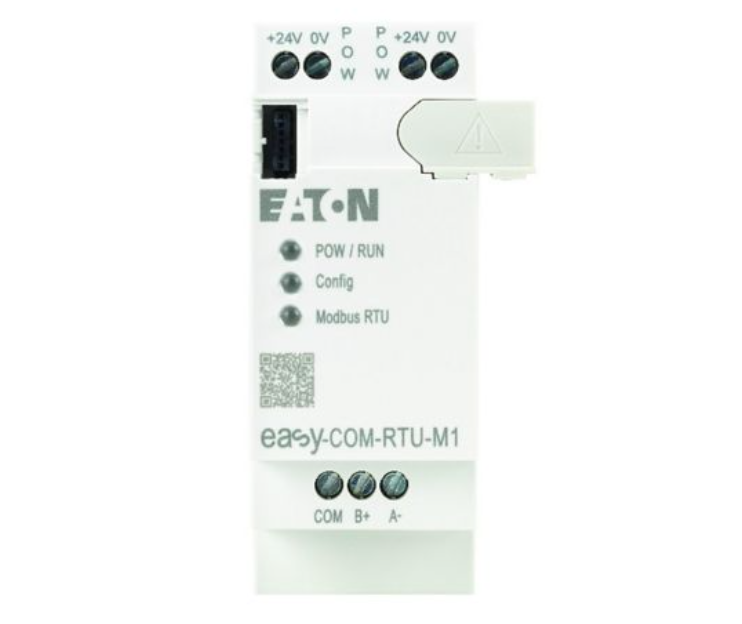

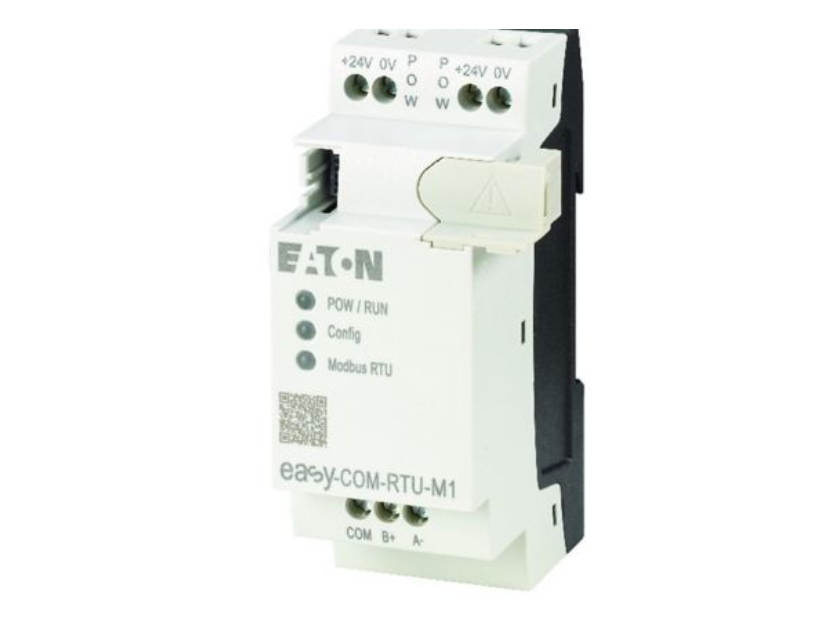

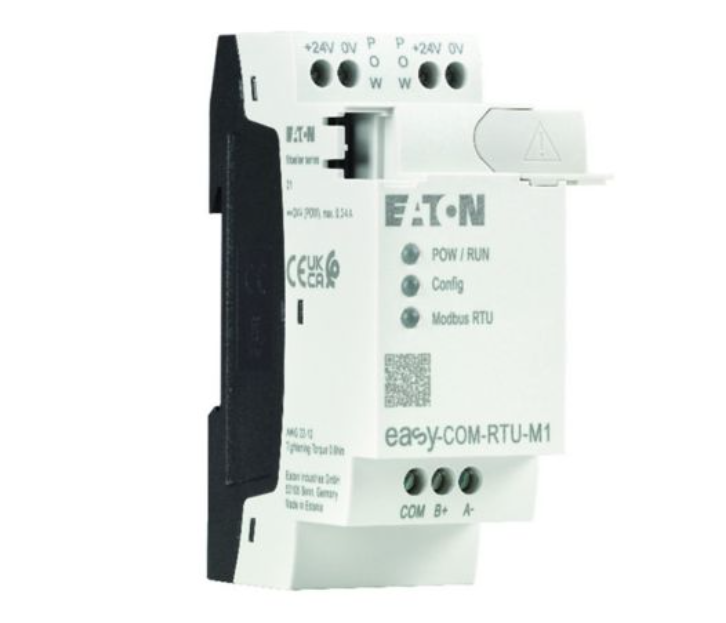

Eaton Easy E4 Kommunikationserweiterung COM-RTU M1
102,24 €*
Sofort verfügbar
Lieferzeit: 3 bis 5 TageWer ein Eaton easyE4-Steuerrelais mit seriellem Modbus RTU verbinden möchte – etwa um Frequenzumrichter, Energiezähler oder andere Modbus-fähige Feldgeräte anzusprechen – ergänzt das Grundgerät mit dem EASY-COM-RTU-M1. Das Kommunikationsmodul wird links neben dem Grundgerät auf die Hutschiene gesetzt und über den easyCOM-Steckverbinder mit ihm gekoppelt.
Das Modul beherrscht beide Betriebsarten: Master/Client (das easyE4 steuert die Feldgeräte) und Slave/Server (das easyE4 wird von einem übergeordneten System angesprochen). Damit deckt es typische Anwendungsfälle vom dezentralen Stand-alone-Regler bis zur Anbindung an ein SCADA-System ab.
🏭 Typische Einsatzfelder
Master-Modus – Feldgeräte anbinden: Frequenzumrichter (z.B. Kinco KC100, INVT GD20), Energiezähler, Sensoren oder Aktoren mit Modbus-RTU-Schnittstelle direkt über das easyE4 ansteuern und auslesen.
Slave-Modus – Daten weitergeben: Das easyE4 als untergeordnete Einheit in eine bestehende SCADA-, Leitstand- oder Building-Management-Lösung integrieren.
Heterogene Anlagen: Geräte verschiedener Hersteller über ein einheitliches Protokoll vernetzen – ohne Gateway-Aufwand.
⚙️ Voraussetzungen und Kompatibilität
Grundgerät: Eaton easyE4 ab Hardware-Generation 05 (verfügbar ab 04/2021) mit Firmware V1.40 oder neuer. Hardware-Generation 08 ist voll kompatibel.
Konfiguration: Über easySoft 8 – inklusive Modbus-Mapping und Diagnose
Engineering: Modul-Firmware V1.01 (Release Notes MZ049016EN) bringt Stabilitäts- und Funktionsverbesserungen
⚡ Technische Eckdaten
Versorgung: 24 V DC (zulässig 20,4 – 28,8 V), Leistungsaufnahme 1 W
Anschluss zum Grundgerät: easyCOM-Steckverbinder (links anreihbar)
Anschluss zum Bus: Schraubklemme RS-485
Protokoll: Modbus RTU – sowohl Master (Client) als auch Slave (Server) konfigurierbar
🏷️ Hersteller und Normen
Hersteller ist Eaton (Moeller-Serie). Das Modul ist CE-zertifiziert und nach UL Listed (Akte E205091), CSA, EN 50178, EN 61010, EN 61131-2 sowie EN 61000-6-2/-3 geprüft. Zusätzlich UL Hazardous Location Class I Division 2.
🔧 Montage und Lieferumfang
DIN-Hutschienen-Montage (35 mm gemäß IEC/EN 60715), links neben dem easyE4-Grundgerät. Schraubklemmen für 0,2 – 4 mm² eindrähtig bzw. 0,2 – 2,5 mm² feindrähtig mit Aderendhülse.
Maße: 36 × 90 × 58 mm (B × H × T), Gewicht 0,1 kg, Schutzart IP20.
Empfohlene Kombination: Mit dem EASY-E4-UC-12RC1 (HW V08) entsteht eine vollständige Modbus-RTU-fähige Nano-PLC mit Display und Ethernet.
