Kinco SMC Servomotor DC 48V – 3000 rpm, 2500 P/R Inkrementalgeber
- DC 48 V – direkt aus Batterie oder Gleichspannungsversorgung
- 200 W bis 1.000 W in einer Variantenfamilie
- IP65 Gehäuseschutz, Isolationsklasse F
- 2.500 P/R Inkrementalgeber, magnetisch – robust ohne Glasscheibe
- Passend zum Kinco FD1X5S Servoregler (EtherCAT, CANopen, PROFINET)
Kunden haben sich auch angesehen
Kunden haben sich auch angesehen
🏭 Für wen ist dieser Motor – und was wird damit gebaut?
Wer eine kompakte, leistungsstarke Servoachse für 48-V-Systeme aufbauen möchte, ohne auf ein proprietäres Hochvolt-Ökosystem angewiesen zu sein, findet in der Kinco SMC-Baureihe einen direkt einsetzbaren Niedervolt-Servomotor. Die Motoren sind auf den Kinco FD1X5S-Servoregler abgestimmt und eignen sich überall dort, wo DC-Versorgung vorhanden ist und Bauraum zählt.
🏭 Typische Einsatzfelder
Autonome mobile Roboter (AMR/AGV): DC-48-V-Versorgung direkt aus der Fahrzeugbatterie, kompakter Flansch (60 mm / 80 mm) passt in enge Antriebseinheiten. Die Bremsvariante sichert die Position bei Stromausfall.
Kollaborative Roboter und Gelenkachsen: Niedriges Massenträgheitsmoment (Small Inertia) sorgt für schnelle Reaktion und weiches Regelverhalten – wichtig für sicherheitskritische Achsen nahe am Bediener.
Maschinen mit DC-Busversorgung: Verpackungsanlagen, Textilmaschinen oder Laborautomaten, die bereits mit 48-V-DC-Bus arbeiten – kein Transformator, kein Netzteil zusätzlich nötig.
Retrofit von Schrittmotorachsen: Gleicher Flansch wie viele Schrittmotoren (NEMA 23/34-kompatible Bohrbilder bei 60 mm / 80 mm), deutlich höheres Drehmoment bei gleicher Baugröße, geschlossener Regelkreis.
🖥️ Technische Eckdaten im Überblick
Versorgungsspannung: DC 48 V (über FD1X5S-Regler, Eingangsspannung 24–60 V DC)

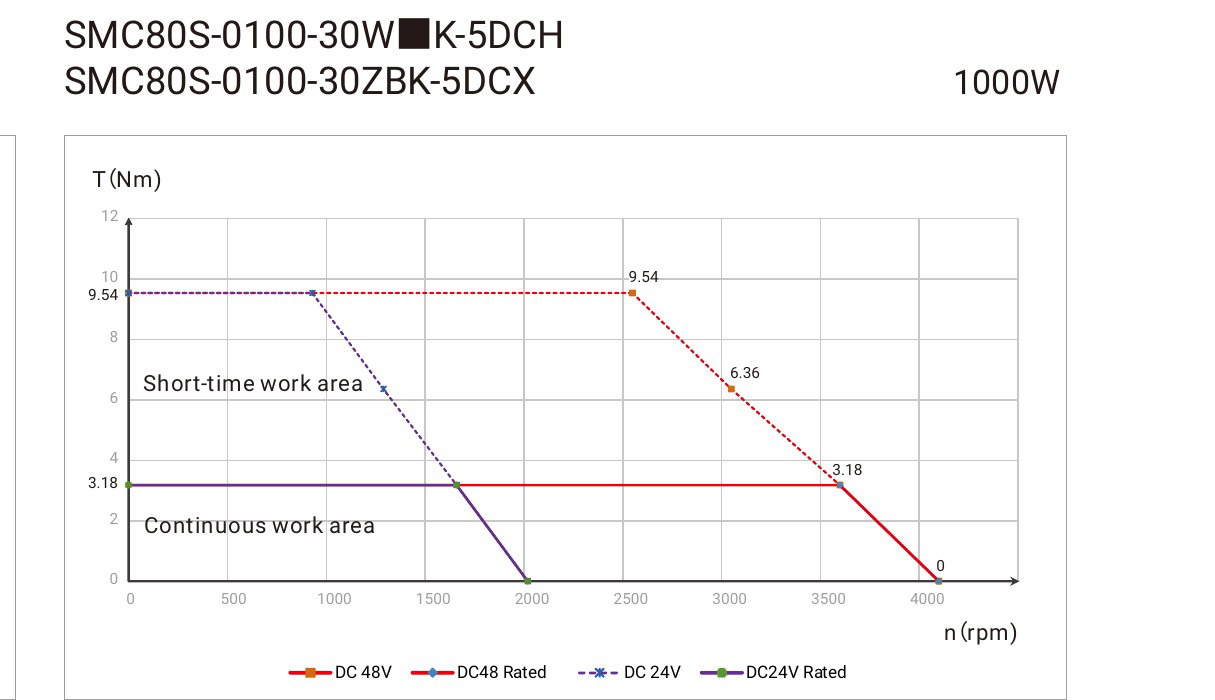

Nenndrehzahl: 3.000 rpm | Maximaldrehzahl: 3.960–4.300 rpm (je nach Leistungsstufe)
Nenndrehmomente: 0,64 Nm (200 W) · 1,27 Nm (400 W) · 1,91 Nm (600 W) · 2,39 Nm (750 W) · 3,18 Nm (1.000 W)

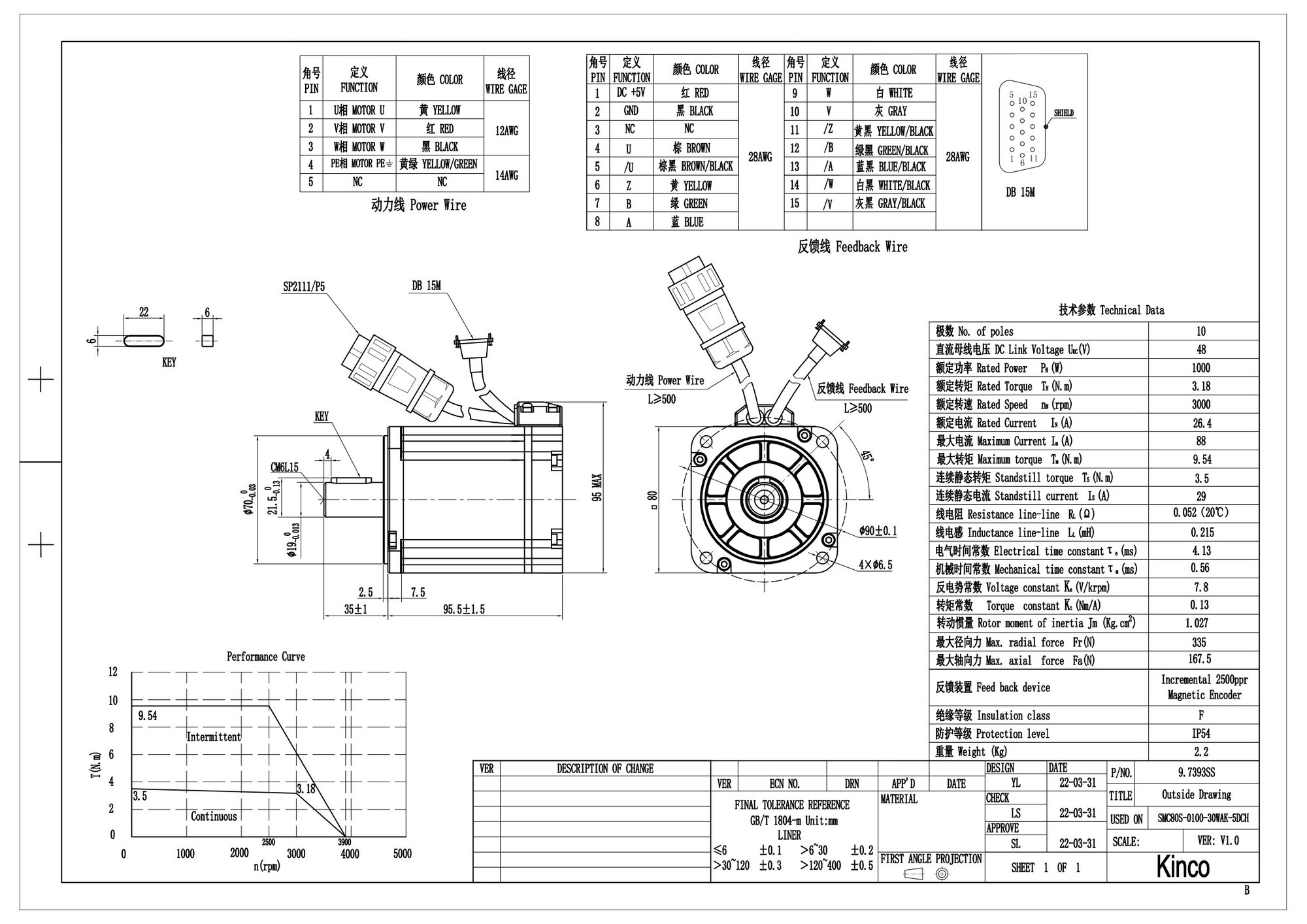

Flanschgröße: 60 × 60 mm (200 W–600 W) · 80 × 80 mm (750 W–1.000 W)
Encoder: Inkrementalgeber magnetisch, 2.500 P/R (5 V, Differentialsignal A/B/Z)
Isolationsklasse: F (bis 155 °C Wicklungstemperatur)
Schutzart: IP65 (Gehäuse) · IP54 (Wellendurchführung ohne Öldichtring)
Kühlung: Vollständig geschlossen, Eigenkühlung (kein Lüfter)
Umgebungstemperatur Betrieb: –20 °C bis +40 °C
🔌 Bremsvariante: wann sinnvoll?
Die Variante „Mit Bremse" enthält eine integrierte Haltebremse (24 V DC). Sie greift ausschließlich im stromlosen Zustand – also bei Stromausfall oder gesteuertem Abschalten – und hält die Position mechanisch. Typische Anwendungen: Vertikalachsen, Robotergelenke, Hebeanlagen. Für reine Horizontalachsen ohne Absturzrisiko genügt die Standardvariante ohne Bremse.
🔗 Passender Servoregler: Kinco FD1X5S
Die SMC-Motoren sind auf den Kinco FD1X5S-Servoregler abgestimmt. Der Regler unterstützt RS-485/Modbus, CANopen, EtherCAT und PROFINET – je nach Ausführung. Konfiguration per USB und kostenloser PC-Software (Kinco Servo Tool). Die SMC-Motoren werden vom Regler automatisch erkannt (automatische Parameteridentifikation).
🏷️ Hersteller und Zuverlässigkeit
Kinco Automation ist seit 1996 in der Industrieautomation tätig und seit 2020 an der Shanghaier Börse notiert. Die SMC-Baureihe ist CE- und RoHS-konform und für den Einsatz in der EU zugelassen. Kinco-Servoantriebe sind bei zahlreichen spstiger-Kunden in Deutschland im Einsatz.
🔧 Montage und Lieferumfang
Lieferung ohne Kabel – Anschlusskabel (Leistung und Encoder) sind separat erhältlich und auf die jeweilige Länge konfektioniert. Flanschmontage per 4 Schrauben. Wellenseitig Passfeder inklusive. Empfohlenes Gegenstück: Kinco FD1X5S-Servoregler (separat erhältlich).
