Kinco F2070E 7" Future 2 Series HMI-Touchpanel mit 1024 × 600
- 1024 × 600 Pixel, 450 cd/m²
- 3 COM-Ports (RS232/485/422)
- OPC UA Server & Client
- VPN-Fernwartung integriert
- IP65, Three-Proof-Coating
299,00 €*
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Passende Programmiersoftware
Wer ein 7"-Bediengerät mit echter HD-Auflösung sucht und mit einem Netzwerkanschluss auskommt, bekommt im Kinco F2070E das preiswerteste Gerät der F2-Premiumserie — mit dem höher auflösenden Display der beiden 7-Zöller, drei seriellen Schnittstellen und der kostenlosen Projektiersoftware DToolsPro.
🏭 Typische Einsatzfelder
Serielle Bestandsanlage anbinden: Drei COM-Ports — RS-232, RS-485 und RS-422 — decken alte Umrichter, Waagen, Zähler und Modbus-RTU-Teilnehmer gleichzeitig ab. Der günstigste Einstieg der Serie mit drei seriellen Schnittstellen.
Retrofit ohne Steuerungstausch: Über 60 SPS-Treiber sind in DToolsPro enthalten — Siemens S7, Mitsubishi MELSEC, Beckhoff TwinCAT. Die vorhandene Steuerung bleibt, nur die Bedienoberfläche wird neu.
Kompakte Maschinen und Sondermaschinenbau: 192 × 138 mm Ausschnitt und 37 mm Bautiefe passen auch in flache Schaltschranktüren und schmale Bedienpulte.
Raue Umgebung: Durchgehende Schutzbeschichtung der Platine (Three-Proof), -10 bis +60 °C und IP65 an der Front — auch für Feuchte- und Staubbereiche.

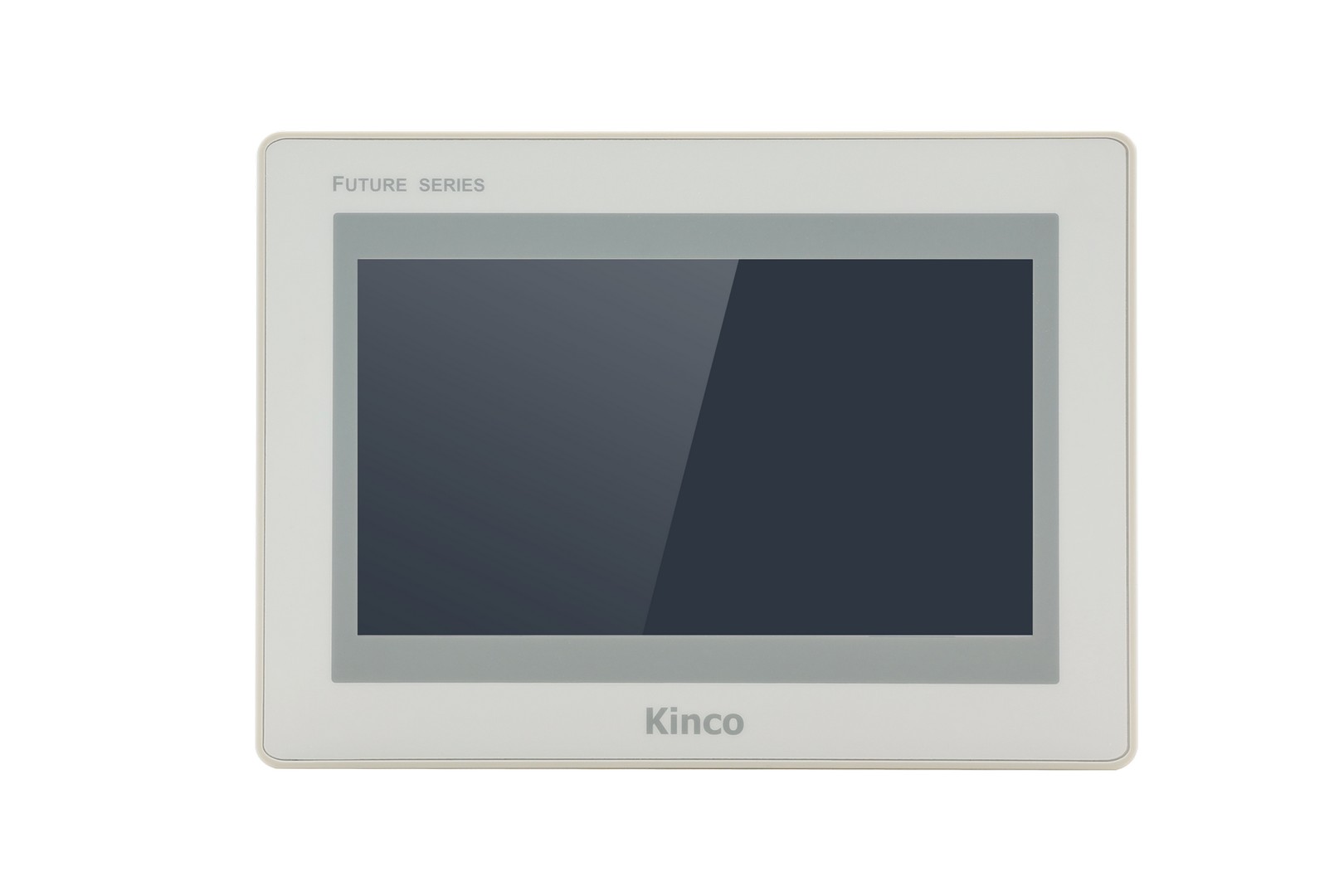

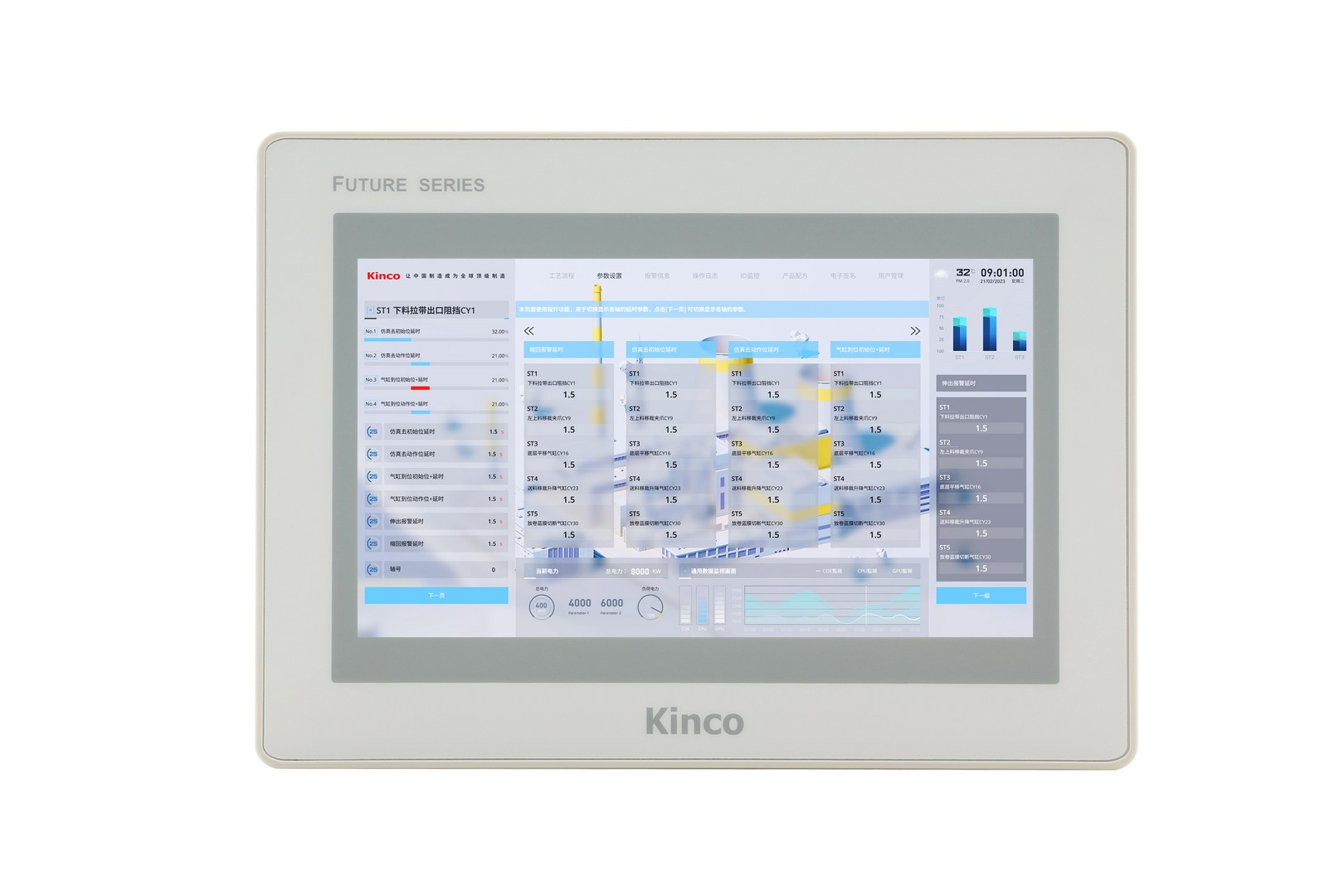

🖥️ Display und Leistung
Das 7"-TFT mit 1024 × 600 Pixel ist die höhere Auflösung der beiden F2-Siebenzöller — auf gleicher Fläche passen rund 60 % mehr Bildpunkte als auf ein 800 × 480-Panel. Bei 450 cd/m² bleibt die Darstellung auch in hell ausgeleuchteten Hallen lesbar. Der Quad-Core-ARM mit 1,8 GHz und 1 GB RAM ist derselbe wie in den großen F2 — die Rechenleistung skaliert nicht mit der Displaygröße nach unten.
Auflösung: 1024 × 600 Pixel (16:9, HD)
Helligkeit: 450 cd/m² | Kontrast: 800:1 | Blickwinkel: 85° / 85° / 85° / 85°
Touch: 4-Draht resistiv, Oberflächenhärte 4H
CPU: Quad-Core ARM 1,8 GHz
Speicher: 1 GB RAM + 8 GB eMMC Flash
Echtzeituhr: integriert, per NTP synchronisierbar
🧤 Resistiver Touch: für Handschuhe und feuchte Umgebungen
Der resistive 4-Draht-Touch reagiert auf mechanischen Druck. Er funktioniert mit Arbeitsschutzhandschuhen, mit nassen Fingern und mit jedem beliebigen Stift — genau dort, wo kapazitive Panels aussteigen.
💡 Kein Multi-Touch, keine Wischgesten. Wer Pinch-to-Zoom in Trenddiagrammen braucht, nimmt Kinco F2100HE2-PX (10,1", kapazitiv).

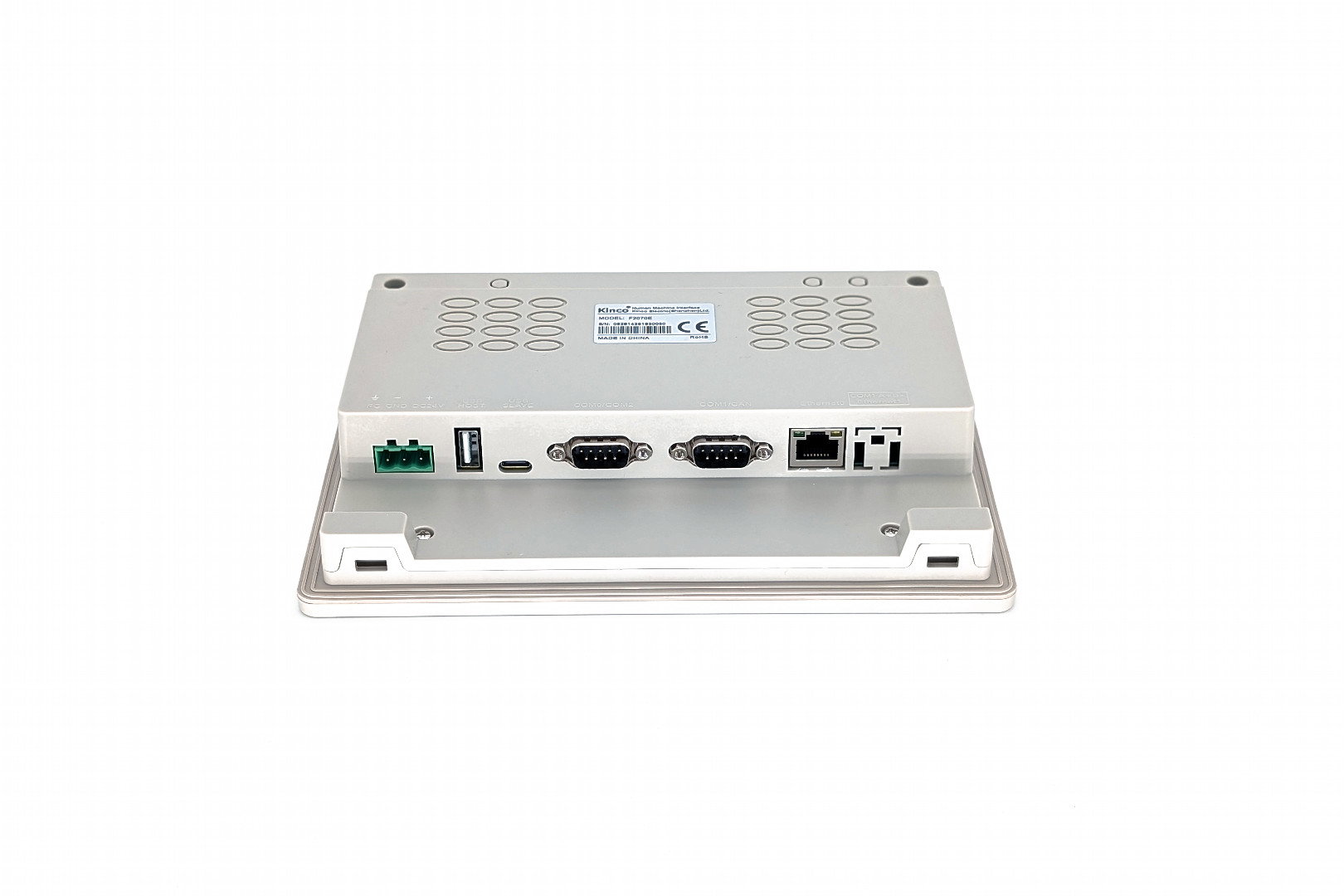

🔌 Schnittstellen und Konnektivität
Ethernet: 1 × 10/100 Mbit/s, RJ45
COM0 (3-in-1): RS-232, RS-485 und RS-422 in einem DB9-Anschluss — einer davon gleichzeitig nutzbar
COM1: RS-485/RS-422
COM2: RS-232
USB: 1 × USB-Host (Stick, Tastatur, Barcode-Scanner, Webcam) + 1 × USB-Slave (Programm-Download)
⚠️ F2070E oder F2070E2 — der Unterschied ist nicht die Modellnummer
Kinco verbaut im F2070E ein 1024 × 600-Display, im höher nummerierten F2070E2 aber nur 800 × 480. Das E2 steht für den zweiten Ethernet-Port, nicht für eine neuere Gerätegeneration — beide sind dieselbe Baureihe mit derselben CPU.
F2070E: 1024 × 600, 1 × Ethernet, 450 cd/m² — die schärfere Anzeige
F2070E2: 800 × 480, 2 × Ethernet (LAN0 mit Gigabit), 400 cd/m² — die Netztrennung
💡 HD und zwei getrennte Netze gibt es in 7 Zoll nicht. Wer beides braucht, wechselt die Baugröße: F2100E2 mit 10,1", 1024 × 600 und zwei LAN-Ports.
🌐 Protokolle und SPS-Kompatibilität
Wer Daten aus verschiedenen Quellen zusammenführen oder Anlagen herstellerübergreifend visualisieren möchte, nutzt die in Kinco DToolsPro enthaltenen Treiber direkt — ohne separaten Kommunikationsprozessor und ohne Lizenzkosten. Die Software ist kostenlos.
Modbus RTU (Client und Server) über RS-485/RS-422 — Standard für kompakte Maschinen und Bestandsanlagen
Modbus TCP (Client und Server) über Ethernet — für netzwerkfähige Steuerungen
OPC UA Server und Client — für herstellerübergreifende Vernetzung und MES-Anbindung
MQTT Publisher und Subscriber, BACnet IP, NTP
Siemens TIA Portal: symbolische Tags direkt einlesbar — kein manuelles Abtippen von Adressen
Herstellertreiber (Auswahl): Siemens S7-200/200 SMART/300/400/1200/1500 und LOGO!, Beckhoff TwinCAT, Mitsubishi MELSEC FX/FX5U/Q/iQ-R, Omron CJ/CS/CP/NJ/NX, Allen Bradley CompactLogix, Schneider Modicon, Delta DVP, Inovance, Panasonic FP, Xinje XC/XD/XL, CODESYS V3 — über 60 Treiber insgesamt
Fernwartung: integrierte VPN-Funktion, EdgeAccess 2.0 für Fernzugriff und SPS-Durchgriff
💡 Projekte aus der Vorgängersoftware DTools lassen sich in DToolsPro importieren.
🏷️ Hersteller und Zuverlässigkeit
Kinco Automation ist ein etablierter Hersteller mit jahrelanger Erfahrung in der Entwicklung von HMI und Antriebstechnik für den globalen Industriemarkt. Das F2070E ist CE-zertifiziert (EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019) und erfüllt die EMV-Anforderungen für den industriellen Einsatz in Europa. Kinco-HMI sind bei weit über 100 spstiger-Kunden in Deutschland im Einsatz.

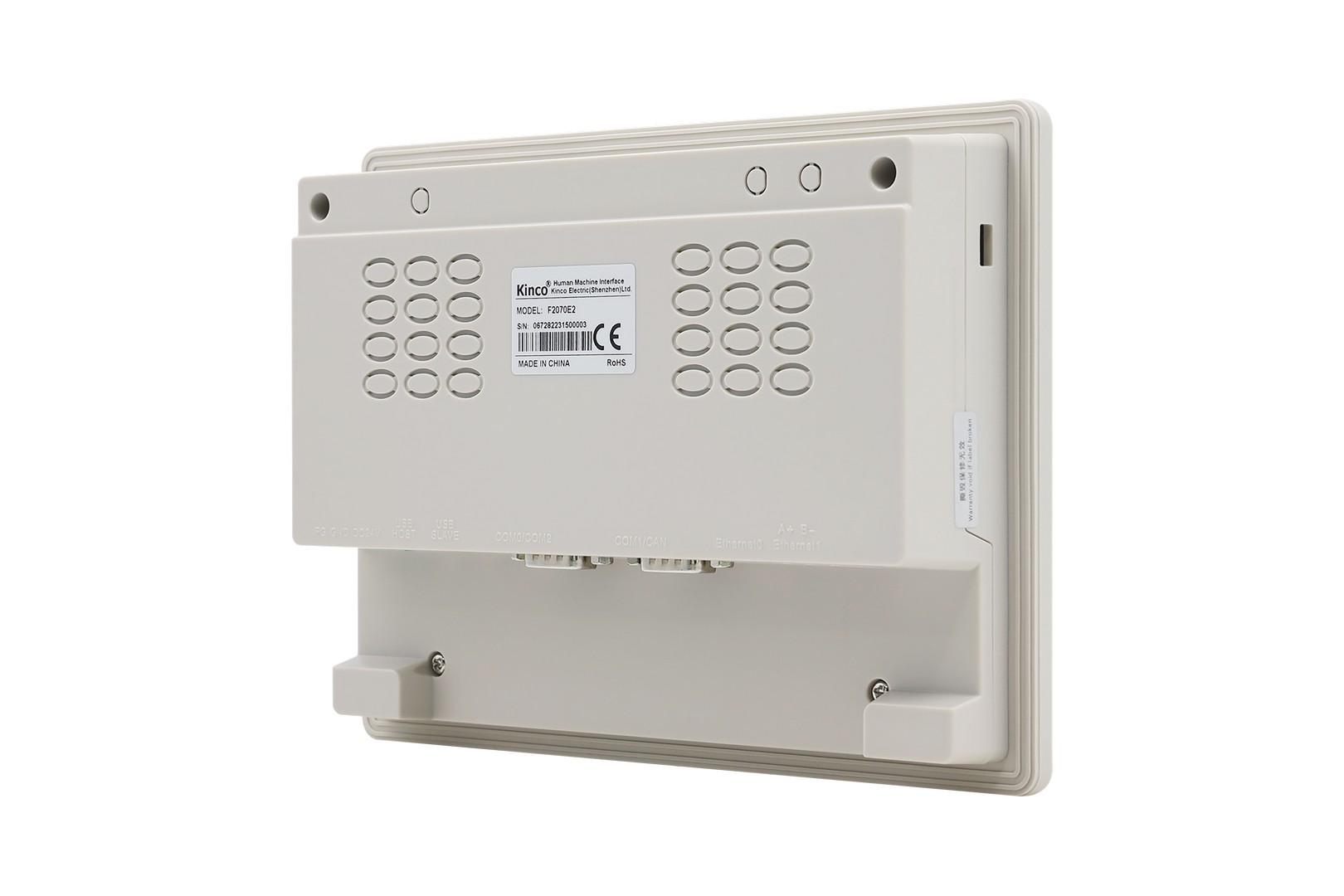

🔧 Montage, Umgebung und Lieferumfang
Gesamtabmessungen: 204 × 150 × 37 mm
Ausschnittmaß: 192 × 138 mm
Montage: Einschub in Schaltschranktür, Montageklammern werden mitgeliefert
Gehäuse: Technischer Kunststoff, Platine mit Schutzbeschichtung (Three-Proof-Coating)
Gewicht: 0,8 kg
Versorgung: 18 – 28 V DC, 7 W bei 24 V DC
Betriebstemperatur: -10 °C bis +60 °C
Lagertemperatur: -20 °C bis +60 °C
Luftfeuchtigkeit: 0 – 90 % RH, nicht kondensierend
Schutzart: IP65 (Front)
