Kinco F2100E2(UL) 10,1" Future 2 Series HMI-Touchpanel, UL für USA/Kanada
- UL-gelistet (E344264)
- 2 × Ethernet, LAN0 Gigabit
- 3 COM-Ports (RS232/485/422)
- isolierte Spannungsversorgung
- IP65, Three-Proof-Coating
435,00 €*
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Passende Programmiersoftware
Die UL-Variante des 10-Zoll-Arbeitspferds: Das Kinco F2100E2(UL) trägt die UL-Kennzeichnung für USA und Kanada. Zwei getrennte Netzwerke, drei serielle Schnittstellen, galvanisch getrennte Versorgung — technisch identisch zum F2100E2, nur eben für den Export.
🏭 Typische Einsatzfelder
Netztrennung mit Gigabit: LAN0 mit 10/100/1000 Mbit/s für das übergeordnete Netz, LAN1 mit 10/100 für das Maschinennetz — Standardfall im Maschinenbau.
Serielle Bestandsanlage plus Netzwerk: Drei COM-Ports binden Umrichter, Waagen und Modbus-RTU-Teilnehmer ein, während die Steuerung über Ethernet angebunden bleibt.
Retrofit ohne Steuerungstausch: Über 60 SPS-Treiber in DToolsPro, symbolische Tags direkt aus dem Siemens TIA Portal — die Bedienoberfläche wird neu, die SPS bleibt.
Fernwartung ohne Fremdgerät: Integrierte VPN-Funktion und EdgeAccess 2.0 — Zugriff auf das Panel und durchgereicht auf die SPS, ohne zusätzlichen Router im Schaltschrank.
🖥️ Display und Leistung
Das 10,1"-TFT mit 1024 × 600 Pixel und 350 cd/m² zeigt Prozessbilder in einer Größe, die auch aus zwei bis drei Metern Entfernung lesbar bleibt. Der Quad-Core-ARM mit 1,8 GHz und 1 GB RAM trägt Seiten mit vielen Echtzeitwerten ohne merkbare Verzögerung beim Bildwechsel.
Auflösung: 1024 × 600 Pixel (16:9-nah)
Helligkeit: 350 cd/m² | Kontrast: 500:1 | Blickwinkel: 70° / 70° / 60° / 60°
Touch: 4-Draht resistiv, Oberflächenhärte 4H
CPU: Quad-Core ARM 1,8 GHz
Speicher: 1 GB RAM + 8 GB eMMC Flash
Echtzeituhr: integriert, per NTP synchronisierbar
🧤 Resistiver Touch: für Handschuhe und feuchte Umgebungen
Der resistive 4-Draht-Touch reagiert auf mechanischen Druck. Er funktioniert mit Arbeitsschutzhandschuhen, mit nassen Fingern und mit jedem beliebigen Stift — genau dort, wo kapazitive Panels aussteigen.
💡 Kein Multi-Touch, keine Wischgesten. Wer Pinch-to-Zoom in Trenddiagrammen braucht, nimmt Kinco F2100HE2-PX (10,1", kapazitiv, Hochformat).

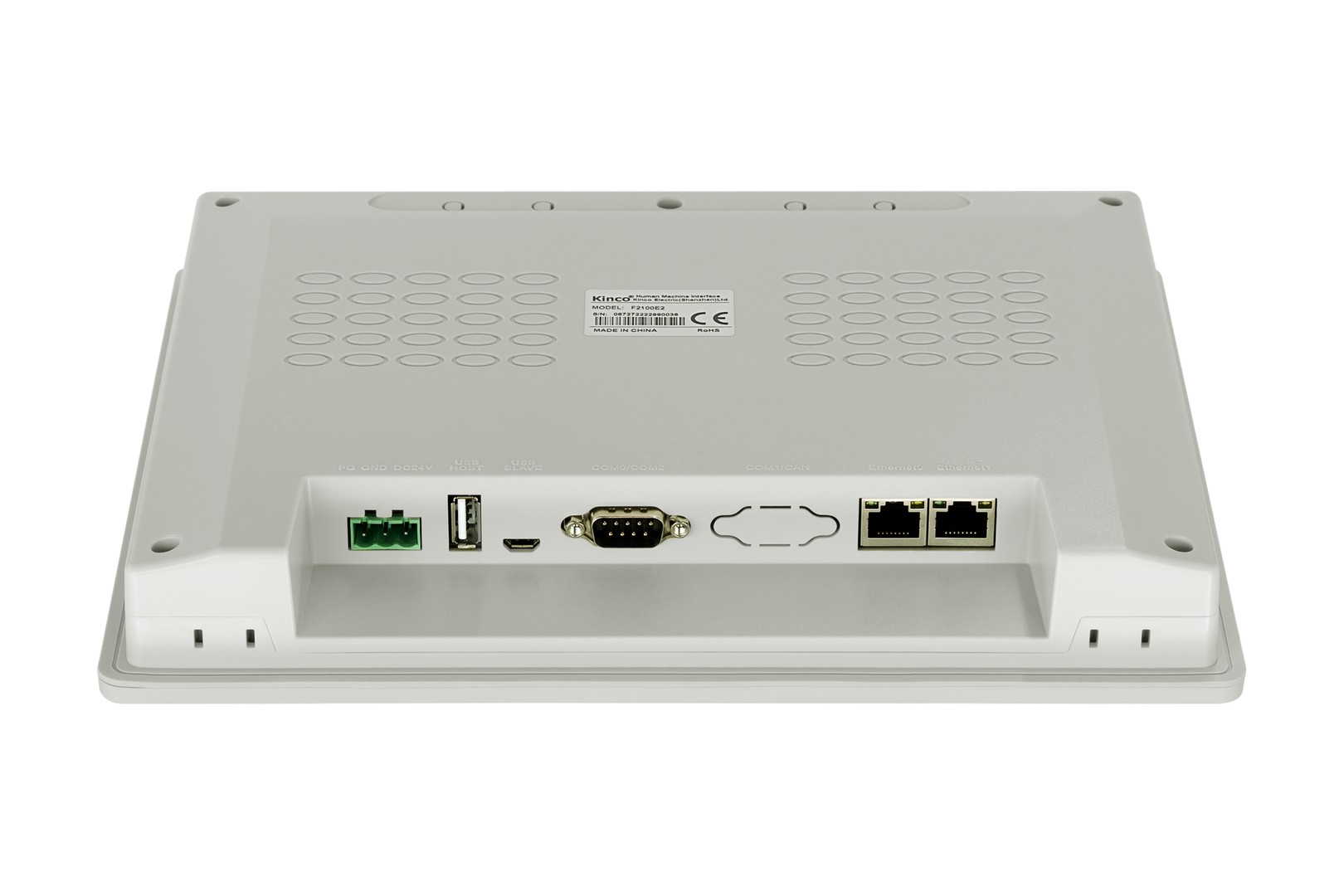

🔌 Schnittstellen und Konnektivität
Ethernet LAN0: 10/100/1000 Mbit/s (Gigabit), RJ45
Ethernet LAN1: 10/100 Mbit/s, RJ45 — zweiter unabhängiger Port für getrennte Netze
COM0 (3-in-1): RS-232, RS-485 und RS-422 in einem DB9-Anschluss — einer davon gleichzeitig nutzbar
COM1: RS-485/RS-422
COM2: RS-232
USB: 1 × USB-Host (Stick, Tastatur, Barcode-Scanner, Webcam) + 1 × USB-Slave (Programm-Download)
🇺🇸 UL für den Export in die USA und nach Kanada
Das ist die UL-gekennzeichnete Bestellvariante des F2100E2. Technisch identisch zum Standardmodell — der Unterschied liegt in der Kennzeichnung, die Ihre Maschine für den nordamerikanischen Markt braucht.
UL-Datei: E344264, Inhaber Kinco Electric (Shenzhen) Ltd.
USA: UL-Kategorie NRAQ — Programmable Controllers
Kanada: UL-Kategorie NRAQ7 — Programmable Controllers Certified for Canada
Norm: UL 61010-1 (Herstellerangabe)
💡 Für Maschinen, die in Europa bleiben, genügt das F2100E2 — gleiche Technik, günstiger.
⚠️ Prüfen Sie bei der Anlagenplanung, welche Kennzeichnung Ihr Kunde oder der abnehmende Versicherer tatsächlich verlangt. Wir schicken Ihnen die UL-Mappe zum Nachweis gerne vorab zu.
📦 Lieferbarkeit: Ganz normal hier im Shop bestellbar. Wir führen die UL-Varianten am Lager — ist eine gerade nicht vorrätig, verlängert sich die Lieferzeit entsprechend.
💡 Die 10-Zoll-Geräte der F2-Serie im Vergleich
F2100E2: 2 × Ethernet, 3 × COM, resistiv, isolierte Versorgung — der Standardfall
F2100E: 1 × Ethernet, 3 × COM, resistiv — günstiger, wenn ein Netz genügt
F2100HE2-PX: 800 × 1280 Hochformat, kapazitiver Glas-Touch, Metall, Audio-Ausgang
F2100E2 MAX: wie F2100E2, aber 64 GB Flash und 2 GB RAM
⚠️ Hinweis zur Versorgungsspannung: Ältere Kinco-Katalogausgaben nennen für das F2100E2 einen Bereich ab 10,8 V DC. Die aktuelle Herstellerangabe lautet 18 – 28 V DC. Für 12-V-Anwendungen bitte vor der Bestellung anfragen — wir klären das dann verbindlich mit Kinco.
🌐 Protokolle und SPS-Kompatibilität
Wer Daten aus verschiedenen Quellen zusammenführen oder Anlagen herstellerübergreifend visualisieren möchte, nutzt die in Kinco DToolsPro enthaltenen Treiber direkt — ohne separaten Kommunikationsprozessor und ohne Lizenzkosten. Die Software ist kostenlos.
Modbus RTU (Client und Server) über RS-485/RS-422 — Standard für kompakte Maschinen und Bestandsanlagen
Modbus TCP (Client und Server) über Ethernet — für netzwerkfähige Steuerungen
OPC UA Server und Client — für herstellerübergreifende Vernetzung und MES-Anbindung
MQTT Publisher und Subscriber, BACnet IP, NTP
Siemens TIA Portal: symbolische Tags direkt einlesbar — kein manuelles Abtippen von Adressen
Herstellertreiber (Auswahl): Siemens S7-200/200 SMART/300/400/1200/1500 und LOGO!, Beckhoff TwinCAT, Mitsubishi MELSEC FX/FX5U/Q/iQ-R, Omron CJ/CS/CP/NJ/NX, Allen Bradley CompactLogix, Schneider Modicon, Delta DVP, Inovance, Panasonic FP, Xinje XC/XD/XL, CODESYS V3 — über 60 Treiber insgesamt
Fernwartung: integrierte VPN-Funktion, EdgeAccess 2.0 für Fernzugriff und SPS-Durchgriff
💡 Projekte aus der Vorgängersoftware DTools lassen sich in DToolsPro importieren.
🏷️ Hersteller und Zuverlässigkeit
Kinco Automation ist ein etablierter Hersteller mit jahrelanger Erfahrung in der Entwicklung von HMI und Antriebstechnik für den globalen Industriemarkt. Das F2100E2(UL) ist CE-zertifiziert (EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019) und erfüllt die EMV-Anforderungen für den industriellen Einsatz in Europa. Für den Export in die USA und nach Kanada ist das Gerät unter der UL-Datei E344264 gelistet (UL-Kategorien NRAQ und NRAQ7, Programmable Controllers). Kinco-HMI sind bei weit über 100 spstiger-Kunden in Deutschland im Einsatz.

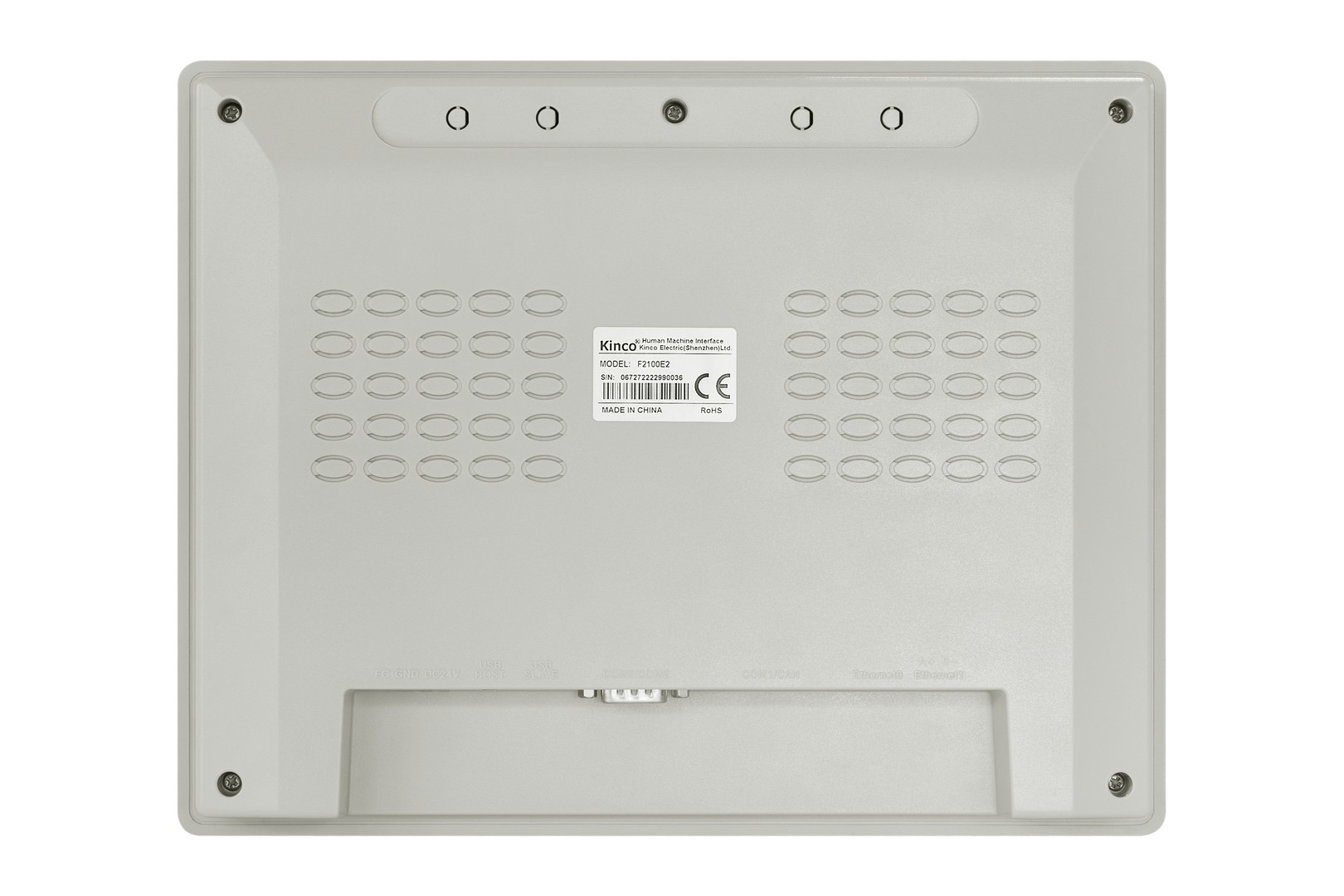

🔧 Montage, Umgebung und Lieferumfang
Gesamtabmessungen: 271 × 213 × 38 mm
Ausschnittmaß: 260 × 202 mm
Montage: Einschub in Schaltschranktür, Montageklammern werden mitgeliefert
Gehäuse: Technischer Kunststoff, Platine mit Schutzbeschichtung (Three-Proof-Coating)
Gewicht: 1,4 kg
Versorgung: 18 – 28 V DC, galvanisch getrennt, 7 W bei 24 V DC
Betriebstemperatur: -10 °C bis +60 °C
Lagertemperatur: -20 °C bis +60 °C
Luftfeuchtigkeit: 0 – 90 % RH, nicht kondensierend
Schutzart: IP65 (Front)
