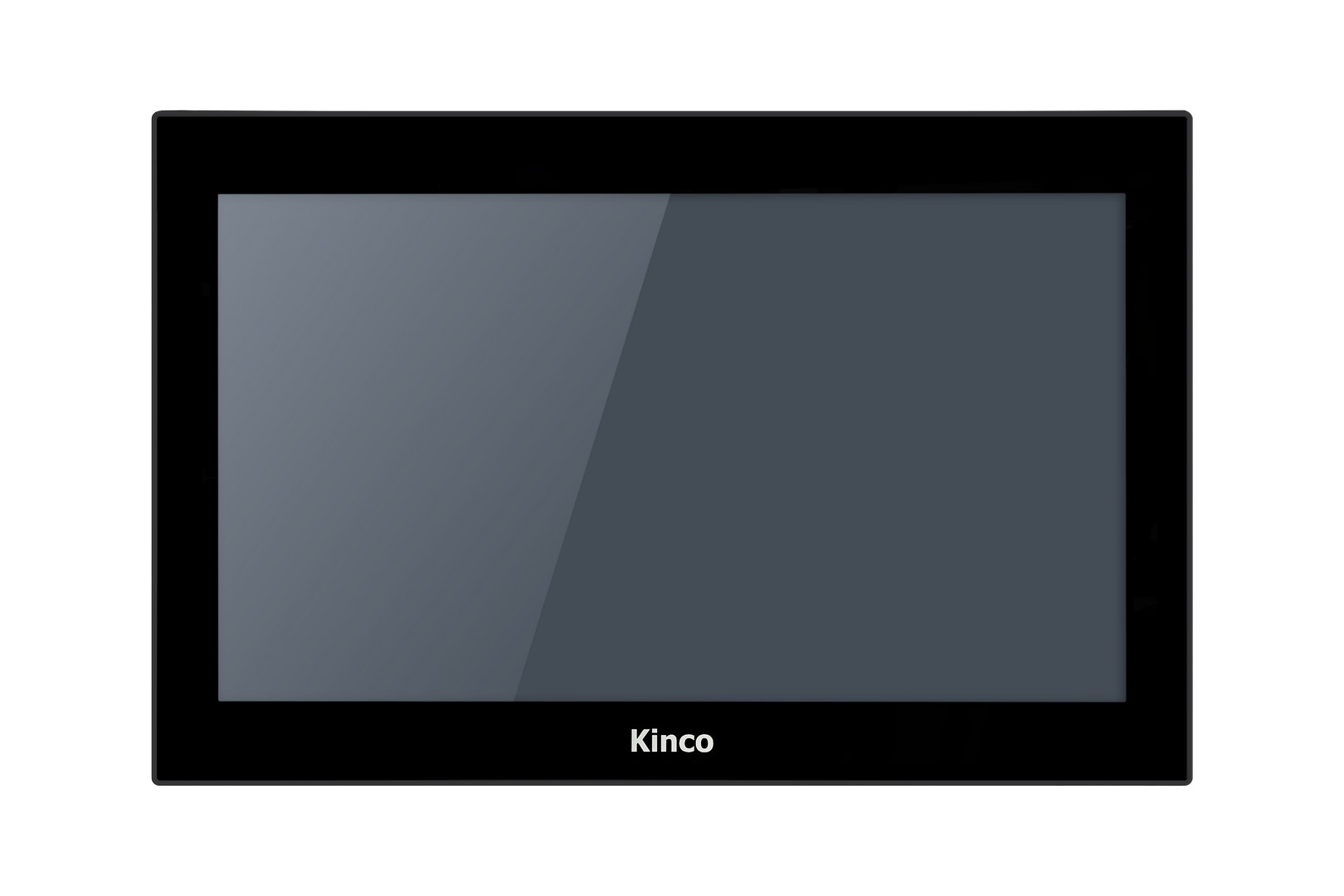

Kinco F2156E2-PX MAX 15,6" HMI kapazitiv, Full HD, 64 GB Flash, 2 GB RAM
- 64 GB Flash + 2 GB RAM
- 1920 × 1080 Full HD
- kapazitiver Glas-Touch, IP65
- 2 × Ethernet, LAN0 Gigabit
- nur 26 mm Bautiefe
789,00 €*
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Passende Programmiersoftware
Das Topmodell der F2-Serie ohne Sonderfunktion: Full HD auf 15,6 Zoll, kapazitiver Glas-Touch, 64 GB Flash und 2 GB RAM, zwei getrennte Netzwerke. Wenn alles gefordert ist außer einer Sicherheitsfunktion, ist das Kinco F2156E2-PX MAX das Gerät.
🏭 Typische Einsatzfelder
Neue Maschinen mit modernem Bedienkonzept: Pinch-to-Zoom in Trenddiagrammen, Wischen zwischen Seiten — Bediener kennen die Gesten vom Smartphone und brauchen keine Einweisung.
Netztrennung mit Gigabit: LAN0 mit 10/100/1000 Mbit/s für das übergeordnete Netz, LAN1 mit 10/100 für das Maschinennetz.
Bedienpult am Tragarm: VESA 100 × 100 mm und 26 mm Bautiefe — das flachste Gerät der Serie, das Metallgehäuse trägt die Last und schirmt ab.
Wechsel von einem älteren 15,6-Zöller: Ausschnitt 382 × 246 mm und VESA 100 × 100 mm entsprechen dem F2156E und F2156E2 — Panelwechsel ohne Blechbearbeitung.
🖥️ Display und Leistung
1920 × 1080 Pixel auf 15,6 Zoll bei 1000:1 Kontrast und 89° Blickwinkelstabilität in alle vier Richtungen. Auf dieser Fläche lassen sich Übersichtsbild, Alarmliste und Trenddiagramm gleichzeitig darstellen, ohne zwischen Ansichten zu schalten. Der Quad-Core mit 1,8 GHz und 1 GB RAM hält Seitenwechsel und Echtzeitwerte flüssig.
Auflösung: 1920 × 1080 Pixel (Full HD, 16:9)
Helligkeit: 300 cd/m² | Kontrast: 1000:1 | Blickwinkel: 89° / 89° / 89° / 89°
Touch: kapazitiver Multi-Touch auf gehärtetem Glas
CPU: Quad-Core ARM 1,8 GHz
Speicher: 2 GB RAM + 64 GB eMMC Flash
Echtzeituhr: integriert, per NTP synchronisierbar
👆 Kapazitiver Glas-Touch: Vorteile und Hinweise
Gehärtete Glasfront mit kapazitivem Multi-Touch. Pinch-to-Zoom, Wischen und gleichzeitiges Antippen mehrerer Punkte machen Diagrammansichten und Navigationskonzepte flüssig bedienbar — so wie es Bediener vom Smartphone kennen.
⚠️ Wichtiger Hinweis: Dicke Arbeitsschutzhandschuhe oder stark nasse Finger können die Erkennung beeinträchtigen. Für Handschuhpflicht oder Nassbereich das resistive Schwestermodell: Kinco F2156E2 (resistiv, sonst identisch).

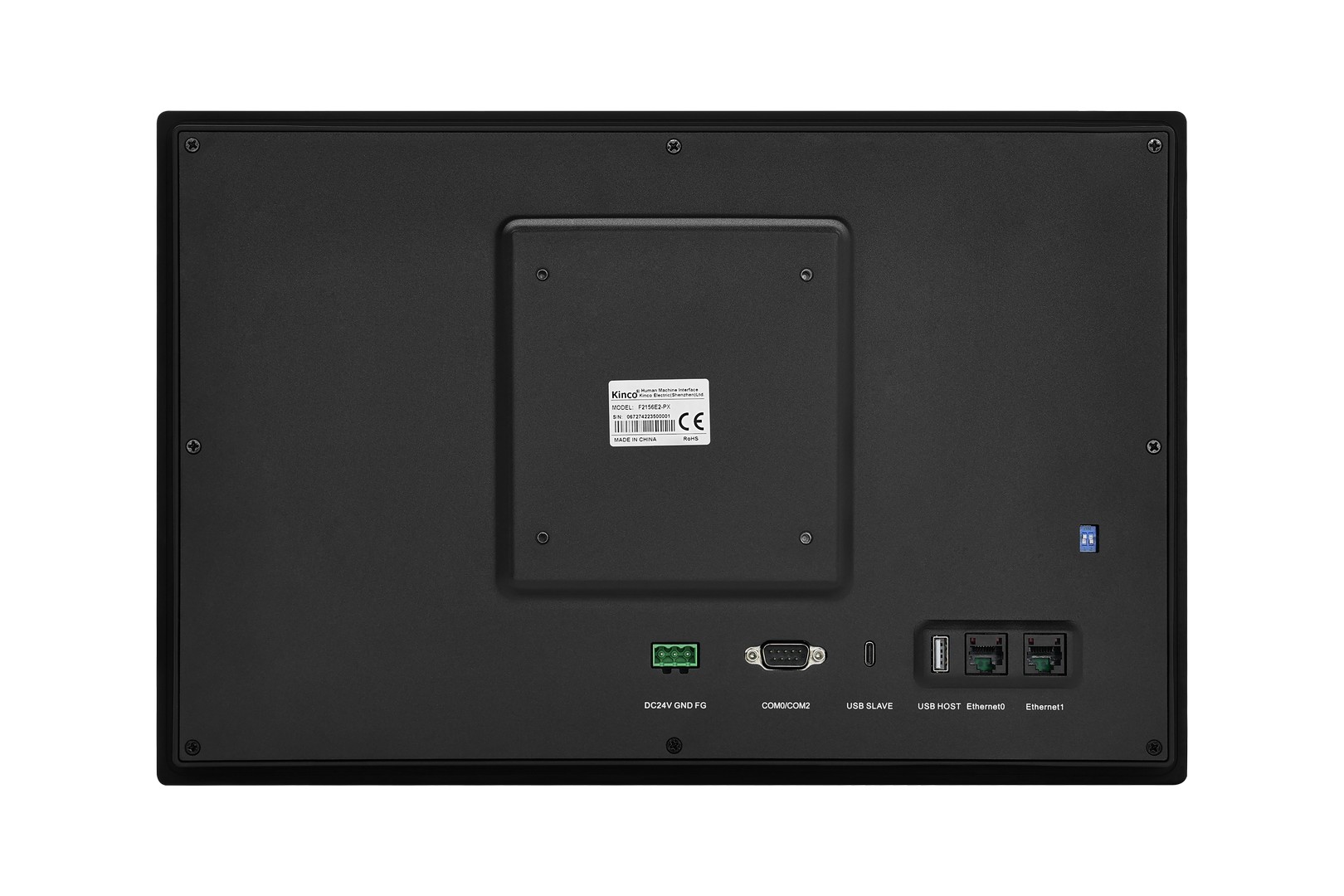

🔌 Schnittstellen und Konnektivität
Ethernet LAN0: 10/100/1000 Mbit/s (Gigabit), RJ45
Ethernet LAN1: 10/100 Mbit/s, RJ45 — zweiter unabhängiger Port für getrennte Netze
COM0 (3-in-1): RS-232, RS-485 und RS-422 in einem DB9-Anschluss — einer davon gleichzeitig nutzbar
COM2: RS-232
USB: 1 × USB-Host (Stick, Tastatur, Barcode-Scanner, Webcam) + 1 × USB-Slave (Programm-Download)
💾 MAX: 64 GB Flash und 2 GB RAM
Das MAX ist das Speicher-Upgrade des F2156E2-PX: 64 GB Flash statt 8 GB und 2 GB RAM statt 1 GB. Display, CPU, Gehäuse und Schnittstellen sind identisch.
Wann sich das lohnt:
Trendarchive über lange Zeiträume: Wer Messwerte über Monate im Gerät hält statt sie wegzuschreiben, füllt 8 GB schnell. 64 GB verschieben diese Grenze deutlich.
Rezeptverwaltung mit vielen Datensätzen: Hunderte Produktvarianten mit je dutzenden Parametern liegen dann komplett lokal — auch wenn das Netzwerk gerade weg ist.
Große Projekte mit vielen Bildern und Bitmaps: 2 GB RAM halten mehr Seiten gleichzeitig im Speicher, das Umschalten bleibt flüssig.
💡 Wann sich das nicht lohnt: Bei einer normalen Maschinenvisualisierung mit Bedienbildern, Alarmliste und kurzem Trendpuffer reichen 8 GB und 1 GB RAM aus. Dann ist das F2156E2-PX das wirtschaftlichere Gerät.
🌐 Protokolle und SPS-Kompatibilität
Wer Daten aus verschiedenen Quellen zusammenführen oder Anlagen herstellerübergreifend visualisieren möchte, nutzt die in Kinco DToolsPro enthaltenen Treiber direkt — ohne separaten Kommunikationsprozessor und ohne Lizenzkosten. Die Software ist kostenlos.
Modbus RTU (Client und Server) über RS-485/RS-422 — Standard für kompakte Maschinen und Bestandsanlagen
Modbus TCP (Client und Server) über Ethernet — für netzwerkfähige Steuerungen
OPC UA Server und Client — für herstellerübergreifende Vernetzung und MES-Anbindung
MQTT Publisher und Subscriber, BACnet IP, NTP
Siemens TIA Portal: symbolische Tags direkt einlesbar — kein manuelles Abtippen von Adressen
Herstellertreiber (Auswahl): Siemens S7-200/200 SMART/300/400/1200/1500 und LOGO!, Beckhoff TwinCAT, Mitsubishi MELSEC FX/FX5U/Q/iQ-R, Omron CJ/CS/CP/NJ/NX, Allen Bradley CompactLogix, Schneider Modicon, Delta DVP, Inovance, Panasonic FP, Xinje XC/XD/XL, CODESYS V3 — über 60 Treiber insgesamt
Fernwartung: integrierte VPN-Funktion, EdgeAccess 2.0 für Fernzugriff und SPS-Durchgriff
💡 Projekte aus der Vorgängersoftware DTools lassen sich in DToolsPro importieren.
🏷️ Hersteller und Zuverlässigkeit
Kinco Automation ist ein etablierter Hersteller mit jahrelanger Erfahrung in der Entwicklung von HMI und Antriebstechnik für den globalen Industriemarkt. Das F2156E2-PX MAX ist CE-zertifiziert (EN IEC 61000-6-2:2019, EN IEC 61000-6-4:2019) und erfüllt die EMV-Anforderungen für den industriellen Einsatz in Europa. Kinco-HMI sind bei weit über 100 spstiger-Kunden in Deutschland im Einsatz.
🔧 Montage, Umgebung und Lieferumfang
Gesamtabmessungen: 395 × 259 × 26 mm
Ausschnittmaß: 382 × 246 mm
Montage: Einschub in Schaltschranktür plus VESA-Halterung 100 × 100 mm
Gehäuse: Metall, Platine mit Schutzbeschichtung (Three-Proof-Coating)
Gewicht: 3,0 kg
Versorgung: 18 – 28 V DC, galvanisch getrennt, 15 W bei 24 V DC
Betriebstemperatur: -10 °C bis +60 °C
Lagertemperatur: -20 °C bis +60 °C
Luftfeuchtigkeit: 0 – 90 % RH, nicht kondensierend
Schutzart: IP65 (Front)
