Solidot IOL5A-1616CB – IO-Link-Hub 16 Eingänge + 16 konfigurierbare E/A, PNP, IP20
- bis 32 Kanäle, DI/DO/konfig.
- IO-Link Slave, PNP
- optional Kanaldiagnose (Datenbereich)
- Federklemme, Schaltschrankmontage
- IP20, Kunststoffgehäuse
71,23 €*
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Kunden haben sich auch angesehen
Kunden haben sich auch angesehen
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Ein IO-Link-Hub ist kein eigener Busteilnehmer, sondern ein IO-Link-Gerät: Er hängt an einem einzelnen Port eines IO-Link-Masters und macht daraus bis zu 32 digitale Ein- oder Ausgänge im Schaltschrank. Wer viele einfache Näherungsschalter, Ventile oder Melder abfragen will, spart damit die einzelnen Klemmenreihen für jeden Kanal – zum Master geht eine einzige Leitung. Den Solidot IOL5A gibt es als reinen 32-Kanal-Eingangs- oder Ausgangs-Hub sowie mit 16 fest zugeordneten Eingängen und 16 frei konfigurierbaren Kanälen, wahlweise mit Kanaldiagnose im Datenbereich.
🏭 Typische Einsatzfelder
Klemmenreihen im Schaltschrank sparen: 16 oder 32 Signale enden am Hub statt an ebenso vielen Reihenklemmen. Zum Master geht eine einzige IO-Link-Leitung.
Sammeln vieler einfacher Signale: Näherungsschalter, Melder, Ventile – genau dafür ist der Hub gebaut: viele Kanäle, wenig Platz im Schrank.
Nachrüsten ohne Steuerungsumbau: Der Hub ist ein IO-Link-Slave nach Standard und arbeitet an Mastern beliebiger Hersteller. Kein freier Steckplatz in der SPS nötig, nur ein freier Port am Master.
Gerätetausch ohne Neuparametrierung: Der Hub unterstützt Data Storage. Nach einem Austausch holt sich das Ersatzgerät seine Konfiguration selbst vom Master.
Fehlerortung ohne Anlagenstillstand: Das Modell mit „J“-Kanaldiagnose meldet den Status je Kanal direkt im Datenbereich an die Steuerung zurück – einfacher auszuwerten als ein Sammelfehler im Alarmbereich.
🔌 Anschlüsse und Kanäle
Zum Master: M12, A-kodiert, 4-polig, Stift. Protokoll IO-Link V1.1.3, Übertragungsrate COM3 (230,4 kBd), minimale Zykluszeit 4,5 ms, Leitungslänge bis 20 m.

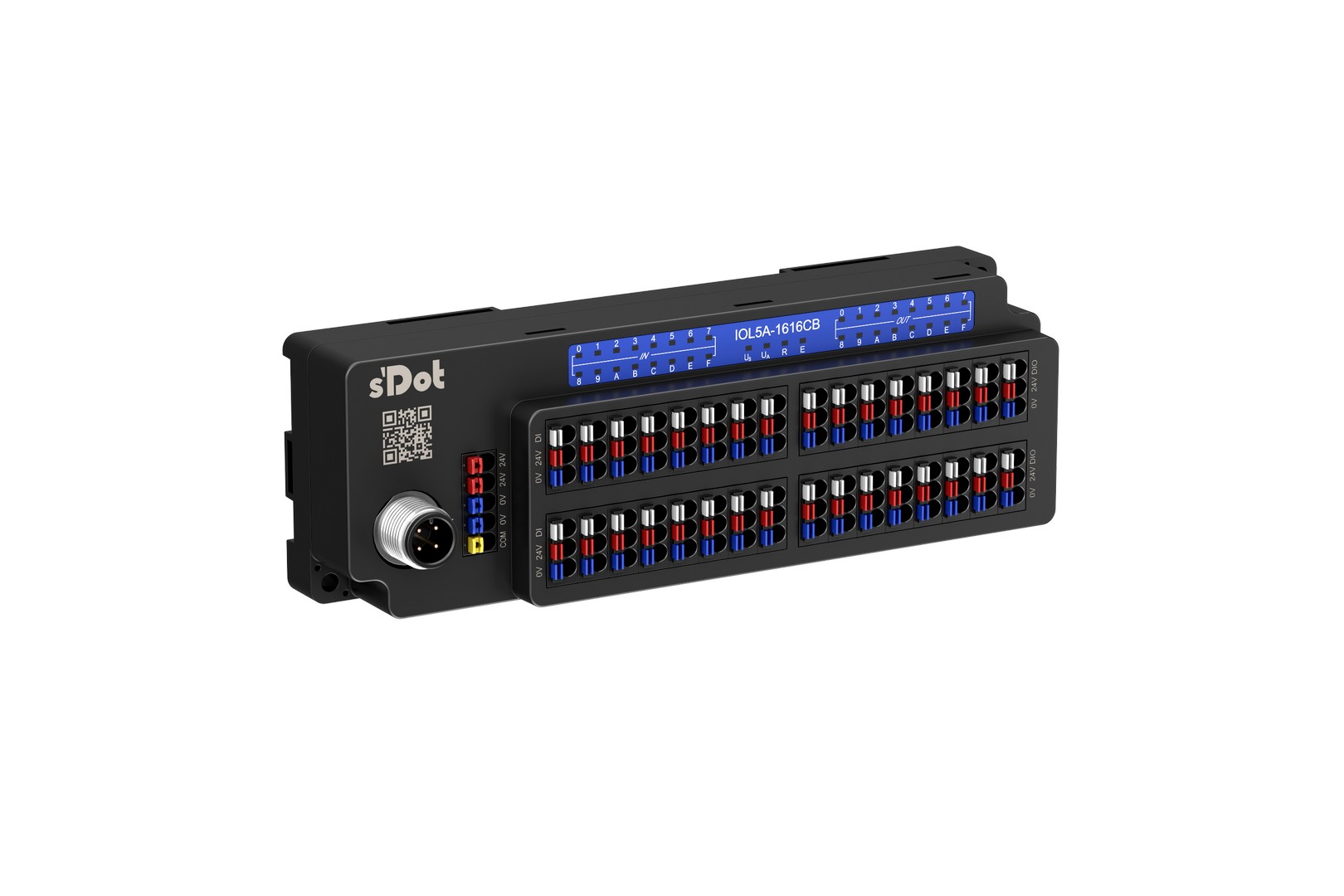

Zum Feld: 5-polige Federklemmen für Versorgung und Kanäle – kein Crimpen, kein Schrauben, direkt im Schaltschrank verdrahtet.
Kanalrichtung: Das IOL5A-3200 hat 32 digitale Eingänge (NPN/PNP-kompatibel), das IOL5A-0032B hat 32 digitale Ausgänge (PNP, max. 0,5 A je Kanal). Das IOL5A-1616CB kombiniert 16 feste Eingänge mit 16 frei konfigurierbaren Kanälen (PNP-Ausgang). Das IOL5A-1616CBJ entspricht technisch dem 1616CB, meldet aber zusätzlich Kanaldiagnose im Datenbereich und unterstützt Kaskadierung.
Eingänge elektrisch (IOL5A-3200 / 1616CB / 1616CBJ): 24 V DC (20,4 – 28,8 V), NPN/PNP-kompatibel, ca. 5 mA je Kanal, Reaktionszeit < 50 µs, Eingangsfilter werkseitig 3 ms (0,1 – 18 ms einstellbar).
Ausgänge elektrisch (IOL5A-0032B): 24 V DC (20,4 – 28,8 V), PNP, max. 0,5 A je Kanal, Spannungsabfall < 1 V, Leckstrom < 10 µA, Reaktionszeit < 150 µs, für ohmsche, induktive und Lampenlast.
Diagnose: Kanalstatus über grüne LED, Kurzschluss- und Verpolungsschutz mit automatischem Wiederanlauf, Firmware-Update über den Master.
🔧 Montage und Umgebung

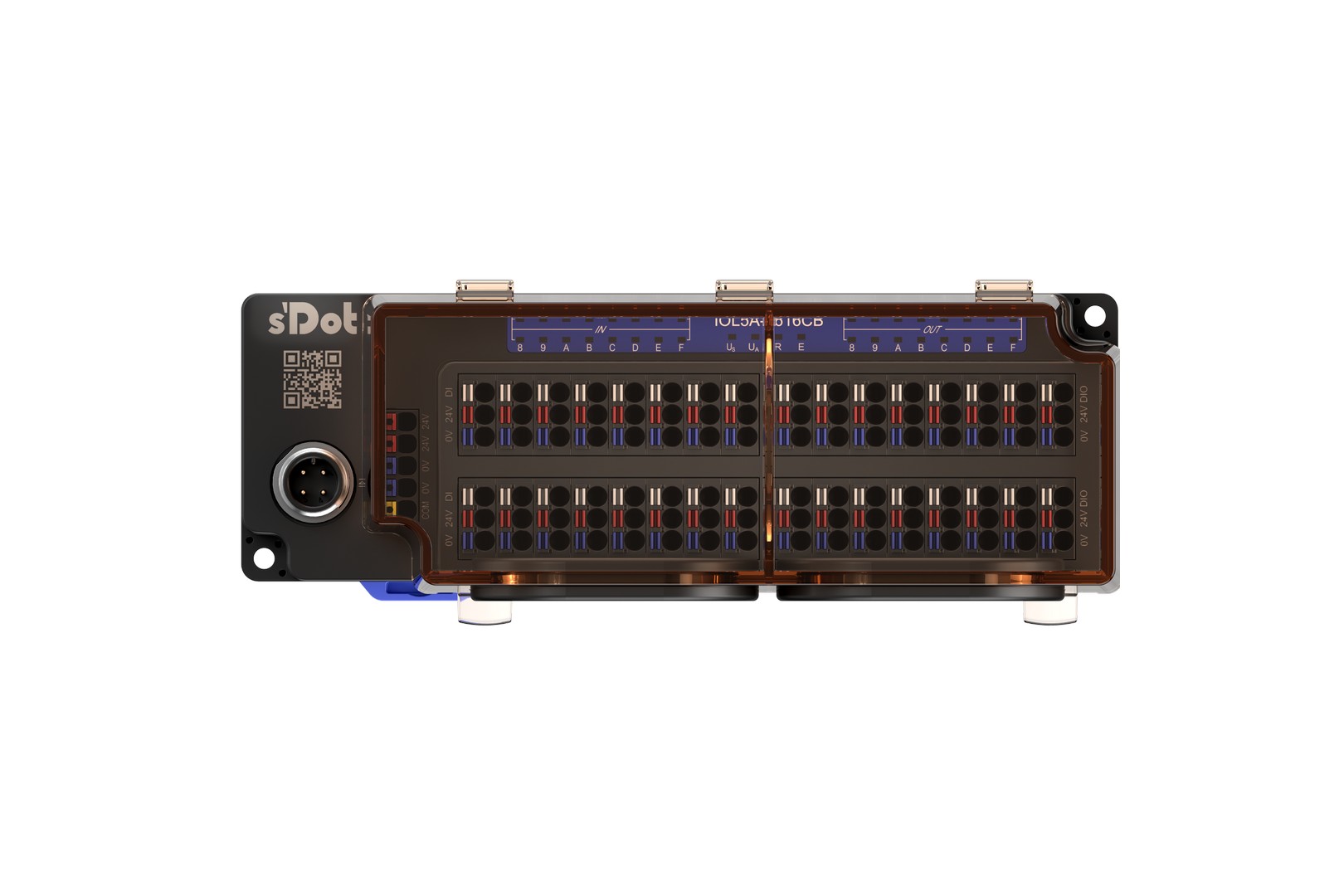

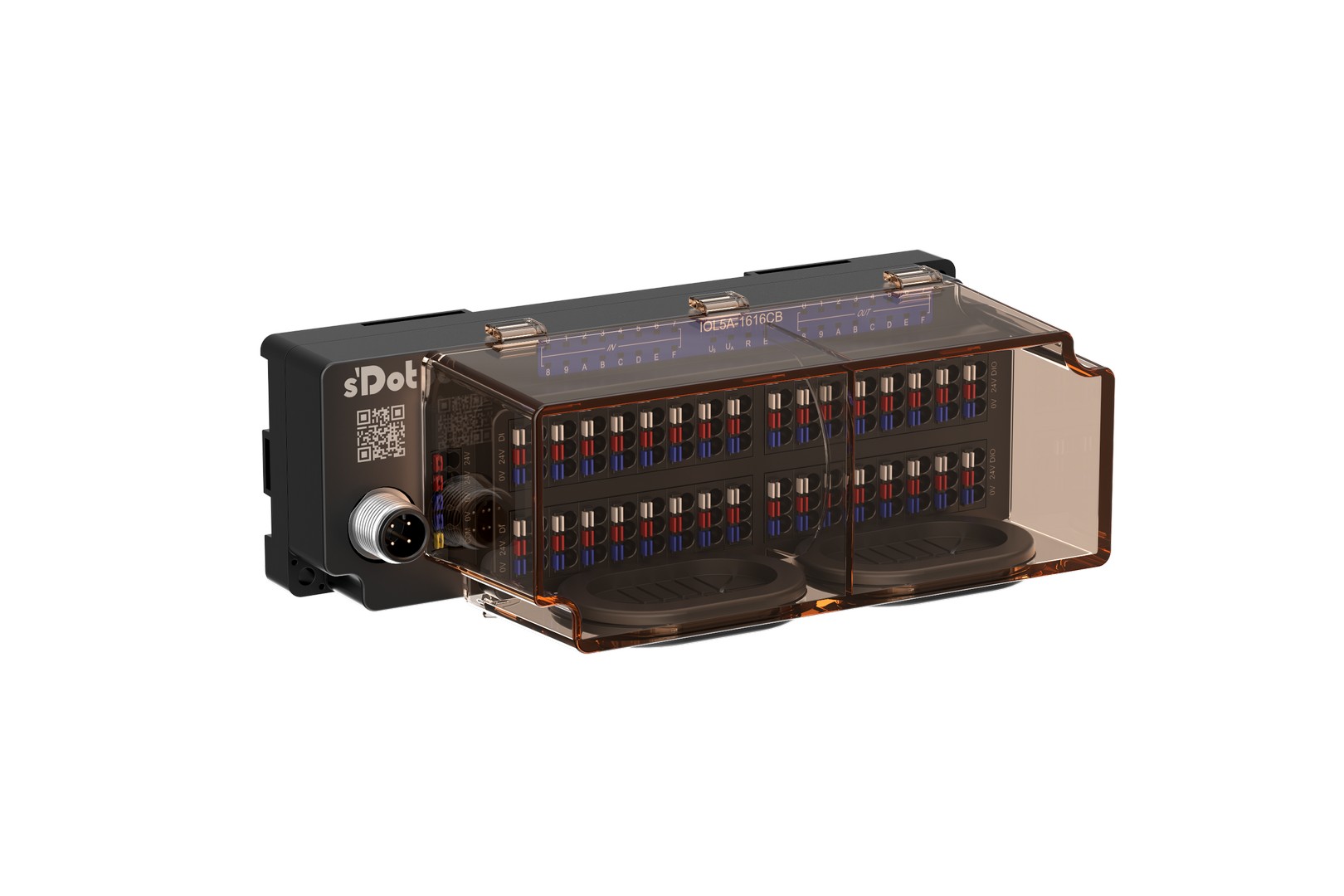

Schraubmontage, 152 mm x 53 mm x 33 mm, 0,2 kg, Kunststoffgehäuse, Schutzart IP20 – für den Schaltschrank, nicht für den Feldeinsatz. Versorgung 24 V DC (18 – 30 V), Betriebstemperatur -25 °C bis +70 °C, Lagerung -40 °C bis +85 °C, Einsatzhöhe bis 2000 m, Verschmutzungsgrad 2, Überspannungskategorie I. Eine passende Staubschutzkappe für den Klemmenbereich führen wir als Zubehör.
🏷️ Hersteller
Nanjing Solidot Electronic Technology entwickelt Remote-I/O, IO-Link und Feldbus-Gateways für den industriellen Einsatz. Passend dazu führen wir die IO-Link Masterstationen mit PROFINET- und EtherCAT-Anschluss sowie die vorkonfektionierten M12-Leitungen von Solidot.
