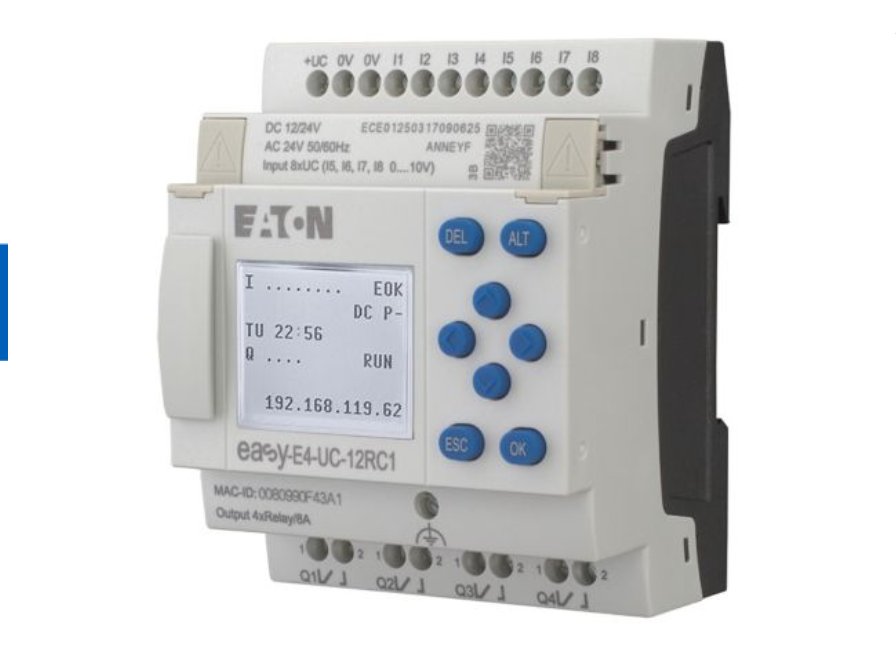

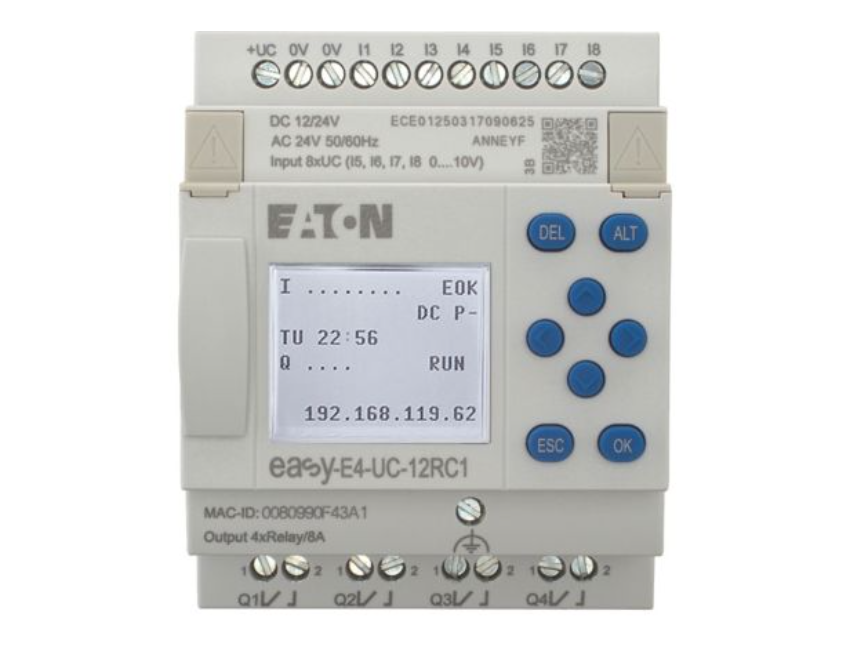

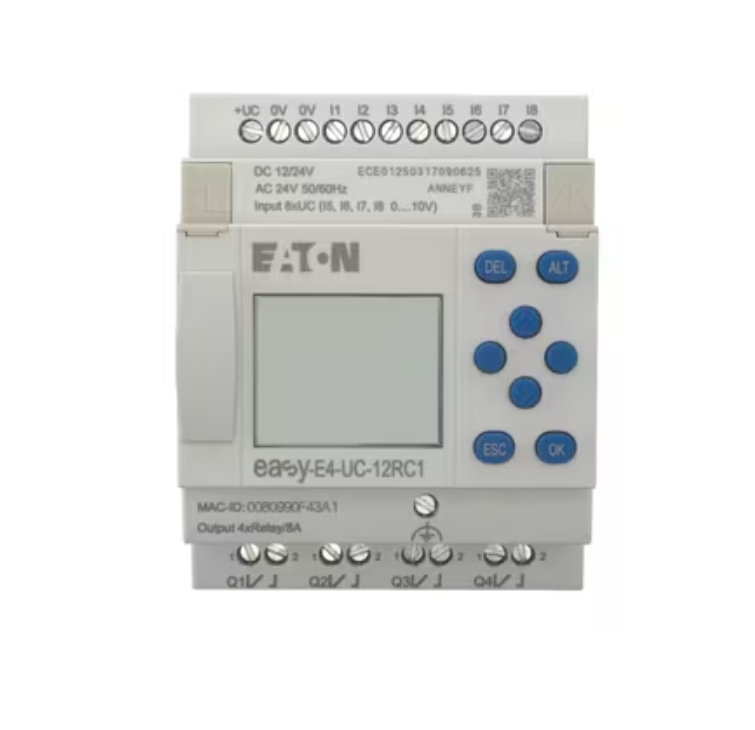

Eaton Easy E4 UC-12RC1
122,89 €*
Sofort verfügbar
Lieferzeit: 3 bis 5 TageZubehör
Kunden haben sich auch angesehen
Kunden haben sich auch angesehen
Sofort verfügbar, Lieferzeit: 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
📌 Hardware-Generation 08 (Produktion ab 01/2023): Aktuelle Hardware-Revision mit Firmware-Linie V2.x. Voll cloud-fähig, kompatibel mit easyE RTD Advanced, allen EASY-COM-Erweiterungsmodulen und allen aktuellen .e80-Projekten aus easySoft 8.
Wer eine kompakte programmierbare Steuerung für Maschinen, Anlagen oder Gebäudetechnik braucht – ohne den Aufwand und die Kosten einer ausgewachsenen SPS-Anlage – bekommt mit dem Eaton EASY-E4-UC-12RC1 eine vollwertige Nano-PLC mit integriertem Display, Ethernet-Anschluss und onboard Modbus TCP.
Die Steuerung kombiniert in einem 4-TE-Gehäuse 8 Digitaleingänge (davon 4 als Analogeingänge umschaltbar), 4 Relaisausgänge bis 10 A AC und eine echte Echtzeituhr. Programmiert wird am PC mit easySoft 8 in vier Sprachen (KOP, FUP, ST, EDP) – oder bei Bedarf direkt am Gerät über das LCD-Display und die Tastatur.
🏭 Typische Einsatzfelder
Maschinen- und Anlagen-Retrofit: Alte Schaltschrank-Relaislogik durch eine flexible programmierbare Lösung ersetzen – inkl. Ethernet-Anbindung für Fernzugriff.
Pumpen- und Lüftersteuerung: Bis zu 4 schnelle Zählereingänge (10 kHz) für Durchflussmessung oder Drehzahlerfassung – inklusive Echtzeituhr für Zeitprogramme.
Gebäudeautomation: Beleuchtung, Heizung, Lüftung und Klima zentral koordinieren. Daten via Modbus TCP an übergeordnete Systeme weitergeben.
Energiemanagement: Anbindung von Energiezählern (z.B. Eaton EMD3P) und Auswertung über das integrierte Datenlogging und die Cloud-Anbindung.
🖥️ Display und Bedienung
Das monochrome LCD-Display mit 128 × 96 Pixeln zeigt 6 Zeilen à 16 Zeichen – ausreichend für Status-Anzeigen, einfache Bedien-Menüs und das direkte Programmieren am Gerät über die acht Tasten. Die Echtzeituhr läuft mit ± 5 s pro Tag (≈ ± 0,5 h pro Jahr) und kann über das Netzwerk synchronisiert werden.
⚡ Eingänge und Ausgänge im Detail
8 Digitaleingänge (I1 – I8): Eingangsspannung 12 V DC, 24 V DC oder 24 V AC. I1 – I4 zusätzlich nutzbar als schnelle Zähler bis 10 kHz, Frequenzzähler bis 5 kHz oder als Inkrementalgeber-Eingangspaar (2 × 5 kHz, 90° Versatz).
4 Analogeingänge (I5 – I8): 0 – 10 V DC, 12 Bit Auflösung, Genauigkeit ± 2 %. Bei DC-Versorgung umschaltbar zwischen Digital- und Analogbetrieb.
4 Relaisausgänge: 8 A DC bei 24 V (UL R 300) bzw. 10 A AC bei 240 V (UL B 300). Lebensdauer 10 Mio. mechanische Schaltspiele, 25.000 Schaltspiele unter typischer Last.
🔌 Versorgung – Universal Current
Die UC-Variante akzeptiert sowohl Gleich- als auch Wechselspannung: 12 V DC (10,2 – 14,4 V), 24 V DC (20,4 – 28,8 V) oder 24 V AC (20,4 – 26,4 V, 50/60 Hz). Verpolungsschutz inklusive. Leistungsaufnahme im Betrieb: 3 W.
🌐 Kommunikation und Erweiterung
Onboard sind Ethernet (1 × RJ45, 10/100 Mbit/s) mit TCP/IP und Modbus TCP. Ein microSD-Slot ermöglicht Programm-Backups, Datenlogging und Firmware-Updates ohne PC.
Für serielle Bussysteme lässt sich das Gerät mit dem EASY-COM-RTU-M1 um Modbus RTU (Master/Client oder Slave/Server) erweitern. Bis zu 11 I/O-Erweiterungsmodule pro Grundgerät – maximal 188 I/O-Punkte im Vollausbau.
💻 Programmierung mit easySoft 8
Die kostenlose Demoversion erlaubt vollständiges Engineering – nur das endgültige Aufspielen auf das Gerät benötigt die Lizenz EASYSOFT-SWLIC. Unterstützte Sprachen:
KOP (Kontaktplan): Klassische SPS-Logik nach IEC 61131-3
FUP (Funktionsplan): Grafische Logik mit Funktionsblöcken
ST (Strukturierter Text): Hochsprachen-ähnlich für komplexe Berechnungen
EDP (easy Device Programming): Eaton-spezifisch, programmierbar direkt am Gerät
🏷️ Hersteller und Zuverlässigkeit
Eaton ist einer der etablierten Industriehersteller im europäischen Markt – die easy-Familie gibt es seit den späten 1990ern. Das EASY-E4-UC-12RC1 ist nach CE, UL Listed (Akte E205091), cULus per UL 61010, CSA C22.2 No. 61010, EN 50178, EN 61010, EN 61131-2, EN 61000-6-2/-3 und DNV GL zertifiziert. Zusätzlich ist es für UL Hazardous Location Class I Division 2 zugelassen, einsetzbar in Gruppen A (Acetylen), B (Wasserstoff), C (Ethylen) und D (Propan).
🔧 Montage und Lieferumfang
DIN-Hutschienen-Montage (35 mm gemäß IEC/EN 60715) oder Wandmontage mit Befestigungswinkel ZB4-101-GF1 (separat erhältlich). Schraubklemmen für Querschnitte 0,2 – 4 mm² eindrähtig bzw. 0,2 – 2,5 mm² feindrähtig mit Aderendhülse, Anzugsdrehmoment 0,6 Nm.
Maße: 72 × 90 × 58 mm (B × H × T), Gewicht 0,25 kg, Schutzart IP20.
Lieferumfang: Steuerrelais EASY-E4-UC-12RC1, Bedienungsanleitung. Hinweis: easySoft 8 Lizenz und Patchkabel separat zu beziehen. Für serielle Buserweiterungen wird ein EASY-COM-RTU-M1 empfohlen.
⚠️ Wichtiger Hinweis zur sicherheitsrelevanten Anwendung
Eaton untersagt den Einsatz des easyE4 für sicherheitsrelevante Funktionen (Personen- oder Maschinenschutz) sowie für sicherheitsgerichtete Steuerungen (Brenner, Not-Aus, Zweihandschaltung). Für derartige Funktionen sind dedizierte Sicherheitskomponenten erforderlich.
