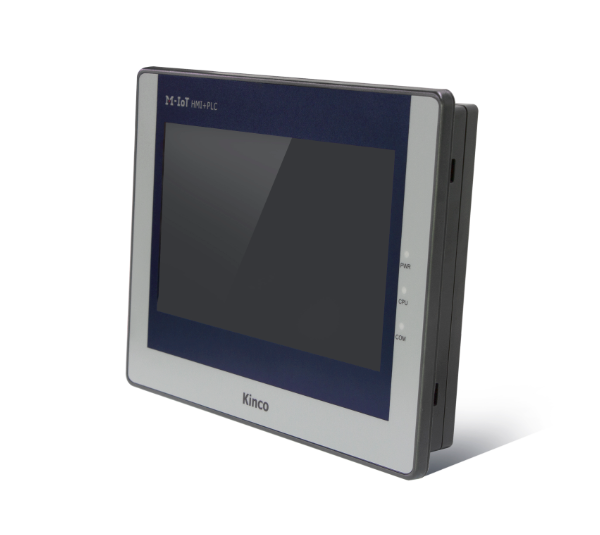

Kinco MK070E-27DRT 7" IoT Series HMI-Touchpanel mit Ethernet und integrierter SPS und PT100 Eingängen
- Steuerung integriert
- 12 Digitaleingänge (24 VDC PNP)
- 12 Relaisausgänge
- 3 PT100-Eingänge für Temperaturmessung
209,24 €*
Sofort verfügbar
Lieferzeit: 3 bis 5 TageSoftware & Schulungen
- 01:55 Stunden an Videomaterial
- Unbegrenzte Nutzungsdauer**
- 12 Lektionen
- 01:58 Stunden an Videomaterial
- Unbegrenzte Nutzungsdauer**
- 10 Lektionen
Versandkostenfrei
Sofort verfügbar, Lieferzeit: Download im Shop nach Bestellung
Preis exkl. MwSt., Versandkostenfrei
Versandkostenfrei
Sofort verfügbar, Lieferzeit: Download im Shop nach Bestellung
Preis exkl. MwSt., Versandkostenfrei
Passende Erweiterungen
Kunden kauften auch
Kunden haben sich auch angesehen
Kunden haben sich auch angesehen
Wer eine 7"-All-in-One-Steuerung mit direkter Widerstandsthermometer-Messung benötigt, findet im Kinco MK070E-27DRT eine kompakte Lösung: Drei RTD-Eingänge (Pt100) sind bereits integriert – kein externes Analogmodul, kein Messumformer erforderlich. Steuerung, 7"-Touchpanel und Temperaturerfassung in einem Gehäuse.
🏭 Typische Einsatzfelder
Temperaturregelung in Maschinen und Anlagen: Heizungssysteme, Trocknungsanlagen, Extruder oder Klimatechnik – direkte Pt100-Messung von -200 bis +850 °C ohne Zusatzhardware.
Schaltschranküberwachung: Temperaturerfassung mit Pt100-Sensoren, kombiniert mit Alarmausgabe über 12 Relaisausgänge (AC 250 V / 2 A).
Retrofit mit vorhandenen RTD-Sensoren: Pt100-Sensoren direkt anschließen.
🖥️ Display und Steuerung
7"-TFT-Display, 800 × 480 Pixel, 256K Farben. LED-Hintergrundbeleuchtung 50.000 h. HMI-CPU: 700 MHz RISC, 128 MB Flash + 64 MB DDR2.
SPS On-Board: 12 DI (24 V DC, PNP/NPN), 12 DO Relais (AC 250 V / DC 30 V, 2 A/Kanal), 3 RTD-Eingänge (Pt100). Kein Standard-AI, kein AO.
Wichtig: Relaisausgänge unterstützen keine PTO/PWM-Impulsausgabe.
Versorgung: DC 24 V (20,4 – 28,8 V), max. 10 W.
🧤 Resistiver Touch: Geeignet für Handschuhe und industrielle Umgebungen
Alle MK-Geräte sind mit einem 4-Draht-resistiven Touchscreen ausgestattet. Die Bedienung funktioniert auch mit Arbeitsschutzhandschuhen oder bei leicht feuchten Fingern – kein kapazitiver Sensor, der auf die Leitfähigkeit der Haut angewiesen ist.
🔌 Konnektivität und Schnittstellen
Ethernet 10/100M (RJ45): HMI-Konfiguration per Netzwerk, KDManager-Fernzugriff. Standard-IP: 192.168.0.252.
2 × RS485 (Port1 + Port2, DB9): Port1: Modbus RTU Master/Slave, Programmierung, freie Kommunikation. Port2: Modbus RTU, freie Kommunikation. Max. 115.200 bps, je bis zu 32 Teilnehmer.
CAN-Bus (DB9): bis zu 8 KS-Erweiterungsmodule (Digital-I/O, Analog-I/O, Temperatur).
USB-Host (Typ A) + USB-Slave (USB-B).
🌐 IoT und Fernwartung
Wer Maschinen beim Kunden remote betreuen möchte, ohne vor Ort fahren zu müssen, nutzt den integrierten Kinco IoT-Client: Remote-Download eines neuen HMI-Projekts, transparenter SPS-Zugriff (Kinco Transparent PLC) für Diagnose und Parameteränderungen sowie VNC-Monitoring der Bedienseiten – alles ohne zusätzliche Router oder Gateway-Hardware.
💡 Voraussetzung: Netzwerkanschluss des Geräts und ein Kinco-IoT-Konto (kostenlos). Konfiguration in KincoDTools unter [IOT].
🔗 Programmierung: KincoBuilder + KincoDTools
Das MK-Gerät wird mit zwei kostenlosen Software-Tools parametriert:
KincoBuilder (SPS-Programmierung, IEC 61131-3): Unterstützt Ladder Diagram (LD) und Instruction List (IL). Enthält Motion-Control-Assistent für Positionieraufgaben, HSC-Assistent (4 × Hochgeschwindigkeitszähler bis 50 kHz) sowie Offline-Simulator mit Einzelschritt und Breakpoints. Download kostenlos unter en.kinco.cn.
KincoDTools (HMI-Konfiguration): Gleiche Plattform wie bei der Kinco M2-Serie und der klassischen Kinco Green Series (V1) – wer bereits Kinco-HMI-Projekte kennt, arbeitet hier ohne Umgewöhnung. Unterstützt Offline-Simulation, Makros (C-Sprache) und bis zu 32.768 Bildschirmseiten.
💡 Hinweis für Modbus-Anwender: Das MK kommuniziert über Port1 als Modbus RTU Master mit Kinco-Frequenzumrichtern (KC100, KC200, GD28 und weitere) sowie mit Frequenzumrichtern anderer Hersteller – sofern diese Modbus RTU Slave unterstützen.
🏷️ Hersteller und Zuverlässigkeit
Kinco Automation ist ein etablierter Hersteller mit langjähriger Erfahrung in der Entwicklung von HMI, SPS und Antriebstechnik für den globalen Industriemarkt. Das MK070E-27DRT ist CE-zertifiziert und trägt die RoHS- sowie EAC-Kennzeichnung. Die EMV-Anforderungen für den industriellen Einsatz in Europa sind erfüllt (IEC 61131-2). Kinco-Geräte sind bei weit über 100 spstiger-Kunden in Deutschland im Einsatz.
🔧 Montage und Lieferumfang
Paneleinbau: Ausschnittmaß 192 × 138 mm, Einbautiefe 34 mm. Horizontale und vertikale Einbaulage möglich. Anzugsmoment 0,5 N·m.
Abmessungen Gesamtgerät: 204 × 150 × 34 mm.
Lieferumfang: MK070E-27DRT, 4 × Befestigungspratzen mit Schrauben, abnehmbare Klemmblöcke vorgesteckt.
