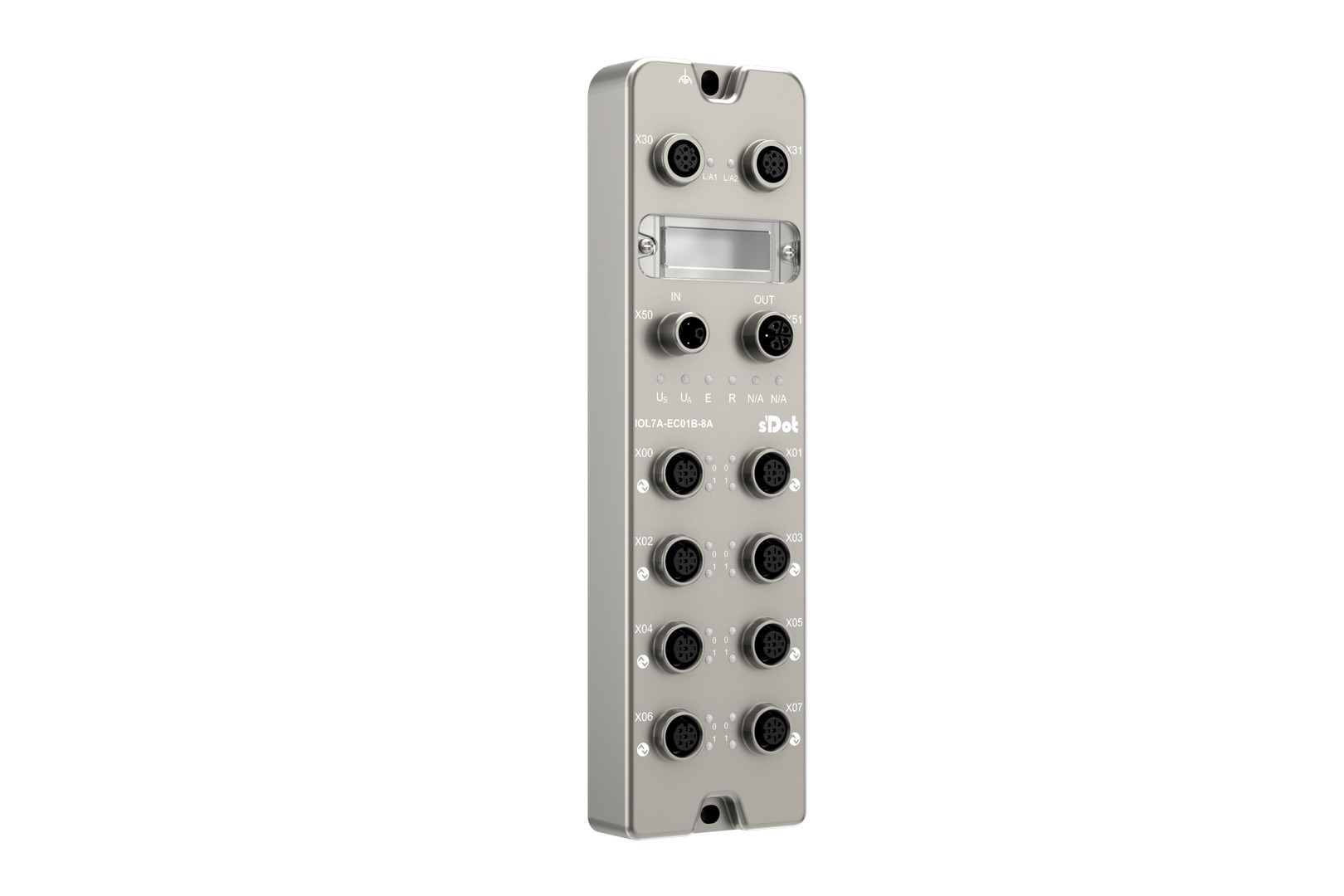

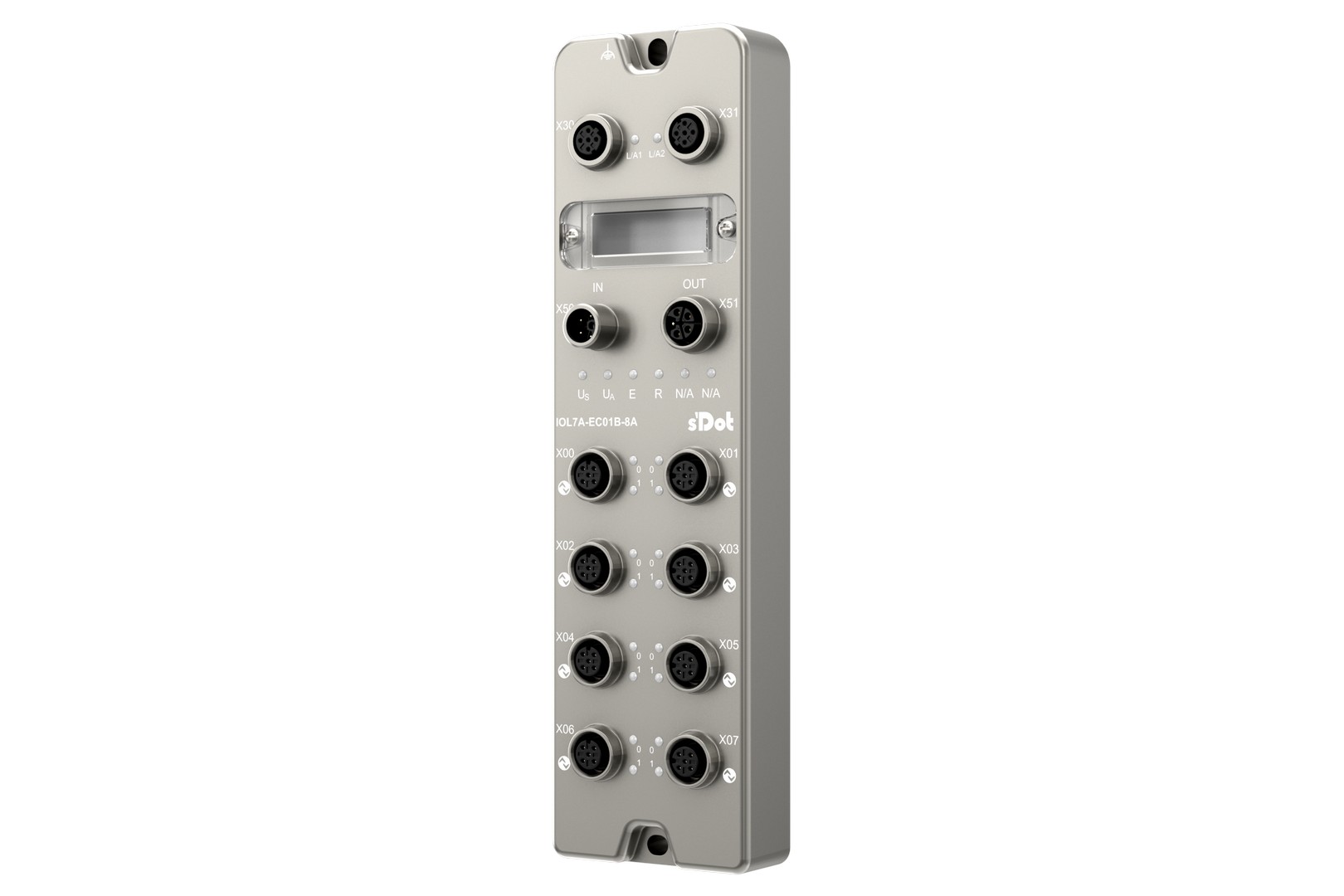

Solidot IOL7A-EC01B-8A – IO-Link Master EtherCAT, 8 x Class A
- 8 x IO-Link Class A
- EtherCAT, 2 x M12-D
- bis 16 DI oder 16 DO
- IP67, Feldmontage
- -25 °C bis +70 °C
168,00 €*
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
IO-Link Hubs
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Kunden haben sich auch angesehen
Kunden haben sich auch angesehen
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Versandfertig in 14 Tagen, Lieferzeit 3 bis 5 Tage
Preis exkl. MwSt., zzgl. Versandkosten
Wer intelligente Sensoren und Aktoren direkt im Feld anbinden will, ohne für jeden Anschluss einen Schaltschrank zu setzen, findet im Solidot IOL7A-EC01B-8A einen IP67-Master, der acht IO-Link-Geräte sammelt und als einzelnen EtherCAT-Teilnehmer in die Steuerung bringt.
🏭 Typische Einsatzfelder
Sensorik direkt an der Maschine: Mit IP67 und M12-Anschlüssen sitzt der Master an der Anlage statt im Schrank. Du sparst dir die Sensorleitungen zurück zum Schaltschrank und die Klemmen darin.
Formatwechsel ohne Handarbeit: IO-Link überträgt nicht nur den Schaltzustand, sondern auch Parameter. Die Steuerung schreibt beim Rezeptwechsel neue Schaltpunkte in die Sensoren — niemand muss mehr mit dem Schraubendreher an die Maschine.
Diagnose statt Fehlersuche: Jeder Port hat Überstromschutz und eine eigene Status-LED. Ein Problem am Kanal ist im TIA Portal sichtbar, nicht erst nach dem Durchmessen der Anlage.
Mischbetrieb: Nicht jeder Sensor muss IO-Link sprechen. Die Ports nehmen auch klassische digitale Signale — bis zu 16 Eingänge oder bis zu 16 Ausgänge, PNP-schaltend.
🔌 Anschlüsse und Kanäle
Geräteseite: 8 x M12, A-kodiert, 5-polig — IO-Link Class A, Übertragungsraten COM1 (4,8 kBd), COM2 (38,4 kBd) und COM3 (230,4 kBd).
Busseite: 2 x M12, D-kodiert, 4-polig. 100 Mbit/s, bis 100 m zwischen zwei Teilnehmern, galvanische Trennung 500 V AC. Geschirmte Leitung ab Cat 5 empfohlen.
Versorgung: 2 x M12, L-kodiert, 5-polig — Sensorversorgung US und Aktorversorgung UA werden getrennt geführt und lassen sich zum nächsten Modul durchschleifen. Je Pfad sind maximal 9 A zulässig, das Modul selbst zieht ≤ 100 mA aus US. Verpolungsschutz ist eingebaut.
Digitale Kanäle: Bis zu 16 Eingänge (PNP, Eingangsfilter fest 3 ms) oder bis zu 16 Ausgänge (PNP, Pin 4: 0,5 A, Pin 2: 2 A, ohmsche und induktive Last).
🌐 Projektierung
Der Master meldet sich als EtherCAT-Teilnehmer an und wird über die GSDML-Datei von Solidot im Engineering-Tool eingebunden — im TIA Portal genauso wie an Steuerungen anderer Hersteller. Die IO-Link-Geräte darunter parametrierst du anschließend über den Master, azyklisch aus dem Anwenderprogramm oder über das Engineering-Tool.
🔧 Montage und Umgebung
Schraubmontage, 226 mm x 63 mm x 33 mm, 0,65 kg, Schutzart IP67. Versorgung 24 V DC (18 – 30 V). Der Betriebstemperaturbereich reicht von -25 °C bis +70 °C, Lagerung von -40 °C bis +85 °C, zulässig sind bis 95 % relative Luftfeuchte ohne Kondensation. Damit ist das Modul auch für Außenbereiche, Waschzonen und ungeheizte Hallen geeignet.
🏷️ Hersteller und Zuverlässigkeit
Nanjing Solidot Electronic Technology entwickelt Remote-I/O, IO-Link und Feldbus-Gateways für den industriellen Einsatz und deckt mit einer Produktfamilie alle gängigen Feldbusse ab. Das IOL7A-EC01B-8A ist CE-zertifiziert. Passend dazu führen wir die IO-Link Hubs der IOL7A-Serie mit 16 digitalen Kanälen — auch mit Kanaldiagnose und frei konfigurierbaren Ein-/Ausgängen — sowie die vorkonfektionierten M12-Leitungen von Solidot.
