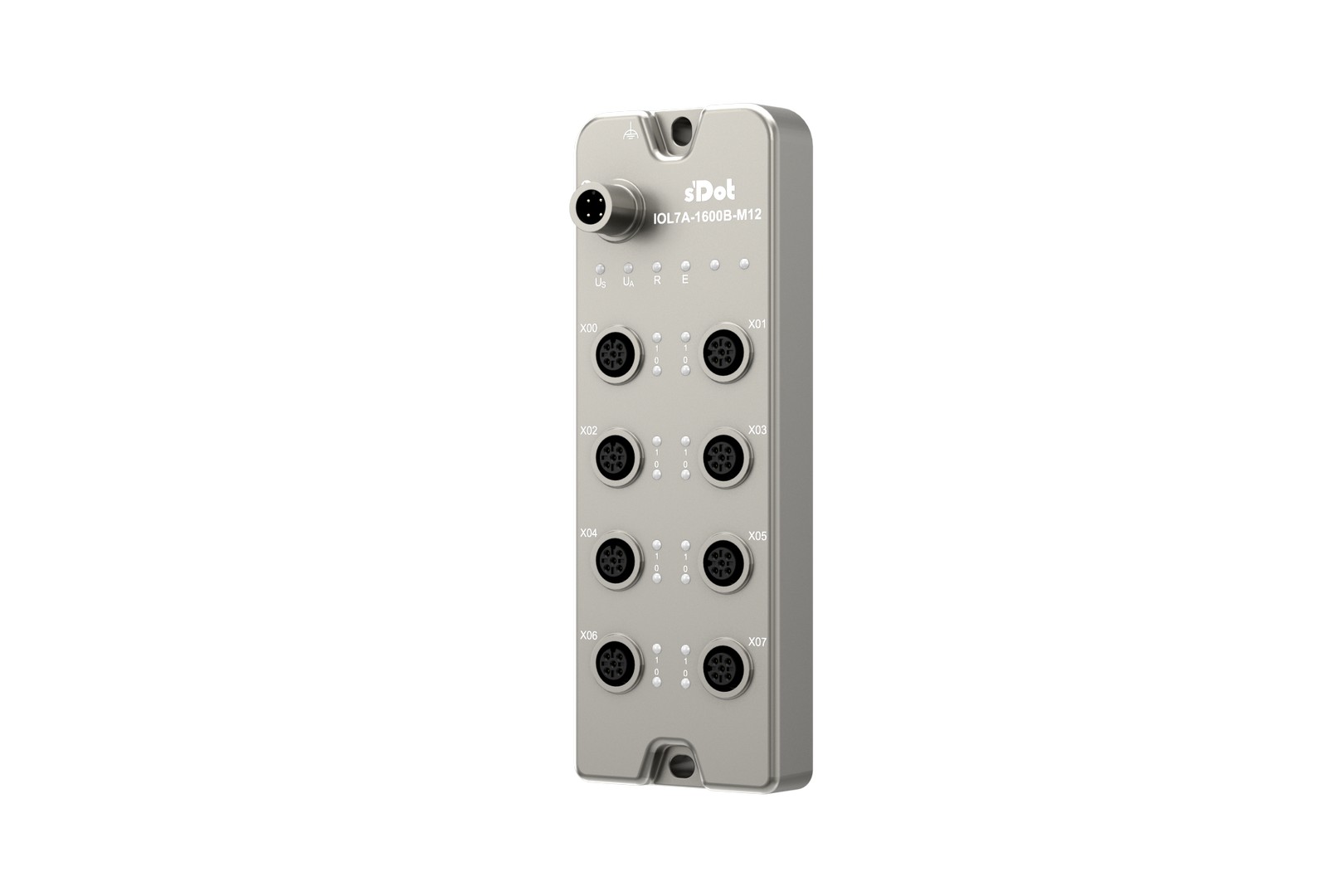

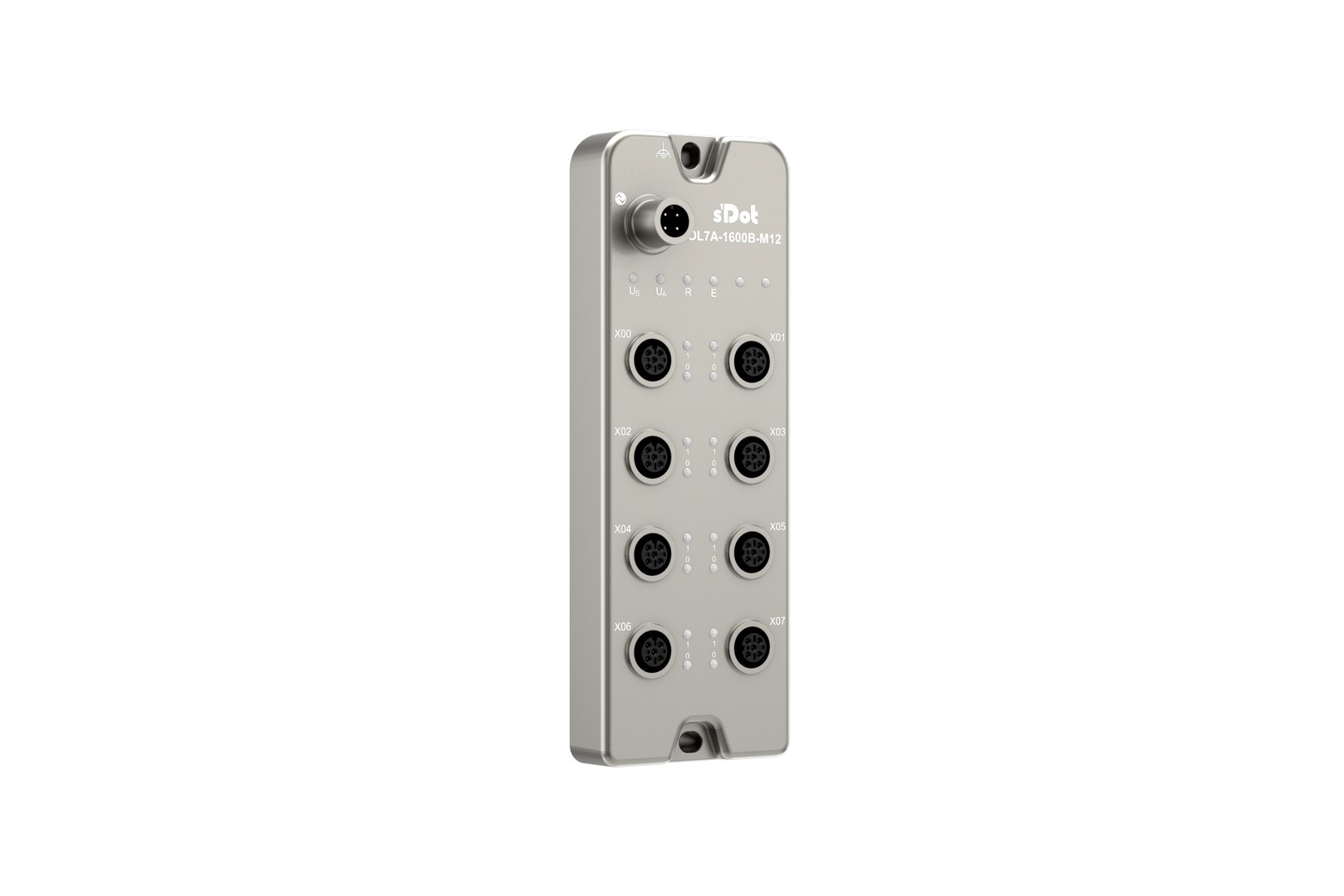

Solidot IOL7A – IO-Link Hub, 16 Kanäle, PNP, IP67

Wer viele einfache Sensoren oder Ventile im Feld einsammeln will, ohne für jeden Kanal eine Leitung in den Schaltschrank zu ziehen, setzt einen IO-Link Hub direkt an die Maschine. Der Solidot IOL7A bündelt 16 digitale Kanäle und gibt sie über ein einziges M12-Kabel an einen IO-Link Master weiter — wahlweise als reiner Eingangs- oder Ausgangs-Hub oder mit frei konfigurierbaren Kanälen, zwei Modelle zusätzlich mit Kanaldiagnose.

🏭 Typische Einsatzfelder

• Verkabelung zusammenfassen: 16 Sensor- oder Ventilleitungen enden am Hub statt an 16 Klemmen im Schrank. Zum Master geht eine Leitung — bis 20 m, ungeschirmt reicht.

• Vorrichtungen und Spannmittel: Näherungsschalter abfragen, Zylinderventile ansteuern. Genau dafür ist der Hub gebaut: viele einfache Signale, wenig Platz, raue Umgebung.

• Nachrüsten ohne Steuerungsumbau: Der Hub ist ein IO-Link-Slave nach Standard und arbeitet an Mastern beliebiger Hersteller. Du brauchst keinen freien Steckplatz in der SPS, nur einen freien Port am Master.

• Gerätetausch ohne Neuparametrierung: Der Hub unterstützt Data Storage. Nach einem Austausch holt sich das Ersatzgerät seine Konfiguration selbst vom Master.

• Fehlerortung ohne Anlagenstillstand: Die Modelle mit Kanaldiagnose (Endung „S") melden Kurzschluss, Überlast oder Leitungsbruch je Kanal einzeln an die Steuerung zurück — statt eines Sammelfehlers für das ganze Modul.

🔌 Anschlüsse und Kanäle

• Zum Master: M12, A-kodiert, 4-polig. Protokoll IO-Link, Übertragungsrate COM3 (230,4 kBd), minimale Zykluszeit 1 ms, Leitungslänge bis 20 m.

• Zum Feld: 8 x M12, A-kodiert, 5-polig — daran hängen die 16 Kanäle. Versorgung und Signal laufen über dieselbe Leitung, Standard-Sensorleitungen genügen.

• Kanalrichtung: Das IOL7A-1600B-M12 hat 16 digitale Eingänge (PNP, 4 mA), das IOL7A-0016B-M12 hat 16 digitale Ausgänge (PNP, 0,5 A je Kanal, max. 2 A Modulsumme). Das IOL7A-16CB-M12 lässt jeden der 16 Kanäle einzeln als Ein- oder Ausgang konfigurieren. Die Varianten IOL7A-0016BS-M12 und IOL7A-16CBS-M12 entsprechen technisch dem 0016B bzw. 16CB, melden aber zusätzlich Kanaldiagnose an die Steuerung.

• Diagnose: Kanalstatus über LED, Kurzschluss- und Überlastschutz mit konfigurierbarem Wiederanlauf, Firmware-Update über den Master.

🔧 Montage und Umgebung

Schraubmontage, 165 mm x 58 mm x 31 mm, 0,35 kg, Schutzart IP67. Versorgung 24 V DC (18 – 30 V), Betriebstemperatur -25 °C bis +70 °C, Lagerung -40 °C bis +85 °C. Damit sitzt der Hub dort, wo die Sensoren sind — auch in Waschzonen, im Freien und in ungeheizten Hallen.

🏷️ Hersteller

Nanjing Solidot Electronic Technology entwickelt Remote-I/O, IO-Link und Feldbus-Gateways für den industriellen Einsatz. Passend dazu führen wir die IO-Link Masterstationen mit PROFINET- und EtherCAT-Anschluss sowie die vorkonfektionierten M12-Leitungen von Solidot.
