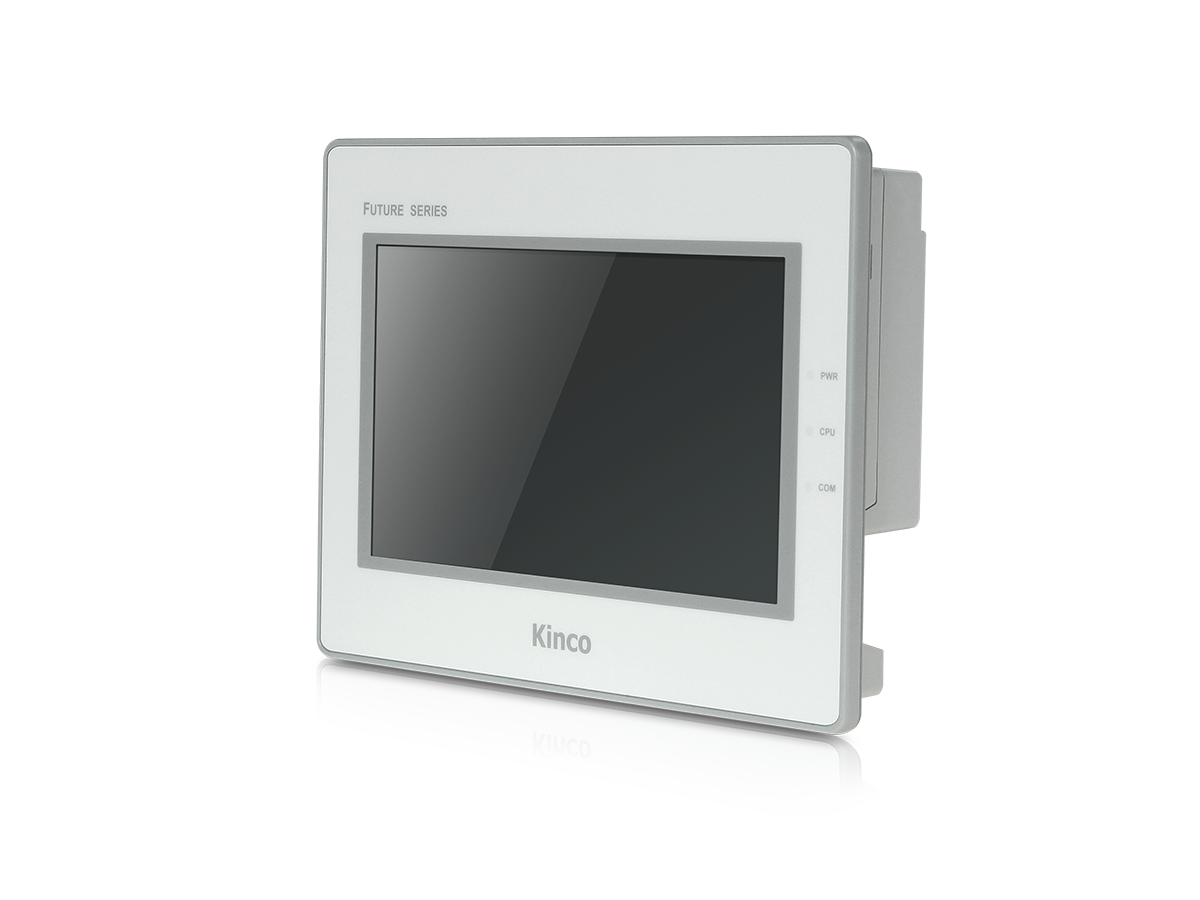

Kinco F070E 7" Future Series Widescreen HMI-Touchpanel

Menge Stückpreis
Bis 3
326,89 €*
Bis 19
310,55 €*
Bis 39
294,20 €*
Ab 40
277,86 €*

Sofort verfügbar, Lieferzeit 2-5 Tage

Produktnummer:
KIH.F070E
Hersteller-Nr.:
G070E
Hersteller:
Kinco
Produktinformationen "Kinco F070E 7" Future Series Widescreen HMI-Touchpanel"

Das F070E ist das High End Modell der Kinco HMI Touchpanel mit 7'' Bildschirmdiagonale. Es hat eine  Auflösung von 800 * 480 Pixeln und eine Ethernetschnittstelle.

Das F070E der Future Series hat im Vergleich zur Green Series einen deutlich schnelleren Prozessor (Cortex A9 mit 1 GHz) und mehr internen Speicher (8 GB eMMC + 512 GB RAM). Damit sind auch komplexere Anwendungen für Maschinensteuerung mit vielen Bildern und Datalogging möglich und die Reaktionsgeschwindkeit bei der Bedienung kontinuierlich sehr hoch. Der eMMC-Speicher ist im Vergleich zu NAND-Flash langlebig und schnell beschreibbar und damit als Speicher für Datalogger sehr gut geeignet.


Zusätzlich unterstützt die Future Series IP-Kameras, um Videoüberwachungsbilder direkt auf dem HMI anzeigen zu lassen. Das Gerät hat zusätzlich einen Audio-Ausgang. Es lassen sich damit Lautsprecher anschließen und damit bei der Bedienung angenehmere Töne z.B für die Alarmierung erstellen als das Piepen des internen Lautsprechers der Green Series. Sogar eine Sprachausgabe wäre möglich.


Das Gerät hat die gleichen Abmessungen wie das GL070E und das G070E. Mit 400 cd/m² ist das HMI auch relativ hell, deutlich heller als das GL070E mit nur 250 cd/m².


Programmiert wird das HMI über die kostenfreie Software Kinco DTools. Diese finden Sie weiter unten auf dieser Seite als Download. Die Software ist in deutscher Sprache verfügbar.

Über Ethernet und serielle Schnittstelle lassen sich SPS, Frequenzumrichter und andere Geräte, die Sie visualisieren oder steuern möchten, anschließen. Das Touchpanel bietet Ihnen einen vielseitigen Funktionsumfang und eine einfache grafische Konfiguration der SPS-Kommunikation. Das Touchpanel ist ideal für Maschinensteuerungen oder kleinere Anlagensteuerungselemente geeignet.

Das Gerät unterstützt die Kommunikation mit über 60 verschiedenen SPS-Modellen, darunter Siemens S7-200, S7-1200/1500, S7-300/400, LOGO!, Modbus RTU/TCP (Master und Slave), Allen Bradley, Thinget, Mitsubishi FX, Beckhoff ADS, BACnet und vielen anderen.

Funktionen (Auszug):

  • Vielseitige Grafikelemente zum Anzeigen und Bedienen
  • Animationen
  • Individuelle Grafikelemente und Bilder möglich
  • Umfangreiches Datalogging
  • Rezeptverwaltung
  • VNC-Server- und Client für die Fernsteuerung (z.B. vom Smartphone oder Browser)
  • PDF-Anzeige auf dem HMI (neu)
  • Nutzerverwaltung und Security
  • Alarme und Events
  • Eigene Sprachumschaltung für Anwender über Texttabellen programmierbar
  • C-Makros für komplexe Berechnungen
  • Programm- und Rezeptdownload per USB, USB-Stick oder Ethernet
  • FTP-Server zum Abrufen von CSVs und Logdateien
  • XY-Grafen mit bis zu 64 Kennlinien möglich, Histogramme
  • Generierung und Anzeige von QR-Codes
  • Scheduler für Kalendergesteuerte Funktionen
  • Anzeige von IP-Kameras
  • ...

Kinco HMI sind inzwischen bei weit über 100 unserer Kunden in Deutschland im Einsatz.

Wir sind überzeugt, dass die HMI Touchpanel von Kinco auch Ihnen als Automatisierer oder Maschinen- und Anlagenbauer eine besonders kostengünstige Möglichkeit eröffnen, Ihren Kunden moderne und vielseitige Bedienoberflächen bereitzustellen.



Elektrische Eigenschaften
Durchschlagfestigkeit: 500 VAC 1 Minute
Isolierte Spannungsversorgung: ja
Leistungsaufnahme: 5 Watt
Versorgungsspannung nominal: 24 VDC
Zulässiger Spannungsbereich: 12 - 28 VDC
Bildschirm
Anzeigefarben: 16,7 Mio.
Bildschirmauflösung: 800 * 480
Bildschirmdiagonale: 7" / 18 cm
Helligkeit: 400 cd/m²
Hintergrundbeleuchtung: LED
Kontrastverhältnis: 500:1
Touchtype: 4-Draht resistiv
Schnittstellen, Anschlüsse und Kommunikation
CANopen: kein CANopen
Ethercat: kein Ethercat
Ethernet: 1 x 10/100 (RJ45)
Feldbusse & Protokolle: Modbus RTU Master , Modbus RTU Slave , Modbus TCP Master (Client) , Modbus TCP Slave (Server) , Siemens MPI (als PPI nur zu einem Teilnehmer) , freie serielle Kommunikation (ASCII)
Kommunikationstreiber für SPS: ABB AC500 (seriell + Ethernet) , Allen Bradley (seriell + Ethernet) , BACnet (seriell + Ethernet) , Beckhoff Twincat ADS (Ethernet) , Codesys V2 (Ethernet) , Codesys V3 (Ethernet) , Emerson RX3i (Ethernet) , GE SNP (seriell) , IDEC MicroSmart (nur Ethernet) , IDEC MicroSmart (seriell + Ethernet) , Kinco SPS (seriell + Ethernet) , Mitsubishi FX (seriell + Ethernet) , Mitsubishi Q (seriell + Ethernet) , Modbus Master und Slave (seriell + Ethernet) , Omron (seriell + Ethernet) , Schneider (seriell + Ethernet) , Siemens LOGO! (Ethernet) , Siemens S7-200 (seriell + Ethernet) , Siemens S7-300/400 (seriell + Ethernet) , Siemens S7-1200/1500 (Ethernet) , Unitronics (seriell + Ethernet) , Xinje XC (seriell) , Xinje XD (seriell + Ethernet) , Xinje XD/XL (seriell + Ethernet)
MQTT: MQTT Consumer , MQTT Producer
Modbus: Modbus RTU Master , Modbus RTU Slave , Modbus TCP Client (Master) , Modbus TCP Server (Slave)
OPC UA: OPC UA Client , OPC UA Server
Profibus DP: kein Profibus
RS-232-Anschlusstyp: DB9 Female
RS-485-Anschlusstyp: DB9 Female
SD-Karte: keine
Schnittstellen: Audio-Ausgang , Ethernet , RS-232 , RS-485 , USB Host , USB Slave
USB-Host-Anschlüsse: 1 x USB-Host (für USB-Speicher, Tastatur, Webcam, Barcode-Reader etc.)
USB-Slave-Anschlüsse: 1 x USB-Slave (nur Programmdownload)
Unterstützung für Kamera-Input (CCTV): IP-Kamera , USB-Kamera
VPN: integrierte VPN-Funktion für Fernsteuerung und Fernwartung
freie serielle Kommunikation: Ja (ASCII)
isolierte serielle Schnittstelle: nein
serielle Anschlüsse: COM0: RS-232/RS-485/RS-422 , COM1: RS-232/RS-485/RS-422 , COM2: RS-232
Abmessungen und Umwelteigenschaften
Abmessungen (Breite x Höhe x Tiefe): 204 mm x 150 mm x 35 mm
Breite: 204 mm
Gehäusematerial: Technischer Kunststoff
Gewicht: 0,5 kg
Helligkeit: 400 cd/m²
Höhe: 150 mm
Kühlung: Umgebungsluft (passiv)
Montage: Einschub (z.B. Schaltschranktür mit Klammern von hinten)
Montage Detail: 192 mm x 138 mm Ausschnitt; 32 mm Tiefe nach Einbau, Montageklammern werden mitgeliefert
Schutzart: IP65 (Front)
Temperaturbereich Betrieb: -10 °C bis +55 °C
Temperaturbereich Lagerung: -20 °C bis +60 °C
Tiefe: 34 mm
Sonstige Eigenschaften
Datalogger: Ja
Echtzeituhr: Ja (Synchronisierung mit Netzwerkzeit möglich)
Jahr der Markteinführung: 2021
Modellreihe: Future Series
Speicher: 8 GB eMMC , 512 MB DDR3-RAM
Programmierung
Programmiersoftware: Kinco DTools
Programmiersprachen: C (Standard C) für Makros , Grafische Programmieroberfläche
Sprache der Programmierumgebung: Arabisch , Chinesisch , Deutsch , Englisch , Koreanisch , Russisch , Türkisch
Zertifizierung
CE-Zertifikat: Ja
Normen und Zertifzierungen: CE (EN61000-6-4:2007+A1:2011, EN61000-6-2:2005)
Kinco ist einer der führenden Hersteller für Automatisierungstechnik in Asien. Am Hauptsitz in Shenzhen (China) an der Grenze zu Hongkong ist auch das Forschungs- und Entwicklungsteam des Unternehmens beheimatet, zusätzlich betreibt Kinco ein Forschungszentrum in Deutschland, eine Besonderheit unter chinesischen Unternehmen.
In Bezug auf Qualität und Funktionsumfang orientiert sich Kinco stark am europäischen und deutschen Markt. Kommunikationstreiber für Siemens S7-Steuerungen sind deshalb in jedem HMI enthalten. Das Unternehmen hat ein modernes und zuverlässiges Sortiment an HMI, Antriebstechnik und Steuerungen. Kinco erwirtschaftet bereits mehr als 10% seines Umsatzes international, Deutschland gehört zu den Wachstumsmärkten des Herstellers.

0 von 0 Bewertungen

Geben Sie eine Bewertung ab!

Teilen Sie Ihre Erfahrungen mit dem Produkt mit anderen Kunden.


Kinco HMI - Download der Programmiersoftware und Produktbroschüre

Hier findet ihr die kostenfreie Programmiersoftware in der Vollversion zum Download sowie Produktbroschüren und mehr für die aktuellen HMI-Serien von Kinco

  • HMI and PLC connecting guide.pdf (21.76 MiB)
    Handbuch zur SPS-Anbindung der Kinco HMI (englisch) für Kinco DTools (auch in DTools über Hilfe erreichbar)
  • Kinco DTools User Manual.pdf (15.93 MiB)
    Nutzerhandbuch (englisch) für Kinco DTools (auch in DTools über Hilfe erreichbar)
  • KincoCatalog_HMI_K1E20_2012_DE.pdf (4.39 MiB)
    Kinco HMI Produktkatalog (deutsch)
  • Kinco_DTools.zip (594.06 MiB)
    Kinco DTools Programmiersoftware für Kinco HMI (Vollversion kostenfrei auch in deutscher Sprache)
  • Kinco_EdgeAccessViewersetup_v1.2.zip (42.79 MiB)
    Kinco Fernwartungssoftware - bitte Siemens TIA ISO VPN-Adapter deaktivieren, führt sonst zu Problemen
