Beispielprogramm für eine einfache Rezeptauswahl und Rezeptverwaltung für Kinco HMI

10,00 €*

Versandkostenfrei

Sofort verfügbar, Lieferzeit: Download im Shop nach Bestellung

Produktnummer:
TI.SW.Kinco.Recipe
Hersteller:
spstiger
PDF Angebot erstellen
PDF Angebot für diesen Artikel erstellen Tip: Legen Sie mehrere Artikel in den Warenkorb und fordern Sie dort das Angebot an. Eingeloggte Benutzer erhalten ein individualisiertes Angebot.
Produktinformationen "Beispielprogramm für eine einfache Rezeptauswahl und Rezeptverwaltung für Kinco HMI"
Dieses Beispielprogramm für ein Kinco GT070E2 zeigt, wie man leicht eine Rezeptauswahl und Rezeptverwaltung auf dem HMI anlegen und verwenden kann:
  • Rezeptbereich mit verschiedenen Parametern, Rezeptnamen und Freitextbeschreibung
  • Zahleneingaben, die mit dem aktuell ausgewählten Rezept und dessen Parametern verknüpft sind
  • Eine Multi-State-Switch als Dropdown mit variabler Befüllung der Einträge über interne Variablen (LW)
  • Ein Makro, dass die Rezeptnamen automatisch in die Dropdownliste einträgt (Übertragung der Namen in den passenden LW-Speicher)
  • Textfelder für Rezeptnamen und Notizbuch für Freitext
  • Download-Button mit Funktion Datenübertragung

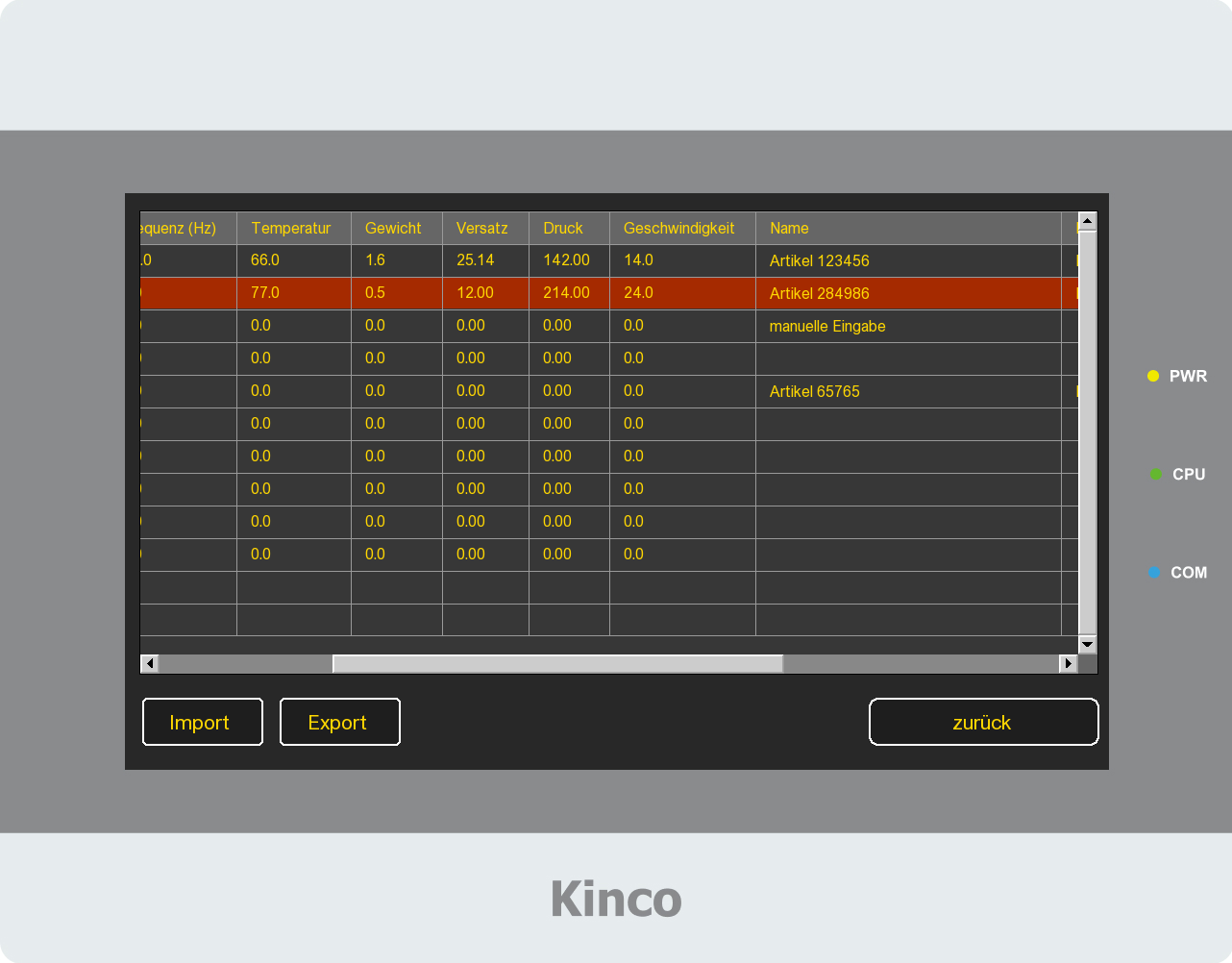

  • Eigene Seite mit Rezeptbereichstabelle zur Rezeptverwaltung
  • Rezept-Export-Funktion auf USB-Stick (Eigenes Exportverzeichnis)
  • Rezept-Import-Funktion von USB-Stick (direkt aus dem Exportverzeichnis)
Die eigentliche Rezeptfunktion von Kinco ist die Tabelle im Fenster "Rezeptbereich" also in der Rezeptverwaltung. Über diese Tabelle wird das Rezept normalerweise geändert und ausgewählt.
Das Hauptbild mit dem Dropdown zeigt die erweiterten Möglichkeiten. Besonders das Rezept-Dropdown ist eine von uns entwickelte Spezialfunktion, die es so bei Kinco eigentlich nicht gibt. Mit einem Makro und etwas Daten-Magie ist es aber trotzdem möglich, so etwas zu realisieren.

Wenn die Anzahl der Rezepteinträge und die Gesamtlänge aller Words aller Variablen eines Rezepts sich ändern, müsst ihr das Makro entsprechend anpassen.

Das Projekt wurde für das Kinco HMI GT070E2 mit einer Auflösung von 1.024 x 600 Pixeln erstellt. Die Kinco HMI GT070HE und GL100E haben eine gleiche Auflösung. Das Projekt kann für diese Modelle einfach per Rechtsklick auf das HMI in DTools konvertiert werden.
Für HMI mit anderer Auflösung ist eine Konvertierung über diesen Weg ebenfalls möglich, es werden aber wahrscheinlich Nacharbeiten notwendig, um die Darstellung an das HMI anzupassen.
Das Programm wurde in der Entwicklungssoftware Kinco DTools 4.1.0 erstellt.
Hersteller "spstiger"
Seit 2010 bieten wir innovative Produkte aufstrebender Automatisierungsmarken, engagierten technischen Support und Services rund um SPS, HMI und Antriebstechnik.
